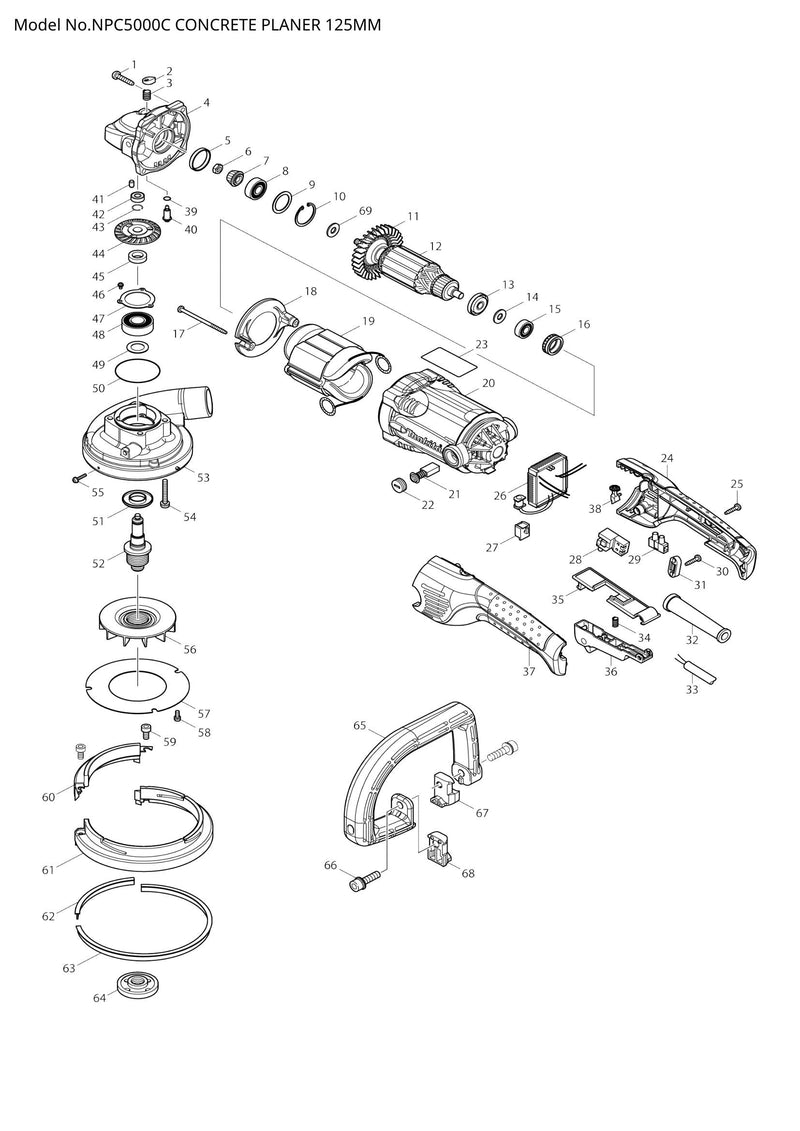

Explosionszeichnung – NPC5000C

Name: Explosionszeichnung – NPC5000C
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 5x25 (Artikelnummer: 266459-3)
Position 002 – PIN-KAPPE (SKU: 417771-6)
Position 003 – DRUCKFEDER 8 (SKU: 234057-1)
Position 004 – GETRIEBEGEHÄUSE (SKU: 318158-4)
Position 005 – GUMMIRING 26 (SKU: 424051-3)
Position 006 – SECHSKANTMUTTER M7 (SKU: 264010-3)
Position 007 – Spiralkegelrad 11 (Artikelnummer: 227520-1)
Position 008 – KUGELLAGER 6000DDW (SKU: 210059-1)
Position 009 – Unterlegscheibe 22 (Artikelnummer: 267352-4)
Position 010 – Sicherungsring (INT) R-30 (SKU: 962107-9)
Position 011 – FAN 70 (SKU: 240094-5)
Position 012 – ANKERBAUGRUPPE 240 V (SKU: 518685-3)
Position 013 – ISOLATIONSSCHEIBE (SKU: 681660-3)
Position 014 – Unterlegscheibe 8 (Artikelnummer: 267281-1)
Position 015 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 016 – GUMMIRING 22 (SKU: 421720-7)
Position 017 – Blechschraube 4x70 (Artikelnummer: 266325-4)
Position 018 – LEITERPLATTE (SKU: 419961-7)
Position 019 – FELDBAUGRUPPE 240 V (SKU: 528819-0)
Position 020 – MOTORGEHÄUSE KOMPLETT (SKU: 140019-8)
Position 022 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
Position 023 – NPC5000C TYPENSCHILD (SKU: 814J48-4)
Position 024 – DRÜCKERSET (Artikelnummer: 188630-8)
Position 025 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 027 – HÜLSE (SKU: 418518-1)
Position 029 – Klemmenblock (Artikelnummer: 654575-7)
Position 030 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 031 – Zugentlastung (Artikelnummer: 687124-5)
Position 032 – Kabelschutz 10-90 (Artikelnummer: 682574-9)
Position 033 – NETZKABEL 1.0-2-5.0 (SKU: 665883-1)
Position 034 – DRUCKFEDER 6 (SKU: 233117-6)
Position 037 – DRÜCKERSET (Artikelnummer: 188630-8)
Position 038 – LINSE (SKU: 450184-8)
Position 039 – O-RING 7 (SKU: 213977-2)
Position 040 – Schulterstift 5 (SKU: 256505-0)
Position 041 – Gummistift 4 (SKU: 263002-9)
Position 042 – KUGELLAGER 696ZZ (SKU: 210033-9)
Position 043 – RINGFEDER 11 (SKU: 233950-6)
Position 044 – Spiralkegelrad 35A (SKU: 227521-9)
Position 046 – Flachkopfschraube M3x6 (Artikelnummer: 911003-8)
Position 047 – LAGERHALTER 39 (SKU: 285728-3)
Position 048 – KUGELLAGER 6202DDW (SKU: 211241-5)
Position 049 – Unterlegscheibe 15 (Artikelnummer: 253853-8)
Position 050 – O-RING 48 (SKU: 213624-5)
Position 051 – LABYRINTHRING (SKU: 345464-4)
Position 052 – SPINDEL (SKU: 325625-2)
Position 053 – ROCK B KOMPLETT (SKU: 141021-4)
Position 054 – Flachkopfschraube M5x35 (Artikelnummer: 911256-9)
Position 055 – Flachkopfschraube M3x14 (Artikelnummer: 911024-0)
Position 056 – FAN 85 (SKU: 240114-5)
Position 057 – SEPARATOR (SKU: 346045-7)
Position 058 – Flachkopfschraube M4x10 (Artikelnummer: 911115-7)
Position 059 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
Position 060 – Staubschutzkappe (Artikelnummer: 424526-2)
Position 061 – Staubschutz (Artikelnummer: 424525-4)
Position 062 – BÜRSTE B (SKU: 743341-8)
Position 063 – BÜRSTE A (SKU: 743340-0)
Position 064 – KONTERMUTTER 14-45 (SKU: 224554-5)
Position 065 – BÜGELGRIFF (SKU: 416256-9)
Position 066 – Innensechskantschraube M8x30 (Artikelnummer: 922453-2)
Position 067 – DISTANZSTÜCK A (Artikelnummer: 450189-8)
Position 068 – DISTANZSTÜCK B (Artikelnummer: 450190-3)
Position 069 – Unterlegscheibe 10 (Artikelnummer: 253828-7)

Explosionszeichnung – NPC5000C

Beschreibung

Explosionszeichnung – NPC5000C
