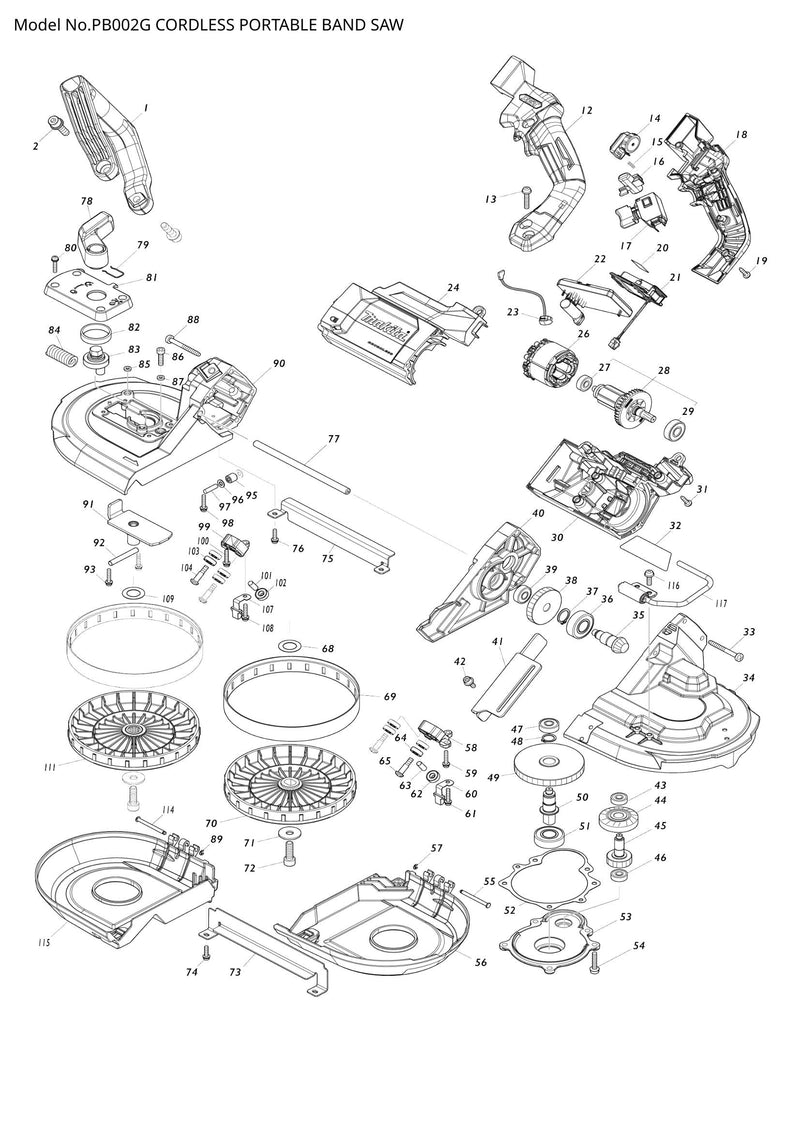

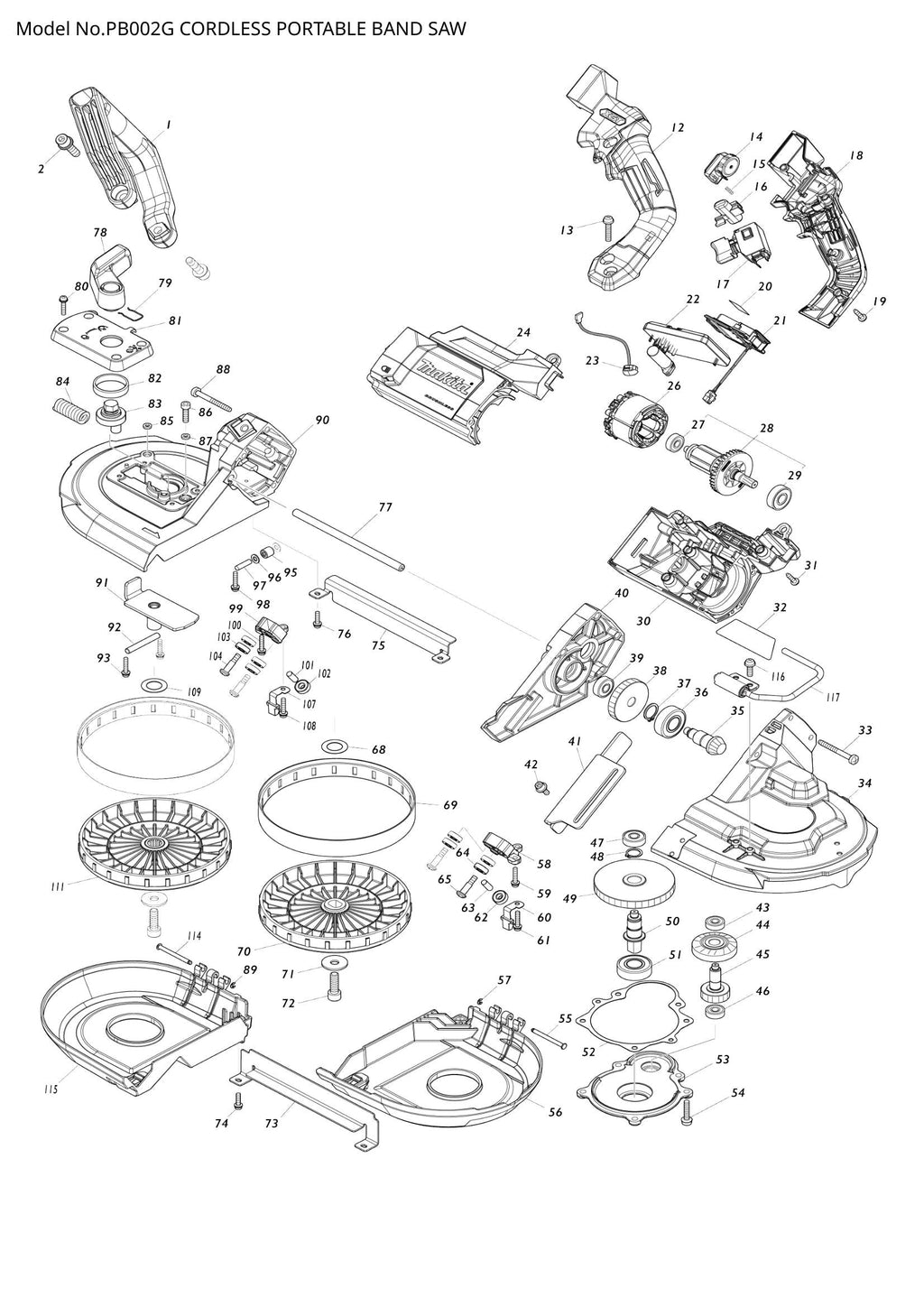

Explosionszeichnung – PB002G

Name: Explosionszeichnung – PB002G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GRIFF (SKU: 273030-6)
Position 002 – Innensechskantschraube M8x30 (Artikelnummer: 922453-2)
Position 012 – DRÜCKERSET (SKU: 183V79-9)
Position 013 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 014 – ZIFFERBLATTSCHALTUNG (SKU: 620A64-0)
Position 015 – DRUCKFEDER 4 (SKU: 231433-0)
Position 016 – SPERRKNOPF (SKU: 412551-5)
Position 017 – SCHALTER C3JW-4B-R (SKU: 651486-7)
Position 018 – DRÜCKERSET (SKU: 183V79-9)
Position 019 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 020 – PB002G SERIENNR.-ETIKETT (SKU: 8116W3-4)
Position 021 – TERMINALEINHEIT (SKU: 632P49-4)
Position 023 – LED-SCHALTUNG (SKU: 620549-0)
Position 024 – MOTORGEHÄUSESATZ (SKU: 183V14-7)
Position 027 – KUGELLAGER 607DDW (SKU: 210017-7)
Position 028 – ROTORBAUGRUPPE (SKU: 519736-5)
Position 030 – MOTORGEHÄUSESATZ (SKU: 183V14-7)
Position 031 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 032 – PB002G NAMENSSCHILD (SKU: 8116V7-9)
Position 033 – Blechschraube 5x45 (Artikelnummer: 266056-5)
Position 034 – HINTERRAHMEN KOMPLETT (SKU: 141G83-4)
Position 035 – Spiralkegelrad 11 (Artikelnummer: 227930-2)
Position 036 – KUGELLAGER 6202DDW (SKU: 211487-3)
Position 037 – Sicherungsring S-15 (SKU: 961055-9)
Position 038 – SCHRÄGZAHNRAD 61 (SKU: 227934-4)
Position 039 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 040 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 141H06-8)
Position 041 – ANSCHLAGPLATTE (SKU: 347940-4)
Position 042 – HSHBOLT M5X16 MIT WG (SKU: 922224-7)
Position 043 – KUGELLAGER 607DDW (SKU: 210017-7)
Position 044 – Spiralkegelrad 29 (Artikelnummer: 227931-0)
Position 045 – STIRNRAD 12 (SKU: 227932-8)
Position 046 – KUGELLAGER 607DDW (SKU: 210017-7)
Position 047 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 048 – Sicherungsring S-14 (SKU: 961054-1)
Position 049 – STIRNRAD 39 (SKU: 227933-6)
Position 050 – SPINDEL (SKU: 327947-6)
Position 051 – KUGELLAGER 6202DDW (SKU: 211487-3)
Position 052 – DICHTUNG (SKU: 422845-0)
Position 053 – LAGERGEHÄUSE (SKU: 312C55-4)
Position 054 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 055 – PIN 4 (SKU: 256689-4)
Position 057 – ANSCHLAGRING E-3 (SKU: 961017-7)
Position 058 – UNTERER HALTER (SKU: 312C53-8)
Position 059 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 060 – HAKEN (SKU: 162B33-6)
Position 061 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 062 – KUGELLAGER 696ZZ (SKU: 210187-2)
Position 063 – PIN 6 (SKU: 256033-5)
Position 064 – KUGELLAGER 696ZZ (SKU: 210187-2)
Position 065 – + Linsenkopfschraube M5 (Artikelnummer: 251337-0)
Position 068 – Unterlegscheibe 15 (Artikelnummer: 267164-5)
Position 069 – Gummireifen (SKU: 421333-4)
Position 070 – RAD B (SKU: 413D66-9)
Position 071 – Unterlegscheibe 8 (Artikelnummer: 253852-0)
Position 072 – HS-Kopfschraube M8X25 (SKU: 265C56-0)
Position 073 – Sägeschutzabdeckung (SKU: 347942-0)
Position 074 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 075 – SÄGESCHUTZ (SKU: 347941-2)
Position 076 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 077 – SCHUTZSTANGE 8 (SKU: 327948-4)
Position 078 – HEBEL 65 (SKU: 271470-2)
Position 079 – RINGFEDER 12 (SKU: 231955-0)
Position 080 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 081 – HEBELHALTER (SKU: 413D73-2)
Position 082 – Gleitlager 30 (Artikelnummer: 214408-4)
Position 083 – Hebelwelle (Artikelnummer: 326351-6)
Position 084 – DRUCKFEDER 9 (SKU: 234313-9)
Position 085 – URETHANRING 4 (SKU: 262130-7)
Position 086 – Innensechskantschraube M5x20 (Artikelnummer: 265382-9)
Position 087 – URETHANRING 4 (SKU: 262130-7)
Position 088 – Blechschraube 5x45 (Artikelnummer: 266056-5)
Position 089 – ANSCHLAGRING E-3 (SKU: 961017-7)
Position 090 – VORDERRAHMEN KOMPLETT (SKU: 141G86-8)
Position 091 – Gleitplatte (Artikelnummer: 162B48-3)
Position 092 – PIN 6 (SKU: 268241-6)
Position 093 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 095 – NADELLAGER 510 (SKU: 212199-1)
Position 096 – Unterlegscheibe 5 (Artikelnummer: 267010-2)
Position 097 – PIN 5 (SKU: 256155-1)
Position 098 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 100 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 101 – PIN 6 (SKU: 256033-5)
Position 102 – KUGELLAGER 696ZZ (SKU: 210187-2)
Position 103 – KUGELLAGER 696ZZ (SKU: 210187-2)
Position 104 – + Linsenkopfschraube M5 (Artikelnummer: 251337-0)
Position 107 – HAKEN (SKU: 162B33-6)
Position 108 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 109 – Unterlegscheibe 15 (Artikelnummer: 267164-5)
Position 111 – RAD KOMPLETT A (SKU: 141G78-7)
Position 114 – PIN 4 (SKU: 256689-4)
Position 116 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 117 – HAKENBAUGRUPPE (SKU: 122B60-5)
Position 118 – Gummistift 4 (SKU: 263027-3)
Position 119 – CONTROLLER BS (SKU: 620N49-4)
Position 120 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)
