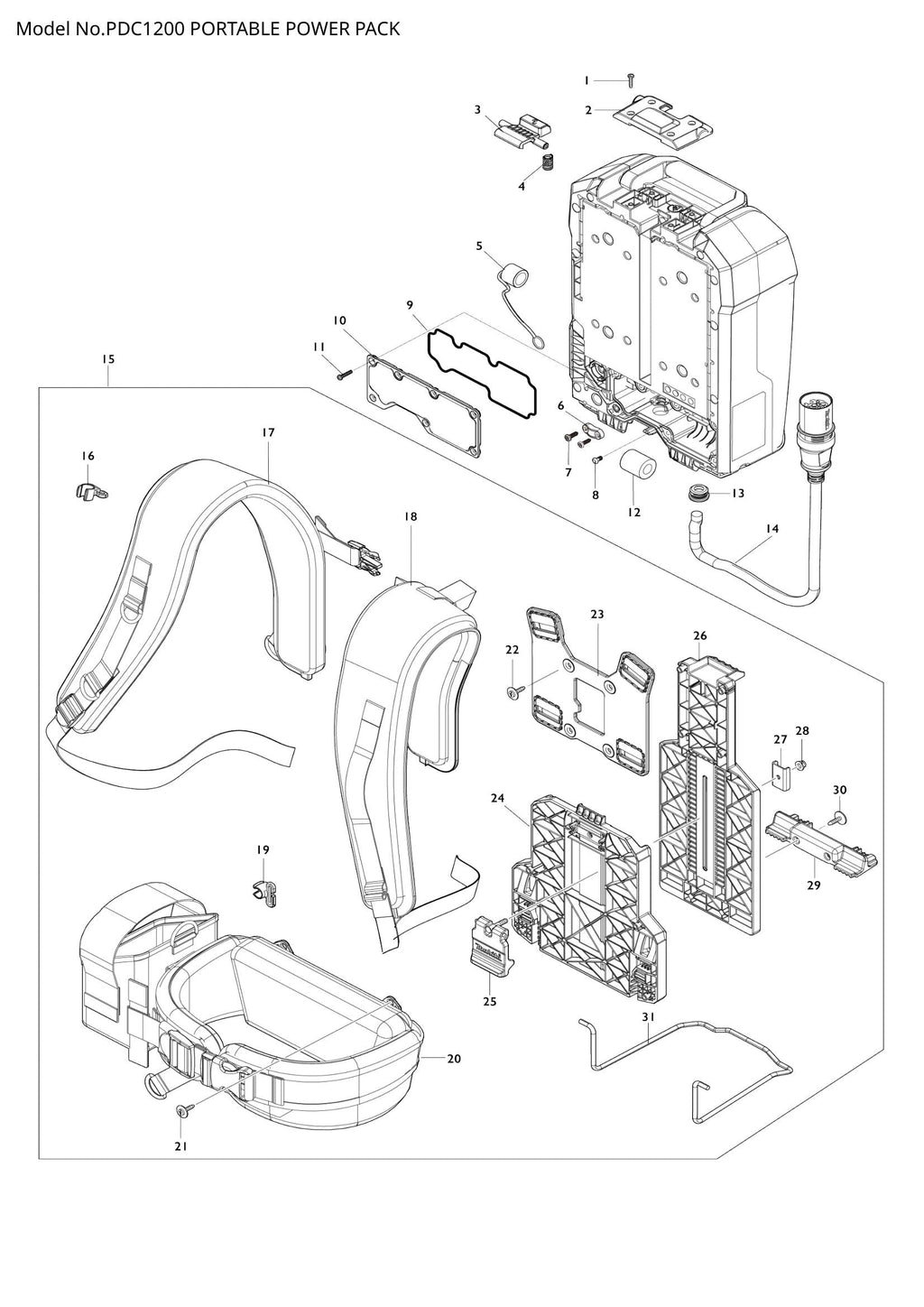

Explosionszeichnung – PDC1200

Name: Explosionszeichnung – PDC1200
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 3x15 (Artikelnummer: NC00000001)
Position 002 – GEHÄUSEHEBELABDECKUNG (SKU: NC00000002)
Position 003 – GEHÄUSE-VERRIEGELUNGSTASTE (SKU: NC00000003)
Position 004 – DRUCKFEDER (SKU: NC00000004)
Position 005 – Ladeanschlusskappe (SKU: NC00000005)
Position 006 – Kabelklemme (SKU: NC00000006)
Position 007 – Blechschraube 4x14 (Artikelnummer: NC00000011)
Position 008 – SCHRAUBE M4X8 (SKU: NC00000007)
Position 009 – SIEGEL A (SKU: NC00000008)
Position 010 – Kabelabdeckung (SKU: NC00000009)
Position 011 – Blechschraube 3x15 (Artikelnummer: NC00000001)
Position 012 – LEITUNGSFILTER (SKU: 688233-3)
Position 013 – TÜLLE (SKU: NC00000010)
Position 014 – NETZKABELEINHEIT (SKU: 699150-2)
Position 015 – KABELBAUM (SKU: 127668-8)
Position 016 – Kabelhalter 11 (Artikelnummer: 412781-8)
Position 017 – BAND R KOMPLETT (SKU: 162848-9)
Position 018 – BAND L KOMPLETT (SKU: 162849-7)
Position 019 – Kabelhalter 11 (Artikelnummer: 412781-8)
Position 020 – HÜFTGURT (SKU: 162850-2)
Position 021 – Blechschraube 4x18 mit W (Artikelnummer: 252274-1)
Position 022 – Blechschraube 4x18 mit W (Artikelnummer: 252274-1)
Position 023 – RÜCKPLATTE (SKU: 412766-4)
Position 024 – TAILLE GURTPLATTE (SKU: 412765-6)
Position 025 – Verriegelungshebel komplett (Artikelnummer: 140W51-0)
Position 026 – KABELBAUMPLATTE KOMPLETT (SKU: 140W29-3)
Position 027 – PLATTE (SKU: 347740-2)
Position 028 – Sechskantmutter mit Bund M5-8 (Artikelnummer: 252286-4)
Position 029 – UNTERER HALTER (SKU: 412767-2)
Position 030 – Blechschraube 4x18 mit W (Artikelnummer: 252274-1)
Position 031 – STAND (SKU: 327639-7)
Position 032 – Blechschraube T10 3X8,5 (SKU: NC00000015)
Position 033 – Blechschraube T20 4X14 (SKU: NC00000016)
Position 034 – Blechschraube T20 4X12 (SKU: NC00000017)
Position 035 – SIEGEL B (SKU: NC00000018)
Position 036 – Ladeanschlussbaugruppe (SKU: NC00000019)
Position 037 – VOID LABEL (SKU: NC00000021)
Position 038 – SERIENNR.-ETIKETT (SKU: 8140V6-4)

Explosionszeichnung – PDC1200

Beschreibung

Explosionszeichnung – PDC1200
