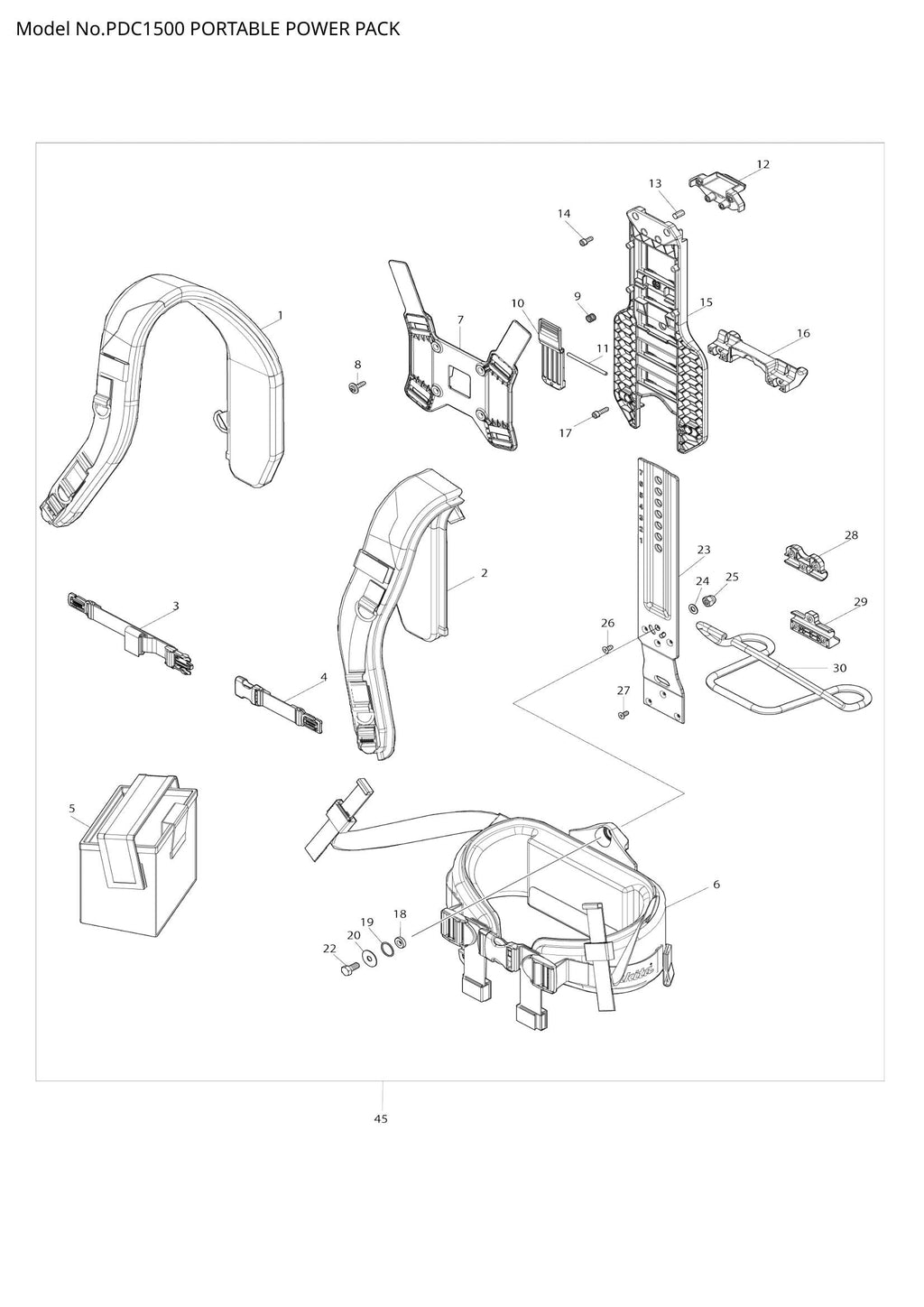

Explosionszeichnung – PDC1500

Name: Explosionszeichnung – PDC1500
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – BAND R (SKU: 162C61-7)
Position 002 – BAND L (SKU: 162C62-5)
Position 003 – RIEMEN 25R (SKU: 162C84-5)
Position 004 – RIEMEN 25L (SKU: 162C85-3)
Position 005 – TASCHE (SKU: 162C64-1)
Position 006 – HÜFTGÜRTEL (SKU: 162C63-3)
Position 007 – RÜCKPLATTE (SKU: 413S91-0)
Position 008 – Blechschraube FRANGE 5X20 (SKU: 265C05-7)
Position 009 – DRUCKFEDER 8 (SKU: 232447-2)
Position 010 – Verriegelungshebel (SKU: 413S95-2)
Position 011 – STANGE 4 (SKU: 256A44-6)
Position 012 – OBERER HALTER (SKU: 312E43-3)
Position 014 – HSHBOLT M5X14 MIT W (SKU: 922216-6)
Position 016 – UNTERER HALTER (SKU: 312E44-1)
Position 017 – Innensechskantschraube M5x20 (Artikelnummer: 922231-0)
Position 018 – RING 8 (SKU: 257A14-8)
Position 019 – O-RING 20 (SKU: 213310-8)
Position 020 – Unterlegscheibe 8 (Artikelnummer: 253431-4)
Position 022 – SECHSKANTSCHRAUBE M8X18 (SKU: 921427-0)
Position 023 – STANDPLATTE (SKU: 347B57-5)
Position 024 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
Position 025 – SECHSKANT-HUTMUTTER M8 (Artikelnummer: 252278-3)
Position 026 – Senkkopfschraube M5 (Artikelnummer: 912212-2)
Position 027 – Senkkopfschraube M5 (Artikelnummer: 912212-2)
Position 028 – STANDHALTER U (SKU: 413S93-6)
Position 029 – STANDHALTER L (SKU: 413S94-4)
Position 031 – Blechschraube 3x15 (Artikelnummer: NC00000001)
Position 032 – GEHÄUSEHEBELABDECKUNG (SKU: NC00000002)
Position 033 – SPERRKNOPF (SKU: NC00000023)
Position 034 – DRUCKFEDER (SKU: NC00000004)
Position 035 – LADEANSCHLUSS (SKU: NC00000025)
Position 036 – SCHRAUBE M4X8 (SKU: NC00000007)
Position 037 – Blechschraube 4x14 (Artikelnummer: NC00000011)
Position 038 – Kabelklemme (SKU: NC00000006)
Position 039 – O-RING-AS (DICHTUNG B) (SKU: NC00000022)
Position 040 – Gehäuse als Abdeckung (Artikelnummer: NC00000024)
Position 041 – Blechschraube 3x15 (Artikelnummer: NC00000001)
Position 042 – LEITUNGSFILTER (SKU: 688233-3)
Position 043 – TÜLLE (SKU: NC00000010)
Position 044 – NETZKABELEINHEIT (SKU: 699229-9)
Position 046 – Blechschraube T10 3X8,5 (SKU: NC00000015)

Explosionszeichnung – PDC1500

Beschreibung

Explosionszeichnung – PDC1500
