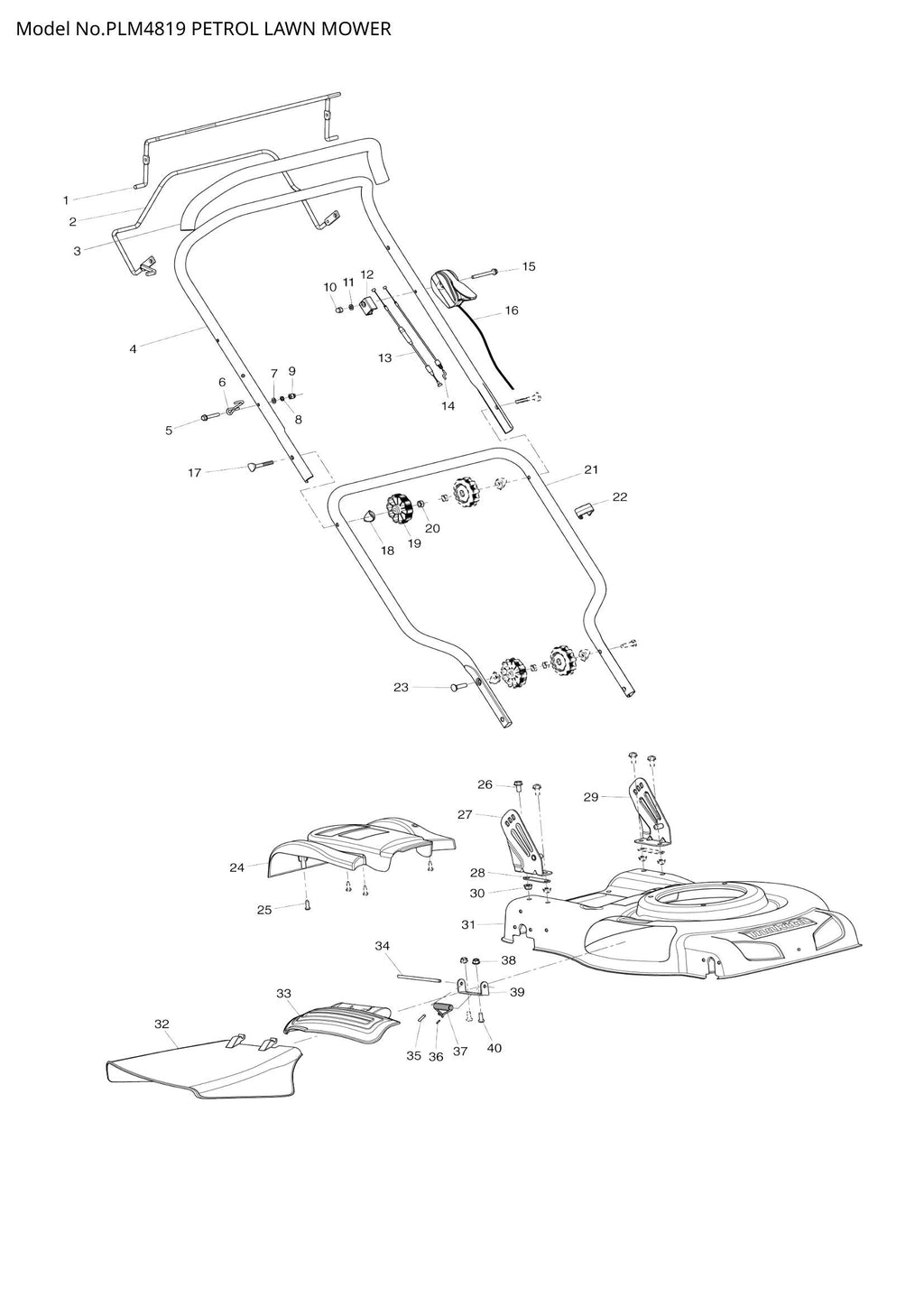

Explosionszeichnung – PLM4819

Name: Explosionszeichnung – PLM4819
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – FLAMEOUT POLE RED (SKU: DA00000581)
Position 002 – FAHRSTANGE (SKU: DA00000616)
Position 003 – Griffhülle (SKU: DA00000580)
Position 004 – OBERER GRIFF (SKU: DA00000578)
Position 005 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 006 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 007 – Unterlegscheibe 6 (SKU: DA00000574)
Position 008 – FEDERSCHEIBE 6 (SKU: DA00000576)
Position 009 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 010 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 011 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 012 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 013 – Antriebskabelbaugruppe (Artikelnummer: DA00000615)
Position 014 – FLAMEOUT-KABELBAUM (SKU: DA00000570)
Position 015 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
Position 016 – DROSSELKLAPPENGRUPPE (SKU: DA00000571)
Position 017 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 018 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000565)
Position 019 – KNOPF (SKU: DA00000564)
Position 020 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 021 – UNTERER GRIFF (SKU: DA00000568)
Position 022 – KABELKLEMME (SKU: DA00000567)
Position 023 – SCHRAUBE M8X40 (SKU: DA00000566)
Position 024 – SCHUTZABDECKUNG GETRIEBE B (SKU: DA00000613)
Position 025 – Blechschraube ST4.8X19 (SKU: DA00000614)
Position 026 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 027 – RECHTE GRIFFHALTERUNG BLAU (SKU: DA00000588)
Position 028 – Unterlegscheibe für Griffhalterung (SKU: DA00000561)
Position 029 – LINKE GRIFFHALTERUNG BLAU (SKU: DA00000587)
Position 030 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 031 – DECK (MAKITA BLAU) (SKU: DA00000621)
Position 032 – SEITENAUSWURFSCHUTZ (SKU: DA00000560)
Position 033 – SEITENAUSWURFKLAPPENABDECKUNG (SKU: DA00000559)
Position 034 – SEITENAUSWURFKLAPPE SCHARNIER R (SKU: DA00000558)
Position 035 – SCHRUMPFSCHLAUCH (SKU: DA00000557)
Position 036 – SCHRUMPFSCHLAUCH (SKU: DA00000547)
Position 037 – Seitenklappen-Drehfeder (SKU: DA00000556)
Position 038 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 039 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: DA00000555)
Position 040 – SECHSKANTFLANSCHSCHRAUBE (SKU: DA00000781)
Position 041 – STIRNRAD 14 LINKS (SKU: DA00000605)
Position 042 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 043 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 044 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 045 – HINTERRADBAUGRUPPE (SKU: DA00000601)
Position 046 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 047 – Innenzahnrad (SKU: DA00000602)
Position 048 – Blechschraube ST4X16 (SKU: DA00000603)
Position 049 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 050 – STIRNRAD 14 RECHTS (SKU: DA00000607)
Position 051 – Staubschutzabdeckung für Hinterräder (Artikelnummer: DA00000606)
Position 052 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 053 – Unterlegscheibe 1/2 Zoll (Artikelnummer: DA00000608)
Position 055 – LAGER (SKU: DA00000609)
Position 056 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
Position 057 – ANSCHLAGRING E-19 (SKU: DA00000612)
Position 058 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
Position 059 – GRIFFBAUGRUPPE (SKU: DA00000550)
Position 061 – Flachrundkopfschraube M6x16 (Artikelnummer: DA00000552)
Position 062 – SECHSKANTFLANSCHSCHRAUBE M6X12 (SKU: DA00000553)
Position 063 – HÖHENVERSTELLPLATTE (SKU: DA00000554)
Position 064 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 065 – Hinterradachsenbaugruppe (SKU: DA00000611)
Position 066 – SCHRAUBE (SKU: DA00000541)
Position 067 – Achshalter (Artikelnummer: DA00000542)
Position 068 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 069 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 070 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 071 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 072 – HINTERRADBAUGRUPPE (SKU: DA00000539)
Position 073 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 075 – SCHRAUBE (SKU: DA00000541)
Position 076 – BEFESTIGUNGSRING FÜR RADACHSE (SKU: DA00000780)
Position 077 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 078 – VORDERRADACHSE (SKU: DA00000544)
Position 079 – Achshalterung (Artikelnummer: DA00000545)
Position 080 – Klingenspannschraube 3/8-24 UN (SKU: DA00000528)
Position 081 – Tellerfederscheibe 10 (SKU: DA00000529)
Position 082 – ÄUSSERER RAND (SKU: DA00000530)
Position 083 – NYLON-UNTERLEGSCHEIBE 32 (SKU: DA00000531)
Position 084 – KLINGE (SKU: DA00000532)
Position 085 – NYLON-UNTERLEGSCHEIBE 32 (SKU: DA00000533)
Position 086 – KLINGENHALTER (SKU: DA00000534)
Position 087 – Höhenverstellungs-Stützfeder (SKU: DA00000535)
Position 088 – Klingenstützfutter (Artikelnummer: DA00000593)
Position 089 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 090 – Säulenstift 5X21,5 (SKU: DA00000597)
Position 091 – GT-GETRIEBE (SKU: DA00000596)
Position 092 – GETRIEBEFEDER (SKU: DA00000595)
Position 093 – RIEMENSCHUTZABDECKUNG (SKU: DA00000594)
Position 094 – HSS-Stellschraube (flache Spitze) M6X (SKU: DA00000598)
Position 095 – ANTRIEBSRAD (SKU: DA00000599)
Position 096 – DREIECKS-GÜRTEL (SKU: DA00000600)
Position 097 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
Position 098 – Pleuelstange (Artikelnummer: DA00000548)
Position 099 – Pleuelfeder (Artikelnummer: DA00000546)
Position 100 – SCHRUMPFSCHLAUCH (SKU: DA00000547)
Position 101 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
Position 102 – SPEZIAL-Sechskantschraube M8X35/M8X1 (SKU: DA00000617)
Position 103 – VIERKANTSCHEIBE 8 (SKU: DA00000582)
Position 104 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 105 – MOTOR (SKU: DA00000618)

Explosionszeichnung – PLM4819
