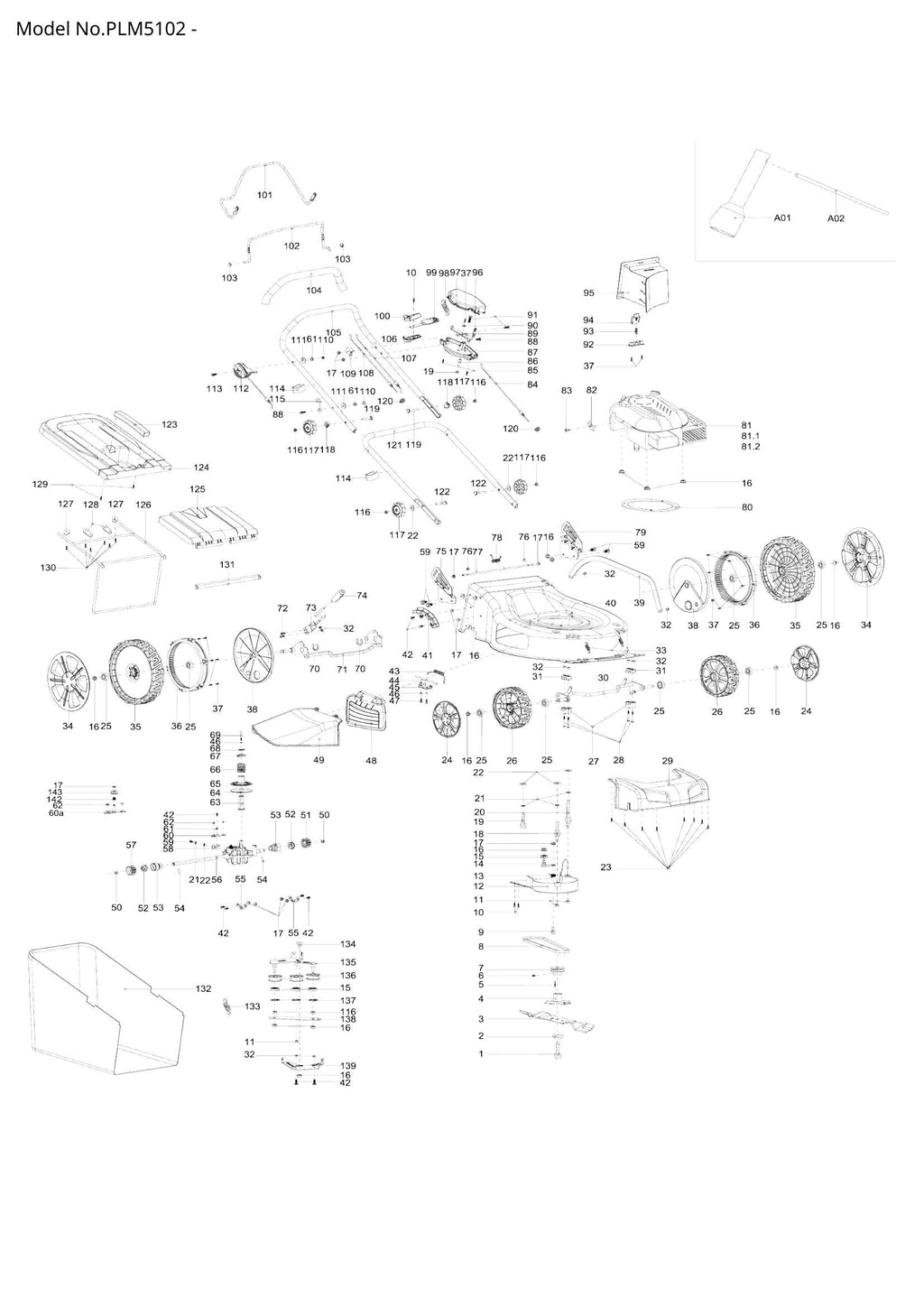

Explosionszeichnung – PLM5102

Name: Explosionszeichnung – PLM5102
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Klingenspannschraube 3/8-24 UN (SKU: DA00000528)
Position 002 – Tellerfederscheibe (SKU: 671010730)
Position 003 – BLADE 51 (SKU: DA00000973)
Position 004 – INNERER FRANGE (SKU: 671015252)
Position 005 – Stützfeder zur Höhenverstellung (SKU: DA00000535)
Position 006 – HSS-Stellschraube (flache Spitze) M6X (SKU: DA00000598)
Position 007 – V-Riemenscheibe (SKU: 671004013)
Position 008 – Keilriemen 10 mm x 6 mm, L = 885 mm (Artikelnummer: DA00000968)
Position 009 – SECHSKANTSCHRAUBE M6X25 (SKU: 671006066)
Position 010 – SELBSTSCHNEIDENDE SCHRAUBE 4,2X15 (SKU: 671001047)
Position 011 – Nylon-Einsatz-Sechskantmutter M (SKU: 671005008)
Position 012 – RIEMENSCHUTZABDECKUNG (SKU: 671522001)
Position 013 – TORSIONSFEDER (SKU: 671011136)
Position 014 – FESTE PLATTE (SKU: 671001539)
Position 015 – KUGELLAGER 6001ZZ (SKU: 671004015)
Position 016 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 017 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 018 – SPEZIAL-Sechskantschraube M8X35/M8X1 (SKU: DA00000617)
Position 019 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
Position 020 – SPEZIAL-Sechskantschraube M8X60/M8X1 (Artikelnummer: 671003024)
Position 021 – Federscheibe 8 (SKU: DA00000832)
Position 022 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 023 – Blechschraube ST4.2X10 (Artikelnummer: DA00000911)
Position 024 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 025 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 026 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 027 – VORDERACHSHALTERUNG (SKU: 671418001)
Position 028 – Flachkopfschraube M6x45 (Artikelnummer: 671002028)
Position 029 – VORDERACHSABDECKUNG (SKU: 671513001)
Position 030 – VORDERACHSE (SKU: 671001573)
Position 031 – VORDERACHSHALTER (SKU: 671445001)
Position 032 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
Position 033 – HÖHENVERSTELLBARE SPANNFEDER (SKU: 671011142)
Position 034 – RADABDECKUNG 10 ZOLL (SKU: 671001322)
Position 035 – RADKOMPLETT 11 ZOLL (SKU: 671002021)
Position 036 – ZAHNRAD (SKU: 671520001)
Position 037 – Blechschraube ST4X16 (SKU: DA00000603)
Position 038 – INNENRADABDECKUNG 11" (SKU: 671518001)
Position 039 – Verbindungsstange (Artikelnummer: 671001575)
Position 040 – DECK BLUE (SKU: 671132602)
Position 041 – Höhenversteller-Anschlagplatte (Artikelnummer: 671010280)
Position 042 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 043 – FEDER (SKU: 671011130)
Position 044 – SEITENAUSWURFKLAPPE SCHARNIER R (SKU: 671001019)
Position 045 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: 671001571)
Position 046 – FEDERSCHEIBE 5 (SKU: DA00000198)
Position 047 – Flachkopfschraube M5x10 (Artikelnummer: 671201501)
Position 048 – SEITENAUSWURFKLAPPENABDECKUNG (SKU: 671514001)
Position 049 – SCHUTZABDECKUNG (SKU: DA00001043)
Position 050 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 051 – STIRNRAD 14 LINKS (SKU: DA00001090)
Position 052 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 053 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: 671002024)
Position 054 – Säulenstift 5X21,5 (SKU: DA00000597)
Position 055 – Achshalter (Artikelnummer: DA00000542)
Position 056 – GETRIEBE FÜR SELBSTFAHREN (SKU: 671501031)
Position 057 – STIRNRAD 14 RECHTS (SKU: DA00000607)
Position 058 – GETRIEBE-MONTAGEWINKEL (SKU: DA00000915)
Position 059 – SECHSKANTSCHRAUBE M8X6 (SKU: 671006064)
Position 060 – GETRIEBE-MONTAGEPLATTE (SKU: 671001460)
Position 061 – Federscheibe 6 (SKU: DA00000576)
Position 062 – Nylon-Einsatz-Sechskantmutter M (Artikelnummer: 671005011)
Position 063 – UNTERE RIEMENSCHEIBE MIT VARIABLER GESCHWINDIGKEIT (SKU: 671001082)
Position 064 – UNTERE RIEMENSCHEIBE MIT VARIABLER GESCHWINDIGKEIT (SKU: 671001082)
Position 065 – OBERES RIEMENSCHEIBEN-VARIABLE GESCHWINDIGKEIT (SKU: 671010540)
Position 066 – Riemenscheibenfeder mit variabler Geschwindigkeit (Artikelnummer: 671011122)
Position 067 – Tellerscheibe (Artikelnummer: 671001457)
Position 068 – Sicherungsring S-19 (Artikelnummer: 671009020)
Position 069 – Sechskantschraube M5x55 links (Artikelnummer: 671006123)
Position 070 – SICHERHEITSSCHEIBE Ø19X1,5 (Artikelnummer: 671009003)
Position 071 – HINTERACHSE (SKU: 671001574)
Position 072 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
Position 073 – HÖHENGRIFF-HÜLSENBAUGRUPPE (SKU: DA00001074)
Position 074 – HÖHENGRIFF-HÜLSENBAUGRUPPE (SKU: DA00001074)
Position 075 – RECHTE GRIFFHALTERUNG BLAU (SKU: 671001325)
Position 076 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 077 – Scharnierstange für Heckklappe (Artikelnummer: 671001518)
Position 078 – Torsionsfeder der Heckklappe (Artikelnummer: 671011101)
Position 079 – LINKE GRIFFHALTERUNG BLAU (SKU: 671001324)
Position 080 – Gummiring für Motorhalterung (Artikelnummer: 671144701)
Position 084 – DRAHTBAUGRUPPE ZUR EINSTELLUNG DER ANTRIEBSGESCHWINDIGKEIT (SKU: 671011162)
Position 085 – SELBSTSCHNEIDENDE SCHRAUBE 4X22 (SKU: 671001028)
Position 086 – SCHEIDE (SKU: 671001513)
Position 087 – GESCHWINDIGKEITSEINSTELLKASTEN (UNTERER (SKU: 671470001)
Position 088 – SCHRAUBE M6X35 (SKU: 671006011)
Position 089 – FAHRGESCHWINDIGKEITS-EINSTELLHEBEL MO (SKU: 671001514)
Position 090 – Unterlegscheibe 4 (Artikelnummer: 671002075)
Position 091 – SECHSKANTSCHRAUBE M6X40 (SKU: 671006063)
Position 092 – PRESSPLATTE DER VERRIEGELUNG (SKU: 671317001)
Position 093 – DRUCKFEDER (SKU: 671011005)
Position 094 – Verriegelungsknopf (Artikelnummer: 671316004)
Position 095 – Mulchsteckerbox (Artikelnummer: 671509001)
Position 096 – Äußere Drahtanschlagplatte (Artikelnummer: 671001511)
Position 097 – GESCHWINDIGKEITSEINSTELLKASTEN (OBEN) (SKU: 671470002)
Position 098 – ZUGFEDER (SKU: 671011123)
Position 099 – HEBEL (SKU: 671001458)
Position 100 – FAHRGESCHWINDIGKEIT EINSTELLEN GRIFF OPPE (SKU: DA00000869)
Position 101 – FAHRHEBEL (SKU: 671001731)
Position 102 – MOTORKUPPLUNGSHEBEL (SKU: 671001448)
Position 103 – SATTELSCHEIBE 8 (SKU: 671001524)
Position 104 – Griffscheide (Artikelnummer: 671001029)
Position 105 – OBERE LENKERSTANGE (SKU: DA00000963)
Position 106 – FAHRGESCHWINDIGKEIT EINSTELLGRIFF LOWE (SKU: DA00000870)
Position 107 – MOTORKUPPLUNGSKABEL (SKU: 671001151)
Position 108 – SELBSTFAHR-STEUERKABELBAUM (SKU: DA00000977)
Position 109 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 110 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 111 – Unterlegscheibe Ø16XØ8X0,8 (Artikelnummer: 671007008)
Position 112 – Drosselklappensteuergerät (Artikelnummer: 671001150)
Position 113 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: 671006059)
Position 114 – KABELKLEMME (SKU: DA00000567)
Position 115 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 116 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 117 – KNOPF (SKU: DA00000564)
Position 118 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000565)
Position 119 – SATTELKOPFSCHRAUBE M8X58 (SKU: 671006004)
Position 120 – Kabelschutzhülle (Artikelnummer: 671178001)
Position 121 – UNTERER LENKER (SKU: 671001606)
Position 122 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 123 – GRASFANGGRIFF (SKU: 671454001)
Position 124 – Obere Platte des Grasfangbehälters (Artikelnummer: 671521001)
Position 125 – HECKKLAPPE (SKU: 671468001)
Position 126 – Grasfangrahmen (Artikelnummer: 671001443)
Position 127 – UNTERLEGSCHEIBE 4 (SKU: 671001436)
Position 128 – Halteplatte (Artikelnummer: 671001203)
Position 129 – Blechschraube ST5X16 (Artikelnummer: 671105502)
Position 130 – Blechschraube ST5X12 (SKU: DA00000888)
Position 131 – Grasfangkorb-Rahmenhülle (Artikelnummer: 671001353)
Position 132 – Grasfangtuch-Set MA (Artikelnummer: 671144401)
Position 133 – FEDER (SKU: 671011021)
Position 134 – STUFENSCHRAUBE M8 (Artikelnummer: 671003042)
Position 135 – GESCHWINDIGKEITSREGLER-RIEMENSPANNUNG (SKU: 671001455)
Position 136 – RIEMENSPANNROLLE (SKU: 671001056)
Position 137 – Sicherungsring R-28 (SKU: 671009021)
Position 138 – RIEMENSPANNER-STÜTZPLATTE (SKU: 671001533)
Position 139 – HEBEL (SKU: 671001456)
Position 142 – FEDER (SKU: 671011156)
Position 143 – WELLENHÜLLE (SKU: 671002038)

Explosionszeichnung – PLM5102
