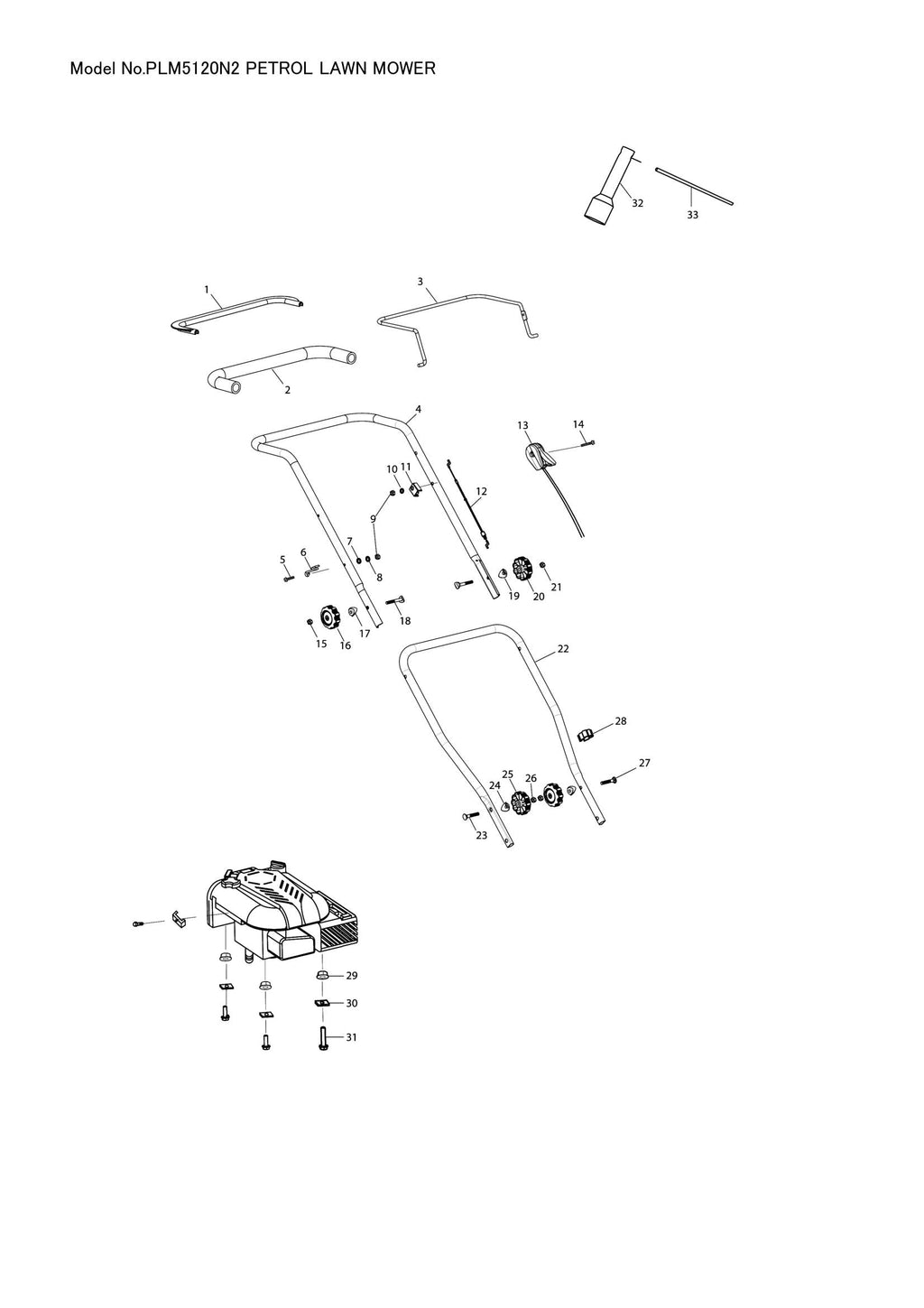

Explosionszeichnung – PLM5120N2

Name: Explosionszeichnung – PLM5120N2
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Hebelscheide (Artikelnummer: 671687001)
Position 002 – Griffscheide (Artikelnummer: 671103001)
Position 003 – FRAMOUT-POLE (SKU: DA00001087)
Position 004 – OBERE LENKERSTANGE (SKU: 671001836)
Position 005 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 006 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 007 – Unterlegscheibe 6 (SKU: DA00000574)
Position 008 – FEDERSCHEIBE 6 (SKU: DA00000576)
Position 009 – SECHSKANTMUTTER M6 (SKU: DA00000575)
Position 010 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 011 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 012 – FRAMOUT-KABEL (SKU: DA00001164)
Position 013 – DROSSELKLAPPENGRUPPE (SKU: DA00001165)
Position 014 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
Position 015 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 016 – KNOPF (SKU: DA00000564)
Position 017 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 018 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 019 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 020 – KNOPF (SKU: DA00000564)
Position 021 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 022 – UNTERER GRIFF (SKU: DA00000948)
Position 023 – SCHRAUBE M8X40 (SKU: DA00000566)
Position 024 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 025 – KNOPF (SKU: DA00000564)
Position 026 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 027 – SCHRAUBE M8X40 (SKU: DA00000566)
Position 028 – KABELKLEMME (SKU: DA00001163)
Position 029 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 030 – VIERKANTSCHEIBE 8 (SKU: DA00000582)
Position 031 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
Position 032 – Steckschlüssel 16 mm (Artikelnummer: DA00000583)
Position 033 – SCHLÜSSELGRIFF (SKU: DA00000584)
Position 034 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 036 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 038 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 039 – LINKE GRIFFHALTERUNG BLAU (SKU: DA00000587)
Position 040 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 043 – Seitenklappen-Drehfeder (SKU: DA00000556)
Position 045 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 046 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: DA00000555)
Position 047 – Flachrundkopfschraube M6x16 (Artikelnummer: DA00000552)
Position 048 – DECK BLAU (SKU: 671015240)
Position 049 – Pleuelfeder (Artikelnummer: DA00000546)
Position 050 – Pleuelstange (Artikelnummer: DA00001162)
Position 053 – RADABDECKUNG 10 ZOLL (SKU: 671001322)
Position 054 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 055 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 056 – RADKOMPLETT 11 ZOLL (SKU: 671002021)
Position 057 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 058 – Radinnenabdeckung 10 Zoll (Artikelnummer: 671666001)
Position 059 – Blechschraube ST4X16 (SKU: DA00000603)
Position 060 – HINTERACHSE (SKU: 671001828)
Position 062 – GRIFF (SKU: 671001707)
Position 063 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
Position 064 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
Position 065 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 066 – Lagergehäusehalterung (SKU: DA00000542)
Position 067 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 068 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 069 – Lagergehäusehalterung (SKU: DA00000542)
Position 070 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 071 – Achshalterung (Artikelnummer: DA00000545)
Position 072 – Blechschraube ST4X16 (SKU: DA00000603)
Position 073 – Radinnenabdeckung 10 Zoll (Artikelnummer: 671666001)
Position 074 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 075 – RADKOMPLETT 11 ZOLL (SKU: 671002021)
Position 076 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 077 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 078 – RADABDECKUNG 10 ZOLL (SKU: 671001322)
Position 079 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 080 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 081 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 082 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 083 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 084 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 085 – Lagergehäusehalterung (SKU: DA00000542)
Position 086 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 087 – VORDERACHSE (Artikelnummer: 671001811)
Position 088 – Achshalterung (Artikelnummer: DA00000545)
Position 089 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 090 – Lagergehäusehalterung (SKU: DA00000542)
Position 091 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 092 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 093 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 094 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 095 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 096 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 097 – FLACHSCHLÜSSEL (SKU: 671090018)
Position 098 – INNERER FRANGE (SKU: 671002051)
Position 099 – NYLON-UNTERLEGSCHEIBE 32 (SKU: DA00000533)
Position 100 – BLADE 51 (SKU: DA00000944)
Position 101 – NYLON-UNTERLEGSCHEIBE 32 (SKU: DA00000531)
Position 102 – ÄUSSERER RAND (SKU: DA00000530)
Position 103 – Tellerfederscheibe 10 (SKU: DA00000529)
