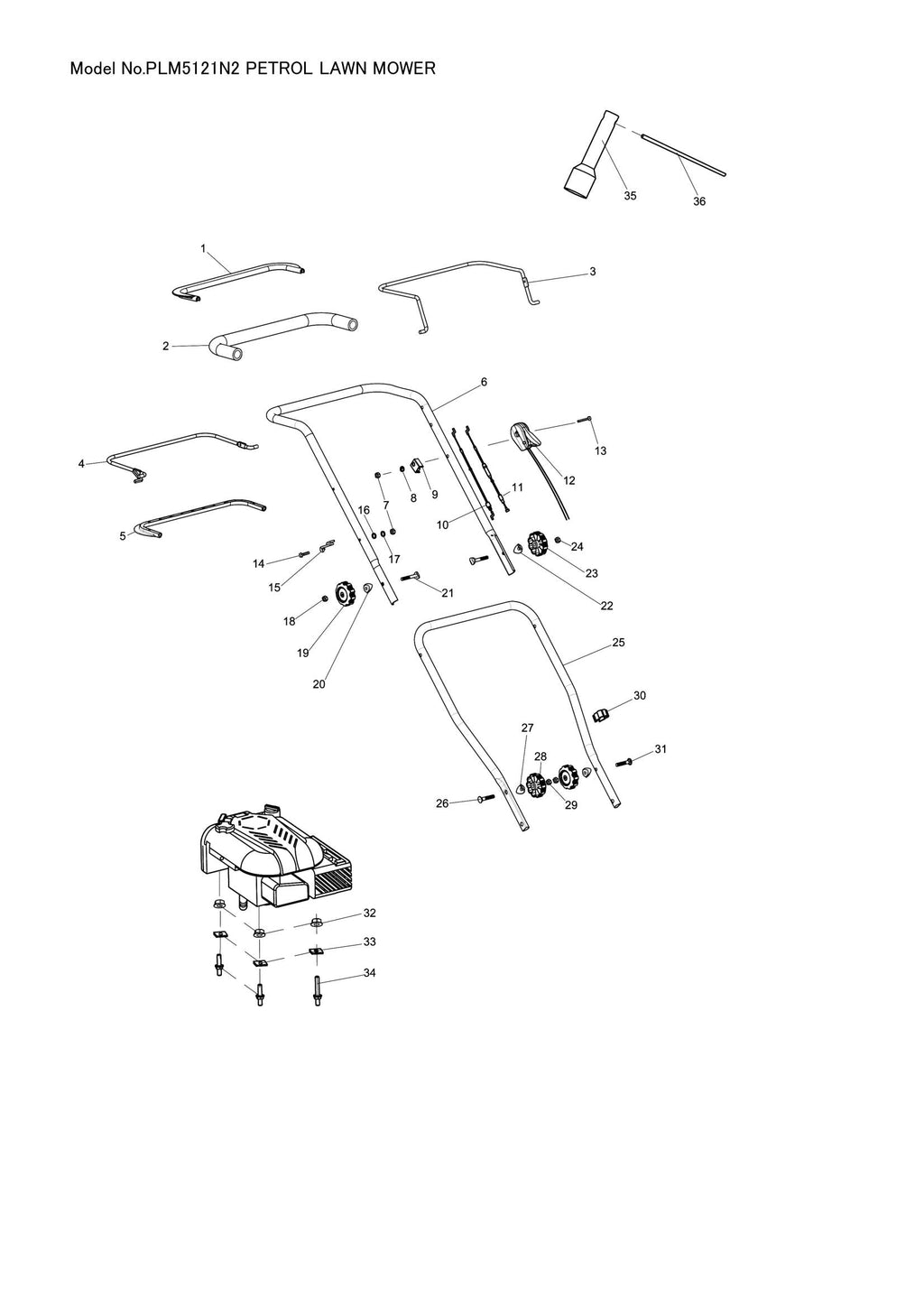

Explosionszeichnung – PLM5121N2

Name: Explosionszeichnung – PLM5121N2
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Hebelscheide (Artikelnummer: 671687001)
Position 002 – Griffscheide (Artikelnummer: 671103001)
Position 003 – FRAMOUT-POLE (SKU: DA00001087)
Position 004 – FAHRSTANGE (SKU: DA00001060)
Position 005 – Hebelscheide (Artikelnummer: 671687001)
Position 006 – OBERER GRIFF (SKU: 671001814)
Position 007 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 008 – Unterlegscheibe 6 (SKU: DA00000574)
Position 009 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 010 – FRAMOUT-KABEL (SKU: DA00001164)
Position 011 – ANTRIEBSKABEL (SKU: DA00000952)
Position 012 – DROSSELKLAPPENGRUPPE (SKU: DA00001165)
Position 013 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
Position 014 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 015 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 016 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 017 – Federscheibe 6 (SKU: DA00000576)
Position 018 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 019 – KNOPF (SKU: DA00000564)
Position 020 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 021 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 022 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 023 – KNOPF (SKU: DA00000564)
Position 024 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 025 – UNTERER GRIFF (SKU: DA00000951)
Position 026 – SCHRAUBE M8X40 (SKU: DA00000566)
Position 027 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 028 – KNOPF (SKU: DA00000564)
Position 029 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 030 – KABELCLIP (SKU: DA00001170)
Position 031 – SCHRAUBE M8X40 (SKU: DA00000566)
Position 032 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 033 – VIERKANTSCHEIBE 8 (SKU: DA00000582)
Position 035 – Steckschlüssel 16 mm (Artikelnummer: DA00000583)
Position 036 – SCHLÜSSELGRIFF (SKU: DA00000584)
Position 038 – ABDECKUNGSBEFESTIGUNGSKAPPE (SKU: 671314001)
Position 039 – Blechschraube ST4.8X19 (Artikelnummer: DA00000614)
Position 040 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 042 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 044 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 045 – LINKE GRIFFHALTERUNG BLAU (SKU: DA00000587)
Position 046 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 049 – Seitenklappen-Drehfeder (SKU: DA00000556)
Position 051 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 052 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: DA00000555)
Position 053 – Flachrundkopfschraube M6x16 (Artikelnummer: DA00000552)
Position 054 – DECK (MAKITA BLAU) (SKU: 671015250)
Position 055 – Pleuelfeder (Artikelnummer: DA00000546)
Position 056 – Pleuelstange (Artikelnummer: 671001813)
Position 059 – RADABDECKUNG 10 ZOLL (SKU: 671001322)
Position 060 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 061 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 062 – RADKOMPLETT 11 ZOLL (SKU: 671002021)
Position 063 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 064 – Innenzahnrad (SKU: 671200010)
Position 065 – Blechschraube ST4X16 (SKU: DA00000603)
Position 066 – UNTERLEGSCHEIBE (SKU: 671007065)
Position 067 – Staubdichte Radabdeckung (Artikelnummer: 671251800)
Position 068 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 069 – STIRNRAD 14 RECHTS (SKU: DA00001091)
Position 070 – Unterlegscheibe (Artikelnummer: 671007059)
Position 071 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 072 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
Position 073 – ANSCHLAGRING E-19 (SKU: DA00000612)
Position 074 – HINTERRADACHSE SS'Y (SKU: 671001812)
Position 076 – GRIFF (SKU: 671001707)
Position 077 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
Position 078 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
Position 079 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 080 – LAGERGEHÄUSEHALTER (SKU: DA00000542)
Position 081 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 082 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 083 – Lagergehäusehalterung (SKU: DA00000542)
Position 084 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 085 – ANSCHLAGRING E-19 (SKU: DA00000612)
Position 086 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
Position 087 – Staubdichte Radabdeckung (Artikelnummer: 671251800)
Position 088 – UNTERLEGSCHEIBE (SKU: 671007065)
Position 089 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 090 – Unterlegscheibe (Artikelnummer: 671007059)
Position 091 – STIRNRAD 14 LINKS (SKU: DA00001090)
Position 092 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 093 – Blechschraube ST4X16 (SKU: DA00000603)
Position 094 – Innenzahnrad (SKU: 671200010)
Position 095 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 096 – RADKOMPLETT 11 ZOLL (SKU: 671002021)
Position 097 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 098 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 099 – RADABDECKUNG 10 ZOLL (SKU: 671001322)
Position 100 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 101 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 102 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 103 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 104 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 105 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 106 – Lagergehäusehalterung (SKU: DA00000542)
Position 107 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 108 – Achshalterung (Artikelnummer: DA00000545)
Position 109 – VORDERACHSE (SKU: 671001811)
Position 110 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 111 – Lagergehäusehalterung (Artikelnummer: DA00000542)
Position 112 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 113 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 114 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 115 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 116 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 117 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 118 – GETRIEBEFEDER (SKU: 671011173)
Position 119 – GETRIEBE (SKU: 671502015)
Position 120 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
Position 121 – DREIECKSGURT (SKU: 671020380)
Position 122 – ANTRIEBSRAD (SKU: DA00000599)
Position 124 – RIEMENSCHUTZABDECKUNG (SKU: DA00000594)
Position 125 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 126 – Klingenfutterscheide (Artikelnummer: 671319001)
Position 128 – KLINGENHALTERUNG (SKU: 671002049)
Position 129 – NYLON-UNTERLEGSCHEIBE 32 (SKU: DA00000533)
Position 130 – BLADE 51 (SKU: DA00000944)
Position 131 – NYLON-UNTERLEGSCHEIBE 32 (SKU: DA00000531)
Position 132 – ÄUSSERER RAND (SKU: DA00000530)
Position 133 – Tellerfederscheibe 10 (SKU: DA00000529)
