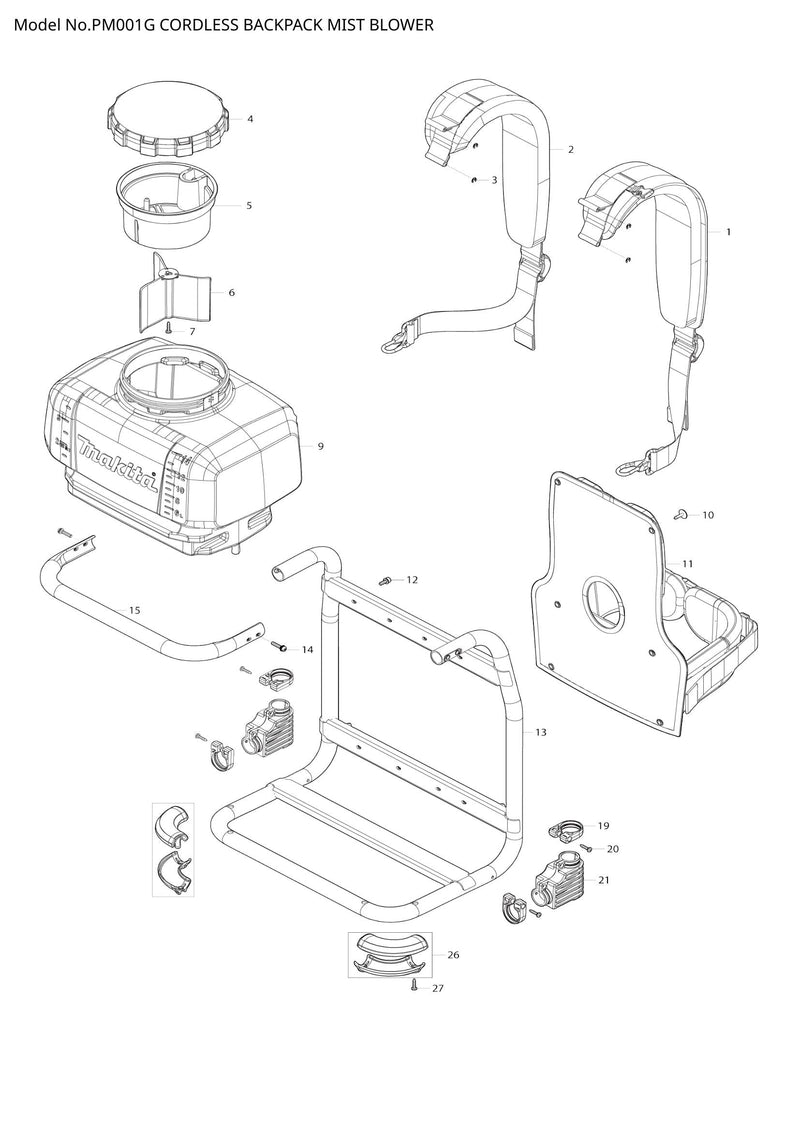

Explosionszeichnung – PM001G

Name: Explosionszeichnung – PM001G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 003 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 004 – TANKDECKEL KOMPLETT (SKU: 141764-8)
Position 005 – TANKSIEB (SKU: 413M64-7)
Position 006 – SIEBFLÜGEL (SKU: 413M65-5)
Position 007 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 009 – TANKBAUGRUPPE (SKU: 136980-5)
Position 010 – Blechschraube 4x18 mit W (Artikelnummer: 252274-1)
Position 012 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 013 – ROHRRAHMEN A (SKU: 327A95-7)
Position 015 – ROHRRAHMEN B (SKU: 327A96-5)
Position 019 – Gummiklammer (SKU: 413K11-6)
Position 020 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 021 – Fußgehäusegummi (SKU: 422977-3)
Position 026 – Fußgehäusesatz (Artikelnummer: 183X85-6)
Position 027 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 028 – UNTERES GEHÄUSE KOMPLETT B (SKU: 141M69-4)
Position 029 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 030 – Zugentlastung (Artikelnummer: 687051-6)
Position 031 – Zugentlastung (Artikelnummer: 687124-5)
Position 032 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 033 – SCHLAUCHSCHELLE 14 (SKU: 282023-2)
Position 035 – SCHLAUCHSCHELLE 14 (SKU: 282023-2)
Position 036 – Hahnbaugruppe A (SKU: 122D52-6)
Position 038 – ROHR 10-370 (SKU: 422982-0)
Position 039 – SCHLAUCHSCHELLE 14 (SKU: 282023-2)
Position 041 – SCHLAUCHSCHELLE 14 (SKU: 282023-2)
Position 042 – Hahnbaugruppe A (SKU: 122D52-6)
Position 043 – SCHLAUCHSCHELLE 14 (SKU: 282023-2)
Position 044 – ROHR 10-100 (SKU: 422980-4)
Position 045 – SCHLAUCHSCHELLE 14 (SKU: 282023-2)
Position 046 – SIEBBAUGRUPPE (SKU: 122E16-6)
Position 049 – MAGNETVENTILBAUGRUPPE (SKU: 136985-5)
Position 051 – SCHLAUCHSCHELLE 14 (SKU: 282023-2)
Position 054 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 055 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 056 – Klemmenkastensatz (Artikelnummer: 183Y74-7)
Position 057 – TERMINALEINHEIT (SKU: 632P65-6)
Position 060 – Klemmenkastensatz (Artikelnummer: 183Y74-7)
Position 061 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 062 – CONTROLLER-GEHÄUSEABDECKUNG (SKU: 413M52-4)
Position 063 – CONTROLLER (SKU: 620K75-5)
Position 065 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 066 – ELLENBOGENSTÜTZE (SKU: 413M43-5)
Position 067 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 068 – KLEMME (SKU: 413M58-2)
Position 069 – HINTERE ABDECKUNG (SKU: 413G61-7)
Position 070 – LÜFTERFÜHRUNG (SKU: 413G72-2)
Position 072 – Sechskantmutter mit Bund M5-8 (Artikelnummer: 252286-4)
Position 073 – FAN 110 (SKU: 240177-1)
Position 074 – MOTORGEHÄUSEABDECKUNG (SKU: 413G67-5)
Position 075 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 076 – KUGELLAGER 698LLU (SKU: 210040-2)
Position 078 – KUGELLAGER 626DDW (SKU: 210022-4)
Position 079 – STATOR (SKU: 629C09-7)
Position 080 – MOTORGEHÄUSE (SKU: 413M44-3)
Position 081 – Gummikissen (SKU: 422877-7)
Position 082 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 083 – GUMMIRING 115 (SKU: 424721-4)
Position 084 – TÜLLE (SKU: 422879-3)
Position 085 – KAPPE (SKU: 413G64-1)
Position 086 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 087 – STANGE 5 (SKU: 256938-9)
Position 088 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 089 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 091 – OBERE GEHÄUSEBAUGRUPPE (SKU: 136912-2)
Position 092 – PM001G NAMENSSCHILD (SKU: 8587F3-0)
Position 093 – PM001G SERIENNR.-ETIKETT (SKU: 8587G1-1)
Position 094 – BATTERIEABDECKUNG (SKU: 413M54-0)
Position 095 – DRUCKFEDER 7 (SKU: 231240-1)
Position 096 – Verriegelungshebel (SKU: 413M55-8)
Position 097 – WINKEL (SKU: 413M51-6)
Position 099 – Hebelgehäusesatz (Artikelnummer: 183X87-2)
Position 104 – Rändelschraube M5X35 (SKU: 265C61-7)
Position 105 – Anzeigekreis komplett (Artikelnummer: 620L36-1)
Position 106 – SCHALTKREIS KOMPLETT (SKU: 620L35-3)
Position 107 – SCHALTER C3JR-1A-PAXD3 (SKU: 651492-2)
Position 108 – SCHALTHEBEL (SKU: 413G68-3)
Position 109 – Zugentlastung (Artikelnummer: 687260-7)
Position 110 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 111 – Hebelgehäusesatz (Artikelnummer: 183X87-2)
Position 112 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 115 – SCHLAUCHSCHELLE 110 (SKU: 281040-9)
Position 116 – FLEXIBLE ROHR 100 (SKU: 413M50-8)
Position 117 – SCHLAUCHSCHELLE 110 BAUGRUPPE (SKU: 122F35-8)
Position 118 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
Position 119 – DÜSENKAPPE (SKU: 453505-3)
Position 120 – O-RING 12 (SKU: 213686-3)
Position 121 – PIN 5.5 (SKU: 268288-0)
Position 122 – DRUCKFEDER 3 (SKU: 234244-2)
Position 126 – Hahnbaugruppe B (SKU: 122D53-4)
Position 127 – OBERER ADAPTER (SKU: 413M66-3)
Position 128 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 129 – O-RING 28 (SKU: 213437-4)
Position 130 – HÜLSE 23 (SKU: 413M59-0)
Position 131 – DÜSE 4,5 (SKU: 327A93-1)
Position 132 – O-RING 9 (SKU: 213647-3)
Position 133 – DÜSENADAPTER KOMPLETT (SKU: 141M72-5)
Position 134 – Flachkopfschraube M5x18 (Artikelnummer: 911228-4)
Position 135 – SCHLAUCHSCHELLE 110 (SKU: 281040-9)
Position 136 – SCHALTEREINHEIT (SKU: 632L49-0)
Position 137 – DRUCKFEDER 4 (SKU: 233101-1)
Position 138 – AKTIVIERUNGSHEBEL (SKU: 413M49-3)
Position 139 – BAND B KOMPLETT (SKU: 162B60-3)

Explosionszeichnung – PM001G

Beschreibung

Explosionszeichnung – PM001G
