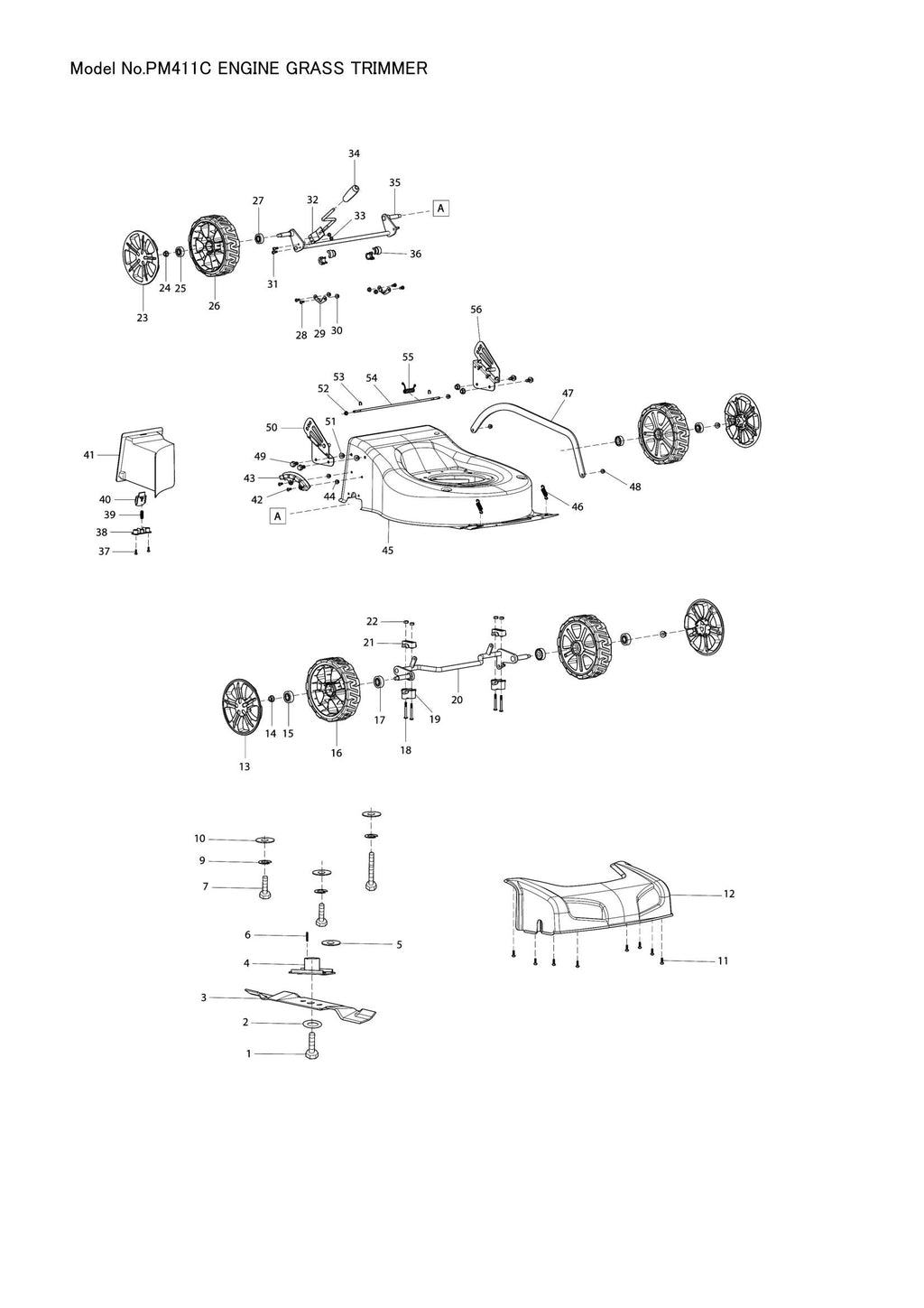

Explosionszeichnung – PM411C

Name: Explosionszeichnung – PM411C
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – Tellerfederscheibe (SKU: 671010730)
Position 003 – BLADE 41 (SKU: 671001433)
Position 004 – INNERER FRANGE (SKU: 671015252)
Position 005 – Blattstützfutter (SKU: DA00000979)
Position 007 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
Position 009 – FEDERSCHEIBE 8 (SKU: DA00000832)
Position 010 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 011 – Blechschraube ST4.2X10 (SKU: DA00000911)
Position 012 – VORDERACHSABDECKUNG (SKU: 671420001)
Position 013 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 014 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 015 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 016 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
Position 017 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 018 – Flachkopfschraube M6x45 (Artikelnummer: 671002028)
Position 019 – VORDERACHSHALTERUNG (SKU: 671418001)
Position 020 – VORDERACHSE (SKU: 671001428)
Position 021 – VORDERACHSHALTER (SKU: 671445001)
Position 023 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 024 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 025 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 026 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 027 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 028 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 029 – Achshalter (Artikelnummer: DA00000542)
Position 030 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 031 – Flachkopfschraube M5x14 (Artikelnummer: DA00000912)
Position 034 – Griffscheide (Artikelnummer: 671001029)
Position 035 – HINTERACHSE (SKU: 671001423)
Position 037 – Blechschraube ST4X16 (SKU: DA00000603)
Position 039 – DRUCKFEDER (SKU: 671011005)
Position 040 – Verriegelungsknopf (Artikelnummer: 671316004)
Position 041 – MULCHBOX (SKU: 671450001)
Position 042 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 044 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 045 – DECK ROT (SKU: 671001215)
Position 047 – Verbindungsstange (Artikelnummer: DA00000970)
Position 049 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 050 – RECHTE GRIFFHALTERUNG ROT (SKU: 671001213)
Position 051 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 052 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 053 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 054 – Scharnierstange für Heckklappe (Artikelnummer: 671001498)
Position 055 – Torsionsfeder der Heckklappe (Artikelnummer: 671011101)
Position 056 – LINKE GRIFFHALTERUNG ROT (SKU: 671001212)
Position 059 – HECKKLAPPE (SKU: 671456001)
Position 060 – GRASFANGRAHMEN (SKU: 671001435)
Position 061 – Blechschraube ST5X12 (SKU: DA00000888)
Position 066 – Grasfangkorbabdeckung (Artikelnummer: 671455001)
Position 067 – GRASFANGGRIFF (SKU: 671454001)
Position 068 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 069 – KNOPF (SKU: DA00000564)
Position 070 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 071 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 072 – KABELCLIP (SKU: 671611001)
Position 073 – UNTERE GRIFFSTANGE (SKU: DA00000962)
Position 075 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 076 – KNOPF (SKU: DA00000564)
Position 077 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000565)
Position 078 – Flachkopfschraube M8*55 (SKU: DA00000975)
Position 079 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 080 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 081 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 082 – Federscheibe 6 (SKU: DA00000864)
Position 083 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 084 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 085 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 086 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 087 – Rahmenkabelbaugruppe (SKU: DA00000976)
Position 088 – GASHEBELBAUM (SKU: DA00000978)
Position 089 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
Position 090 – Obere Lenkerbaugruppe (Artikelnummer: 671002001)
Position 091 – MOTORKUPPLUNGSHEBEL (SKU: DA00000961)
Position 092 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 093 – Sechskantschraube M5x14 (Artikelnummer: 671003012)
Position 094 – ÄUSSERER DRAHTSTOPPER (SKU: 671010830)

Explosionszeichnung – PM411C

Beschreibung

Explosionszeichnung – PM411C
