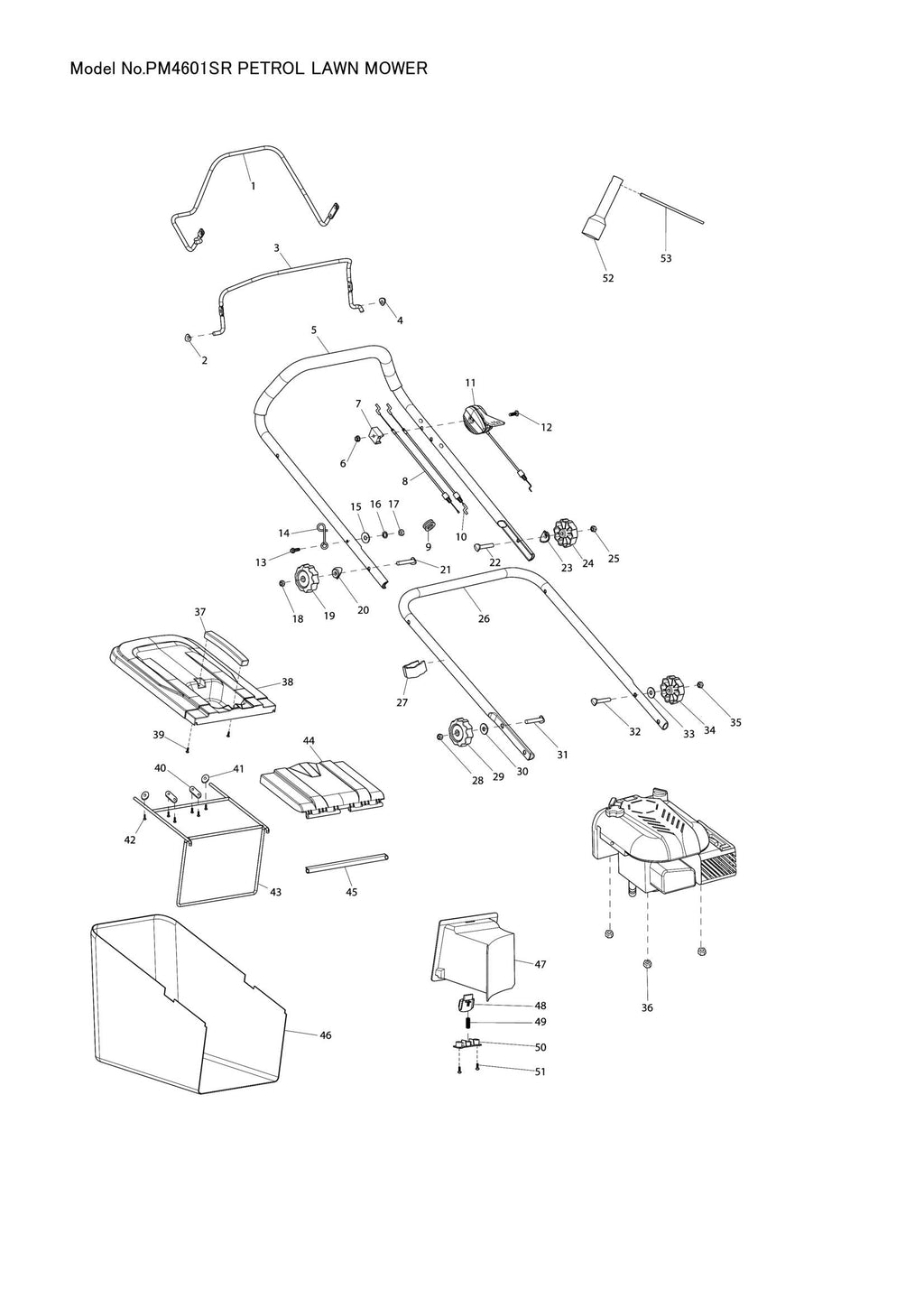

Explosionszeichnung – PM4601SR

Name: Explosionszeichnung – PM4601SR
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SELBSTFAHRSTEUERHEBEL (SKU: DA00000964)
Position 002 – SATTELSCHEIBE 8 (SKU: 671001524)
Position 003 – MOTORKUPPLUNGSHEBEL (SKU: DA00000961)
Position 004 – SATTELSCHEIBE 8 (SKU: 671001524)
Position 005 – Obere Lenkerbaugruppe (Artikelnummer: 671002001)
Position 006 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 007 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 009 – TÜLLE (SKU: 671800104)
Position 010 – Rahmenausziehkabelbaugruppe (SKU: DA00001155)
Position 011 – GASGRIFFBAUGRUPPE (SKU: DA00001156)
Position 012 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
Position 013 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 014 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 015 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 016 – Federscheibe 6 (SKU: DA00000576)
Position 017 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 018 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 019 – KNOPF (SKU: DA00000564)
Position 020 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 021 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 022 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 023 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 024 – KNOPF (SKU: DA00000564)
Position 025 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 026 – UNTERER LENKER (SKU: 671001606)
Position 027 – KABELCLIP (SKU: 671611001)
Position 028 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 029 – KNOPF (SKU: DA00000564)
Position 030 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 031 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 032 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 033 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 034 – KNOPF (SKU: DA00000564)
Position 035 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 036 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 037 – GRASFANGGRIFF (SKU: 671454001)
Position 039 – Blechschraube ST5X16 (SKU: DA00000326)
Position 040 – Halteplatte (Artikelnummer: DA00000335)
Position 041 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 042 – Blechschraube ST5X12 (SKU: DA00000888)
Position 043 – GRASFANGRAHMEN (SKU: 671001443)
Position 044 – HECKKLAPPE (SKU: 671468001)
Position 047 – Mulchsteckerbox (Artikelnummer: 671660001)
Position 048 – Verriegelungsknopf (Artikelnummer: 671316004)
Position 049 – DRUCKFEDER (SKU: 671011005)
Position 051 – Blechschraube ST4X16 (SKU: DA00000603)
Position 052 – Steckschlüssel 16 mm (Artikelnummer: DA00000583)
Position 053 – SCHLÜSSELGRIFF (SKU: DA00000584)
Position 054 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 055 – RECHTE GRIFFHALTERUNG ROT (SKU: 671001213)
Position 056 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 057 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 058 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 059 – Scharnierstange für Heckklappe (Artikelnummer: 671001518)
Position 060 – Torsionsfeder der Heckklappe (Artikelnummer: 671011101)
Position 061 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 062 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 063 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 064 – LINKE GRIFFHALTERUNG ROT (SKU: 671001212)
Position 065 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 066 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 068 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 069 – DECK RED (SKU: 671001526)
Position 071 – Verbindungsstange (Artikelnummer: DA00001154)
Position 074 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 075 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 076 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 077 – RADKOMPLETT 8 ZOLL (SKU: 671020300)
Position 078 – INNENZAHNRAD (SKU: DA00000602)
Position 079 – Blechschraube ST4X16 (SKU: DA00000603)
Position 081 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 082 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
Position 083 – GRIFF (SKU: DA00001174)
Position 084 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
Position 086 – ANSCHLAGRING E-19 (SKU: DA00000612)
Position 087 – Hinterradachsenbaugruppe (SKU: DA00001176)
Position 088 – ANSCHLAGRING E-19 (SKU: DA00000612)
Position 089 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 091 – Blechschraube ST4X16 (Artikelnummer: DA00000603)
Position 092 – Innenzahnrad (SKU: DA00000602)
Position 093 – RADKOMPLETT 8 ZOLL (SKU: 671020300)
Position 094 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 095 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 096 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 097 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 098 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 099 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 100 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
Position 101 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 103 – VORDERACHSHALTER (SKU: 671445001)
Position 104 – VORDERACHSE (SKU: 671001786)
Position 106 – VORDERACHSHALTER (SKU: 671445001)
Position 107 – VORDERACHSHALTERUNG (SKU: 671418001)
Position 108 – Flachkopfschraube M6x45 (Artikelnummer: 671002028)
Position 109 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 110 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
Position 112 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 113 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 114 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 116 – Federscheibe 6 (SKU: DA00000576)
Position 117 – GETRIEBE-MONTAGEPLATTE (SKU: 671001460)
Position 118 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 119 – Federscheibe 8 (SKU: DA00000832)
Position 120 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 121 – GETRIEBE-MONTAGEWINKEL (SKU: DA00000915)
Position 122 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 123 – STIRNRAD 14 RECHTS (SKU: DA00001091)
Position 124 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 125 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
Position 126 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
Position 128 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
Position 129 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
Position 130 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 131 – STIRNRAD 14 LINKS (SKU: DA00001090)
Position 132 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 133 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 134 – Lagergehäusehalterung (SKU: DA00000542)
Position 135 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 136 – Lagergehäusehalterung (SKU: DA00000542)
Position 137 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 138 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 139 – Federscheibe 8 (SKU: DA00000832)
Position 140 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
Position 142 – RIEMENSCHUTZABDECKUNG (SKU: 671658001)
Position 145 – Keilriemen 10 mm x 6 mm, L = 762 mm (Artikelnummer: 671002043)
Position 146 – V-Riemenscheibe (Artikelnummer: 671004002)
Position 149 – Klingenstützbuchse (Artikelnummer: 671002092)
Position 150 – INNERER FRANGE (SKU: 671015252)
Position 152 – Tellerfederscheibe 10 (SKU: DA00000529)
Position 154 – VORDERACHSABDECKUNG (SKU: 671659001)
Position 155 – Blechschraube ST4.2X10 (Artikelnummer: DA00000911)
