PM4602S3C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
PM4602S3C exploded view

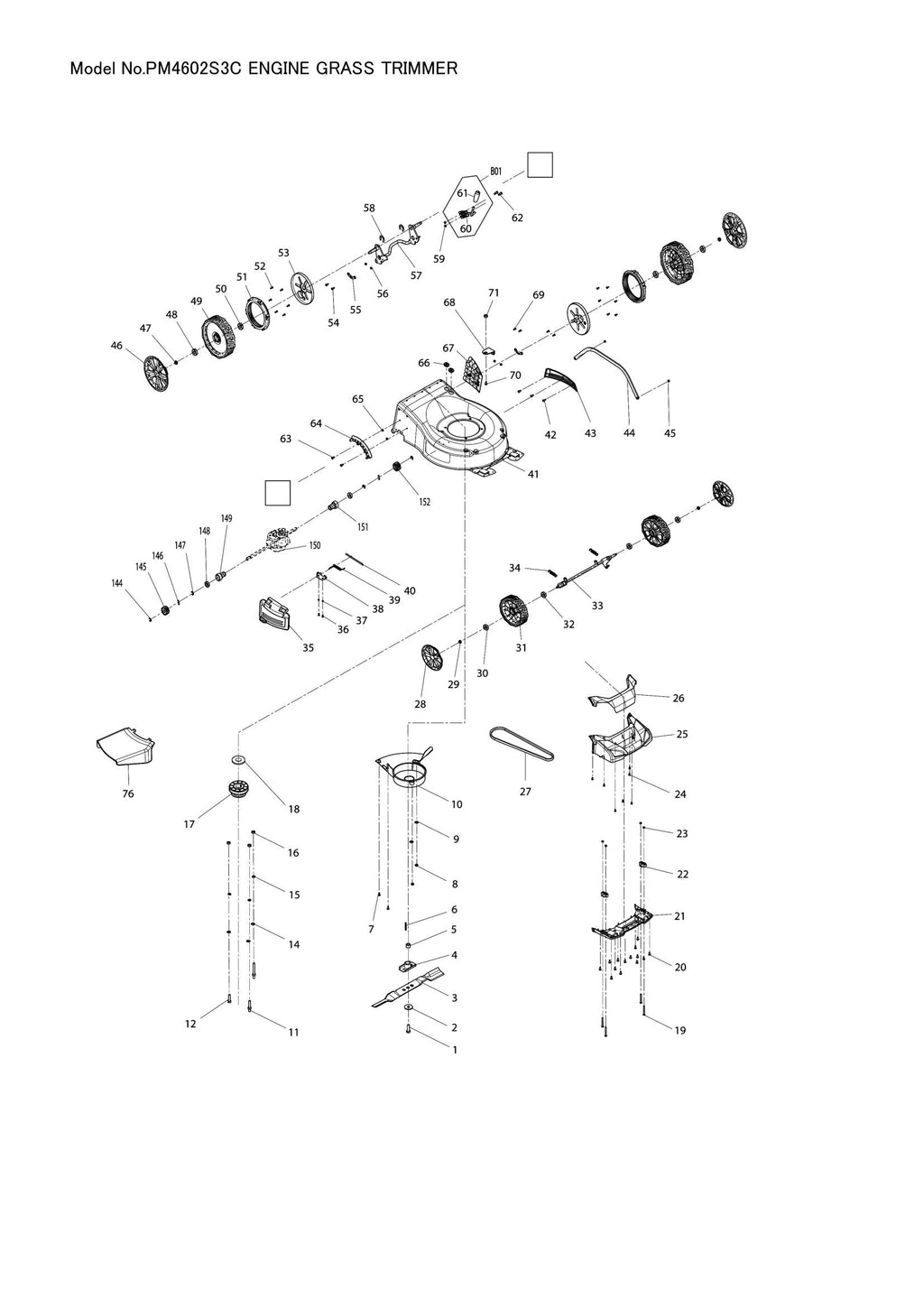

Explosionszeichnung – PM4602S3C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – Tellerfederscheibe (SKU: 671010730)
  • Position 004 – INNERER FRANGE (SKU: DA00000857)
  • Position 005 – BLADE SPASER-HÜLSE (SKU: 671002093)
  • Position 009 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 010 – RIEMENSCHUTZABDECKUNG (SKU: 671996001)
  • Position 012 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
  • Position 014 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 015 – Federscheibe 8 (SKU: DA00000832)
  • Position 016 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 017 – V-Riemenscheibe (Artikelnummer: 671004019)
  • Position 018 – Unterlegscheibe (Artikelnummer: 671002351)
  • Position 019 – SECHSKANT-FRANKSCHRAUBE M6X60 (SKU: 671006119)
  • Position 022 – VORDERACHSHALTER (SKU: 671445001)
  • Position 025 – VORDERACHSGEHÄUSE OBEN (SKU: 671003041)
  • Position 026 – VORDERE ABDECKUNG (SKU: 671925001)
  • Position 027 – Keilriemen 10 mm x 6 mm, L = 727 mm (Artikelnummer: 671002066)
  • Position 028 – RADABDECKUNG 6,5 ZOLL (SKU: 671003014)
  • Position 029 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 030 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 031 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
  • Position 032 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 033 – VORDERACHSE (SKU: 671002362)
  • Position 036 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
  • Position 038 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: 671001571)
  • Position 039 – Seitenklappen-Drehfeder (Artikelnummer: 671011205)
  • Position 041 – DECK ROT (SKU: 671001823)
  • Position 042 – Blechschraube ST4.2X8 (Artikelnummer: 671010310)
  • Position 043 – Seitenschutz links (Artikelnummer: 671928001)
  • Position 044 – Verbindungsstange (Artikelnummer: 671002364)
  • Position 046 – RADABDECKUNG 7 ZOLL (SKU: 671030150)
  • Position 047 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 048 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 049 – RADKOMPONENTE 8 ZOLL (SKU: 671020300)
  • Position 050 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 051 – Innenzahnrad (SKU: DA00000849)
  • Position 052 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 054 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 055 – Achshalter (Artikelnummer: DA00000542)
  • Position 056 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 057 – HINTERACHSE (SKU: 671002367)
  • Position 058 – ANSCHLAGRING E-19 (SKU: DA00000612)
  • Position 063 – Flachrundkopfschraube M6x16 (Artikelnummer: DA00000552)
  • Position 064 – HÖHENVERSTELLPLATTE (SKU: DA00000789)
  • Position 066 – TÜLLE (SKU: 671800104)
  • Position 068 – GETRIEBE-MONTAGEWINKEL (SKU: 671002297)
  • Position 069 – SECHSKANTFLANSCHSCHRAUBE M6X12 (SKU: DA00000553)
  • Position 070 – SECHSKANTFLANSCHSCHRAUBE M6X17 (SKU: 671006181)
  • Position 072 – GRASFANGRAHMEN (SKU: DA00000843)
  • Position 073 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 076 – SEITENAUSLASS (SKU: 671930001)
  • Position 077 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 078 – GRASFANGGRIFF (SKU: 671937001)
  • Position 081 – GRASFANGBAUGRUPPE (SKU: DA00000848)
  • Position 082 – Mulchsteckerbox (Artikelnummer: DA00000844)
  • Position 083 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 085 – DRUCKFEDER (SKU: 671011005)
  • Position 086 – Verriegelungsknopf (Artikelnummer: 671316004)
  • Position 087 – KABELCLIP (SKU: 671611001)
  • Position 088 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 089 – KNOPF (SKU: DA00000564)
  • Position 090 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 091 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
  • Position 092 – RECHTE GRIFFHALTERUNG ROT (SKU: DA00000868)
  • Position 093 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 094 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000839)
  • Position 095 – LINKE GRIFFHALTERUNG ROT (SKU: DA00000867)
  • Position 096 – PIN 5,3X20 (SKU: 671090040)
  • Position 097 – SPANNHEBEL (SKU: 671431001)
  • Position 098 – Halteplatte (Artikelnummer: 671001119)
  • Position 099 – SPANNBOLZEN M8 (Artikelnummer: 671006167)
  • Position 106 – Kabelbefestigungsring (Artikelnummer: 671002361)
  • Position 107 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 109 – UNTERER LENKER (SKU: 671017070)
  • Position 111 – MOTORKUPPLUNGSKABEL (SKU: 671001292)
  • Position 113 – HECKKLAPPENHALTERUNG BLAU (SKU: 671932001)
  • Position 114 – Scharnierstange für Heckklappe (Artikelnummer: 671002365)
  • Position 115 – HINTERE KLAPPE TORSIONSFEDER (SKU: 671011203)
  • Position 116 – ANSCHLAGRING E-6 (SKU: 671009017)
  • Position 117 – HECKKLAPPE BLAU (SKU: 671933001)
  • Position 118 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 120 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 122 – STARTERGRIFFHAKEN (SKU: DA00000579)
  • Position 123 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
  • Position 124 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 126 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 127 – SECHSKANTFLANSCHSCHRAUBE M6X50 (SKU: 671006082)
  • Position 128 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 129 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 130 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
  • Position 132 – SECHSKANTFLANSCHSCHRAUBE M6X45 (SKU: 671006029)
  • Position 135 – Linsenkopfschraube M4x8 (Artikelnummer: 671002025)
  • Position 136 – Unterlegscheibe 6 (Artikelnummer: 671007070)
  • Position 137 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 138 – Obere Lenkerbaugruppe (Artikelnummer: 671001756)
  • Position 139 – MOTORKUPPLUNGSHEBEL (SKU: 671018730)
  • Position 140 – Griffscheide (Artikelnummer: 671103001)
  • Position 141 – Hebelhülle rot (Artikelnummer: 671020130)
  • Position 142 – Hebelhülle schwarz (Artikelnummer: 671201401)
  • Position 143 – SELBSTFAHRSTEUERHEBEL (SKU: 671001874)
  • Position 144 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 145 – STIRNRAD 14 RECHTS (SKU: DA00000607)
  • Position 146 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
  • Position 147 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 148 – LAGER (SKU: DA00000609)
  • Position 151 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
  • Position 152 – STIRNRAD 14 LINKS (SKU: DA00000605)
  • Position 153 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 154 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 157 – Blechschraube ST4.2X15 (SKU: DA00000873)
  • Position 161 – FAHRGESCHWINDIGKEITS-EINSTELLHEBEL (SKU: 671002279)
  • Position 164 – SECHSKANTFLANSCHSCHRAUBE M6X50 (SKU: 671006082)
  • Position 165 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
