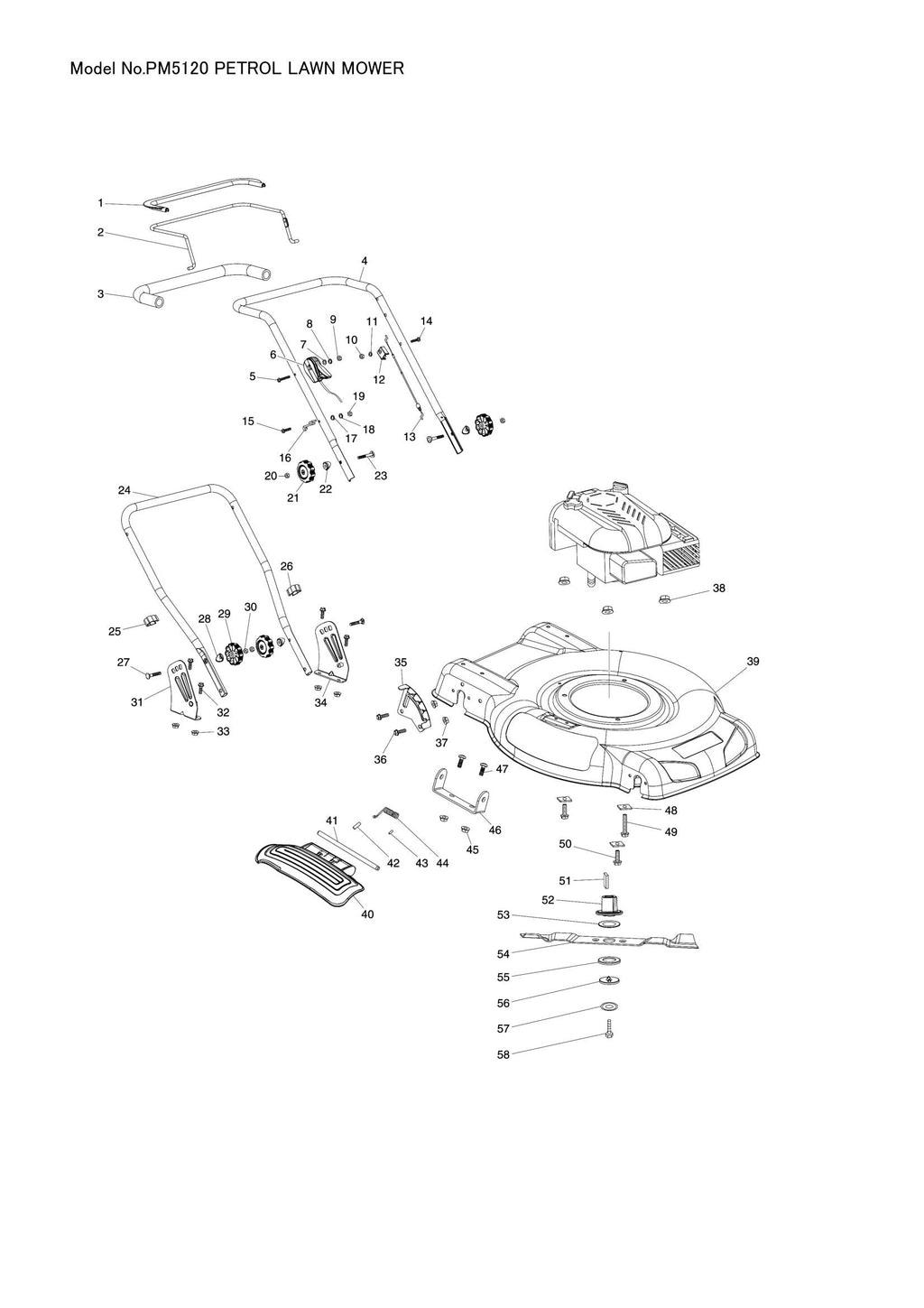

Explosionszeichnung – PM5120

Name: Explosionszeichnung – PM5120
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Hebelscheide (Artikelnummer: 671687001)
Position 002 – MOTORBREMSHEBEL (SKU: 671001816)
Position 003 – Griffscheide (Artikelnummer: 671101901)
Position 004 – OBERE LENKERSTANGE (SKU: 671001836)
Position 007 – Unterlegscheibe 6 (SKU: DA00000574)
Position 011 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 012 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 014 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 015 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 016 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 017 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 020 – SECHSKANTMUTTER M8 (SKU: 671005007)
Position 021 – KNOPF (SKU: 671453001)
Position 022 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: 671001085)
Position 023 – SATTELKOPFSCHRAUBE M8X58 (SKU: 671006004)
Position 024 – UNTERER LENKER (SKU: 671001815)
Position 027 – SCHRAUBE M8X40 (SKU: DA00000566)
Position 028 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: 671001085)
Position 029 – KNOPF (SKU: 671453001)
Position 030 – SECHSKANTMUTTER M8 (SKU: 671005007)
Position 031 – RECHTE GRIFFHALTERUNG ROT (SKU: DA00000590)
Position 032 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 033 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 034 – LINKE GRIFFHALTERUNG ROT (SKU: DA00000589)
Position 036 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 037 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 038 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 039 – DECK ROT (SKU: 671001601)
Position 042 – Schrumpfschlauch 6 (Artikelnummer: 671003003)
Position 043 – Schrumpfschlauch 3 (Artikelnummer: 671300101)
Position 044 – Torsionsfeder der Seitenklappe (Artikelnummer: DA00000556)
Position 045 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 046 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: DA00000555)
Position 047 – Flachrundkopfschraube M6x16 (Artikelnummer: DA00000552)
Position 048 – RECHTECKIGE UNTERLEGSCHEIBE 8 (SKU: 671002106)
Position 049 – Sechskantschraube M8x60 (Artikelnummer: 671006079)
Position 050 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
Position 051 – FLACHSCHLÜSSEL (SKU: 671090018)
Position 052 – INNERER FRANGE (SKU: 671002051)
Position 053 – NYLON-UNTERLEGSCHEIBE 32 (SKU: DA00000533)
Position 054 – BLADE 51 (SKU: DA00000944)
Position 055 – NYLON-UNTERLEGSCHEIBE 32 (SKU: DA00000531)
Position 056 – ÄUSSERER RAND (SKU: DA00000530)
Position 057 – Tellerfederscheibe 10 (SKU: DA00000529)
Position 059 – RADABDECKUNG 10 ZOLL (SKU: 671001322)
Position 060 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 061 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 062 – RADKOMPLETT 11 ZOLL (SKU: 671002021)
Position 063 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 064 – Radabdeckung innen 10 Zoll (Artikelnummer: 671666001)
Position 065 – Blechschraube ST4X16 (SKU: DA00000603)
Position 066 – HINTERACHSE (SKU: 671001828)
Position 069 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
Position 070 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
Position 071 – Achshalterung (Artikelnummer: DA00000545)
Position 072 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 073 – Lagergehäusehalterung (SKU: DA00000542)
Position 074 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 076 – Verbindungsstange (Artikelnummer: 671001827)
Position 078 – Schrumpfschlauch 3 (Artikelnummer: 671300101)
Position 080 – Schrumpfschlauch 3 (Artikelnummer: 671300101)
Position 081 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 082 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 083 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 084 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 085 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 086 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 087 – Lagergehäusehalterung (SKU: DA00000542)
Position 088 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 089 – Achshalterung (Artikelnummer: DA00000545)
Position 090 – VORDERACHSE (SKU: 671001811)
Position 091 – SEITENAUSLASS (SKU: 671546001)

Explosionszeichnung – PM5120

Beschreibung

Explosionszeichnung – PM5120
