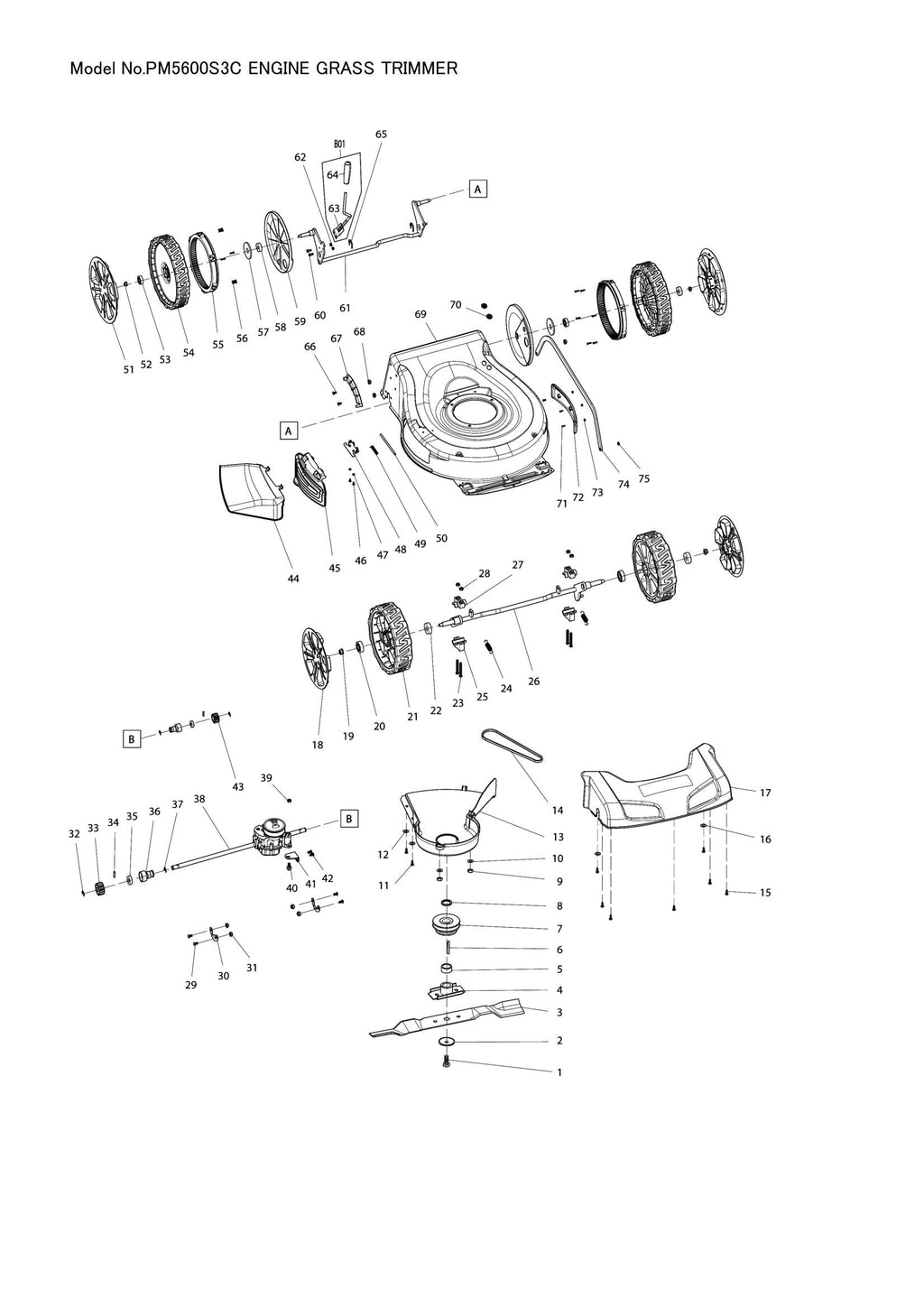

PM5600S3C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
PM5600S3C exploded view

Explosionszeichnung – PM5600S3C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – Tellerfederscheibe (SKU: 671010730)
  • Position 004 – INNERER FRANGE (SKU: DA00000857)
  • Position 005 – BLADE SPASER-HÜLSE (SKU: 671002093)
  • Position 007 – V-Riemenscheibenbaugruppe (SKU: 671004019)
  • Position 008 – Unterlegscheibe (Artikelnummer: 671002351)
  • Position 010 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 012 – Zahnscheibe 5 (Artikelnummer: 671008011)
  • Position 013 – RIEMENSCHUTZABDECKUNG (SKU: 671560001)
  • Position 014 – Keilriemen 10 mm x 6 mm, L = 817 mm (Artikelnummer: 671002065)
  • Position 016 – UNTERLEGSCHEIBE 5 (SKU: 671007004)
  • Position 017 – VORDERACHSABDECKUNG (SKU: 671825001)
  • Position 018 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
  • Position 019 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 020 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 021 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
  • Position 022 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 023 – SECHSKANTSCHRAUBE M6X65 (SKU: 671006002)
  • Position 025 – VORDERACHSHALTERUNG (SKU: 671076001)
  • Position 026 – VORDERACHSE (SKU: 671002295)
  • Position 027 – VORDERACHSHALTER (SKU: 671445001)
  • Position 029 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 030 – Achshalter (Artikelnummer: DA00000542)
  • Position 031 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 032 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 033 – STIRNRAD 14 RECHTS (SKU: DA00000607)
  • Position 034 – Säulenstift 5X21,5 (SKU: DA00000597)
  • Position 035 – LAGER (SKU: DA00000609)
  • Position 036 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
  • Position 037 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 040 – SECHSKANTFLANSCHSCHRAUBE M6X17 (SKU: 671006181)
  • Position 041 – GETRIEBE-MONTAGEWINKEL (SKU: 671002297)
  • Position 042 – SECHSKANTFLANSCHSCHRAUBE M6X12 (SKU: DA00000553)
  • Position 043 – STIRNRAD 14 LINKS (SKU: DA00000605)
  • Position 044 – SEITENAUSLASS (SKU: 671065001)
  • Position 046 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
  • Position 049 – Seitenklappen-Drehfeder (Artikelnummer: 671111300)
  • Position 051 – RADABDECKUNG 10 ZOLL (SKU: 671001322)
  • Position 052 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 053 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 054 – RADKOMPLETT 11 ZOLL (SKU: 671002021)
  • Position 055 – Innenzahnrad (SKU: 671200010)
  • Position 056 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 057 – UNTERLEGSCHEIBE (SKU: 671007065)
  • Position 058 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 059 – Staubdichte Radabdeckung (Artikelnummer: 671251800)
  • Position 060 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
  • Position 061 – HINTERACHSE (SKU: 671002296)
  • Position 063 – HÖHENVERSTELLGRIFF (SKU: DA00000879)
  • Position 065 – ANSCHLAGRING E-19 (SKU: DA00000612)
  • Position 066 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 068 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 069 – DECK RED (SKU: 671001878)
  • Position 070 – TÜLLE (SKU: 671800104)
  • Position 071 – SCHRAUBE M4X10 (SKU: 671006085)
  • Position 072 – Seitenschutz links (Artikelnummer: DA00000878)
  • Position 073 – SECHSKANT-SICHERUNGSMUTTER M4 (Artikelnummer: 671005014)
  • Position 074 – Verbindungsstange (Artikelnummer: 671002292)
  • Position 076 – Mulchsteckerbox (Artikelnummer: 671315001)
  • Position 077 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 079 – DRUCKFEDER (SKU: 671011005)
  • Position 080 – Verriegelungsknopf (Artikelnummer: 671316004)
  • Position 082 – Scharnierstange für Heckklappe (Artikelnummer: 671001484)
  • Position 084 – HECKKLAPPE (SKU: 671004613)
  • Position 085 – Blechschraube ST4X12 (Artikelnummer: 671010710)
  • Position 088 – GRASFANGRAHMEN (SKU: 671001382)
  • Position 089 – Blechschraube ST4.2X18 (Artikelnummer: 671001032)
  • Position 092 – GRASFANGGRIFF (SKU: 671384001)
  • Position 094 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
  • Position 095 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
  • Position 096 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 097 – RECHTE GRIFFHALTERUNG ROT (SKU: 671001829)
  • Position 098 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 099 – KABELKLEMME (SKU: DA00000881)
  • Position 100 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 101 – KNOPF (SKU: DA00000564)
  • Position 102 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 103 – LINKE GRIFFHALTERUNG ROT (SKU: 671018270)
  • Position 104 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 105 – KNOPF (SKU: DA00000564)
  • Position 106 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000565)
  • Position 107 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
  • Position 108 – UNTERE GRIFFSTANGE (SKU: 671001869)
  • Position 109 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
  • Position 110 – STARTERGRIFFHAKEN (SKU: DA00000579)
  • Position 111 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 113 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 115 – MOTORKUPPLUNGSKABEL (SKU: 671001241)
  • Position 116 – SECHSKANTFLANSCHSCHRAUBE M6X50 (SKU: 671006082)
  • Position 118 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 120 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 121 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 122 – Unterlegscheibe 6 (SKU: DA00000574)
  • Position 123 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
  • Position 129 – FAHRGESCHWINDIGKEITS-EINSTELLHEBEL (SKU: 671002279)
  • Position 131 – Blechschraube ST4.2X15 (Artikelnummer: DA00000873)
  • Position 133 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
  • Position 134 – SECHSKANTFLANSCHSCHRAUBE M6X50 (SKU: 671006082)
  • Position 135 – SECHSKANTFLANSCHSCHRAUBE M6X45 (SKU: 671006029)
  • Position 138 – Linsenkopfschraube M4x8 (Artikelnummer: 671002025)
  • Position 139 – Unterlegscheibe 6 (Artikelnummer: 671007070)
  • Position 140 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 141 – Obere Lenkerbaugruppe (Artikelnummer: 671001868)
  • Position 142 – Griffscheide (Artikelnummer: DA00000580)
  • Position 143 – MOTORKUPPLUNGSHEBEL (SKU: 671002293)
  • Position 144 – Hebelhülle rot (Artikelnummer: 671020120)
  • Position 145 – SELBSTFAHRSTEUERHEBEL (SKU: 671002294)
  • Position 146 – Hebelhülle schwarz (Artikelnummer: 671020110)
  • Position 148 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
  • Position 150 – VIERKANTSCHEIBE 8 (SKU: DA00000582)
  • Position 151 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
