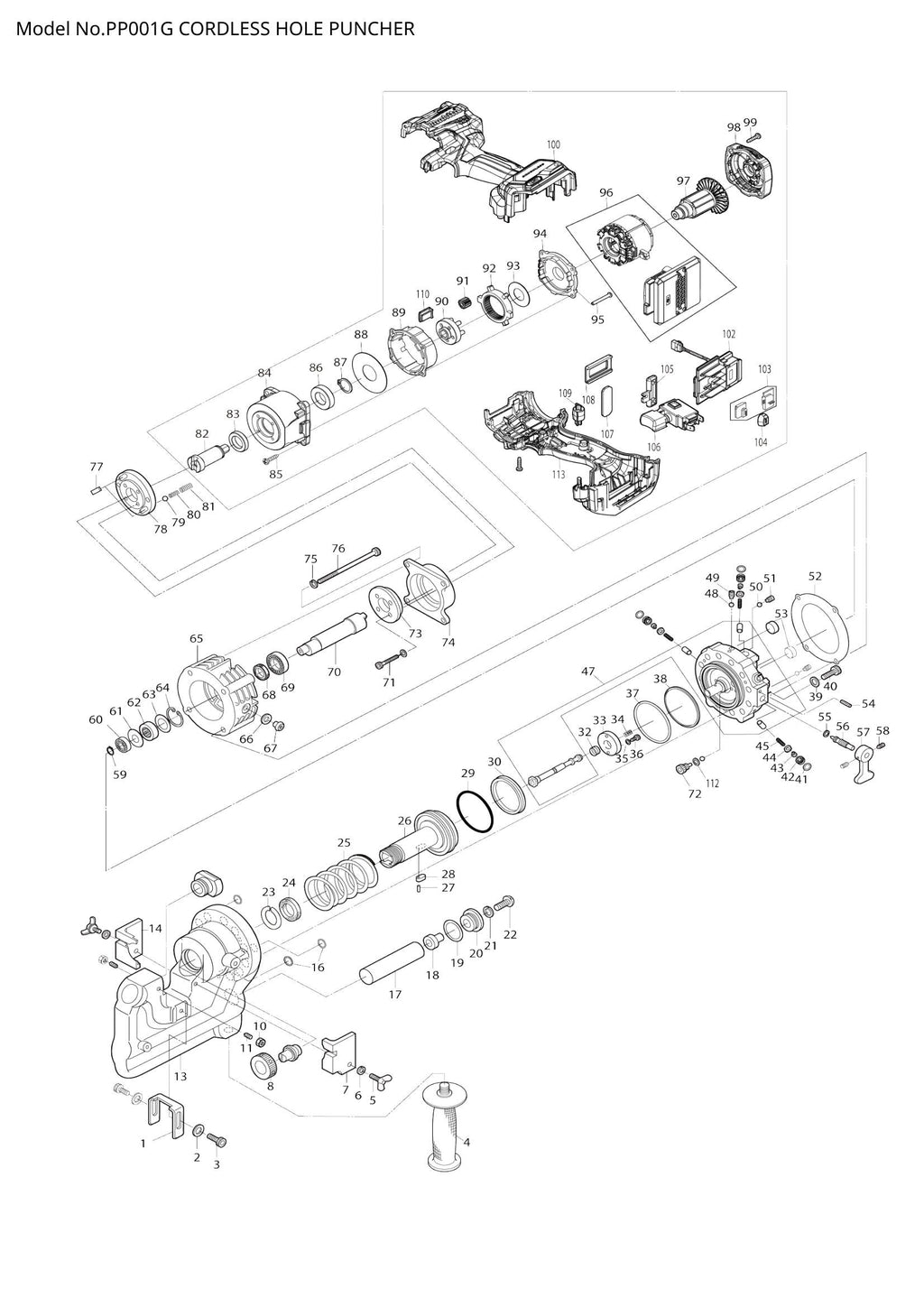

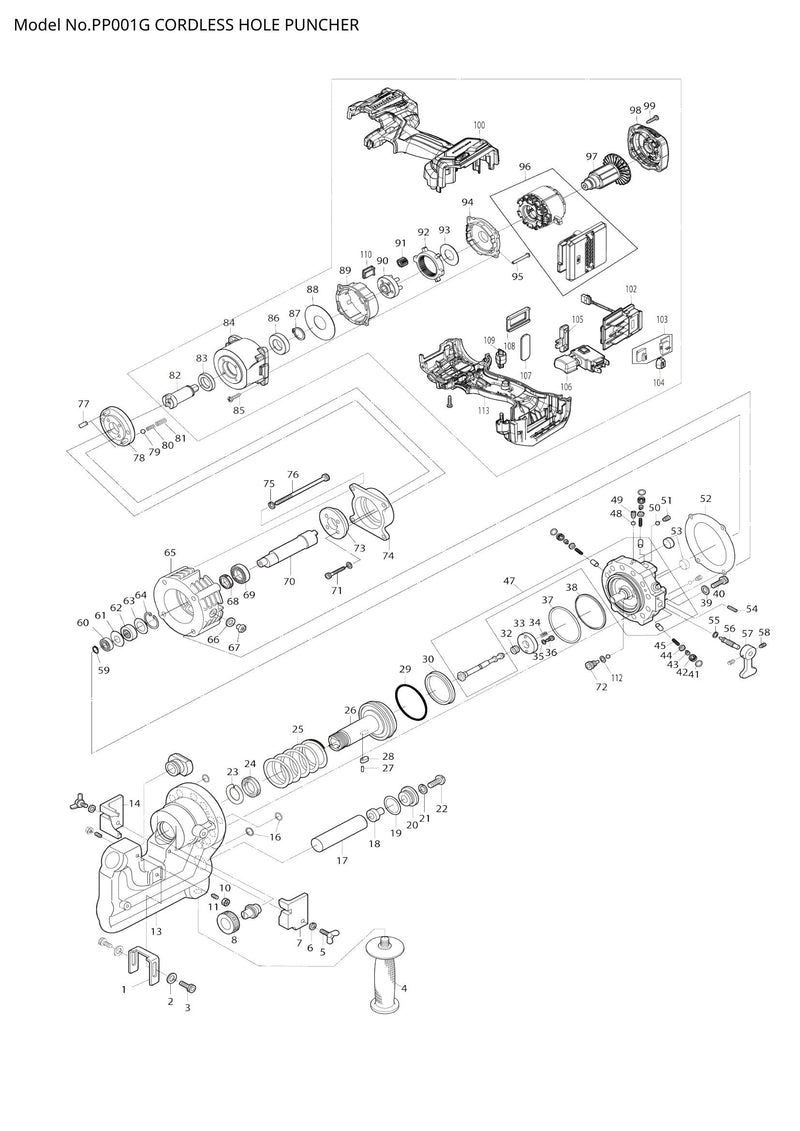

Explosionszeichnung – PP001G

Name: Explosionszeichnung – PP001G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Schlittenstopper (SKU: SC03505970)
Position 002 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
Position 003 – Innensechskantschraube M5x12 (Artikelnummer: SC00000059)
Position 004 – GRIP M14 (SKU: SC00000155)
Position 005 – FLÜGELSCHRAUBE M6X15 (SKU: SC07552000)
Position 006 – Unterlegscheibe SW6 (SKU: SC07610040)
Position 007 – STRIPPER R (SKU: SC03303570)
Position 008 – Stempelhaltemutter (SKU: SC03505320)
Position 010 – SECHSKANTMUTTER M6 (SKU: 931301-4)
Position 011 – Stellschraube (Kegelspitze) M6x1 (Artikelnummer: 913327-8)
Position 013 – C-RAHMEN KOMPLETT (SKU: SC03103740)
Position 014 – STRIPPER L (SKU: SC03302580)
Position 016 – O-RING P8 (SKU: SC06506010)
Position 017 – ÖLSTANDSTANGENSACK (SKU: SC09004910)
Position 018 – BUCHSE (SKU: SC03507000)
Position 019 – O-RING P26 (SKU: SC06505320)
Position 020 – BUCHSENHALTER (SKU: SC03507010)
Position 021 – Federscheibe 8 (SKU: SC00000065)
Position 022 – SPEZIAL-LINSENKOPFSCHRAUBE M8X2 (SKU: SC00000034)
Position 023 – Stützring (SKU: SC06503640)
Position 024 – SKY PACKING (SKU: SC06505880)
Position 025 – RÜCKHOLFEDER FÜR CUTTER RO (SKU: SC04000370)
Position 026 – STANZENSTANGE (SKU: SC03110760)
Position 027 – Federstift 2,5 x 10 (Artikelnummer: SC00000070)
Position 028 – SCHLÜSSEL (SKU: SC03700020)
Position 029 – O-RING S67 (SKU: SC06505510)
Position 030 – STANGENPACKUNG (SKU: SC00000096)
Position 032 – VENTILRÜCKSTELLFEDER (SKU: SC04005170)
Position 033 – ANSCHLAGPLATTE (SKU: SC03500690)
Position 034 – FEDER FÜR AUSLÖSEBIRNE (SKU: SC04004170)
Position 035 – Unterlegscheibe 4 (Artikelnummer: SC00000068)
Position 036 – Innensechskantschraube 4x6 (Artikelnummer: SC00000060)
Position 037 – O-RING G65 (SKU: SC06505190)
Position 038 – STÜTZRING G65 (SKU: SC06503630)
Position 039 – UNTERLEGSCHEIBE HW8 (SKU: SC07620040)
Position 040 – Innensechskantschraube M8x22 (Artikelnummer: SC07514130)
Position 041 – O-RING S-8 (SKU: SC06505590)
Position 042 – METALLVERPACKUNG (SKU: SC03500540)
Position 043 – FEDER #43449N2 (SKU: SC00000468)
Position 044 – RÜCKSCHLAGVENTIL #T43445 (SKU: SC00000464)
Position 045 – KOLBENRÜCKHOLFEDER (SKU: SC00000022)
Position 047 – Zylinder-, Kolben- und Ventilsatz (Artikelnummer: SC09050360)
Position 049 – Innensechskantschraube M5x5 (Artikelnummer: SC07523040)
Position 050 – STAHLKUGEL 3 (SKU: SC07900000)
Position 051 – Innensechskantschraube M4x4 (Artikelnummer: SC07521010)
Position 052 – LINER B (SKU: SC04601600)
Position 053 – MAGNET (SKU: SC00000020)
Position 054 – Federstift 4-20 (SKU: 951116-3)
Position 055 – O-RING P4 (SKU: SC00000158)
Position 056 – RÜCKLAUFVENTIL (SKU: SC00000146)
Position 057 – RÜCKLAUFHEBEL (SKU: SC00000147)
Position 058 – Stellschraube (Schneidkopf) M6X6 (Artikelnummer: 913301-6)
Position 059 – Sicherungsring STW5 (SKU: SC07411250)
Position 060 – KUGELLAGER 698 (SKU: SC07100050)
Position 061 – UNTERLEGSCHEIBE B (SKU: SC03301350)
Position 062 – NADELLAGER (SKU: SC07201030)
Position 063 – UNTERLEGSCHEIBE A (SKU: SC03301340)
Position 064 – Sicherungsring H25 (SKU: SC07411330)
Position 065 – PUMPENGEHÄUSE (SKU: SC03211330)
Position 066 – DICHTSCHEIBE (SKU: SC00000489)
Position 067 – T50 Rundkopfschraube M10x1 (SKU: SC07550510)
Position 068 – ÖLDICHTRING UE15257 (SKU: SC06504050)
Position 069 – KUGELLAGER 6002RU (SKU: SC00000050)
Position 070 – KURBELWELLE (SKU: SC03501070)
Position 071 – Innensechskantschraube M4x25 (Artikelnummer: SC07511070)
Position 072 – DICHTUNGSSCHRAUBE (SKU: SC03513230)
Position 073 – FLANSCH (SKU: SC03251180)
Position 074 – ABSTANDSHALTER (SKU: SC03251320)
Position 075 – Federscheibe 5 (SKU: SC07610030)
Position 076 – Innensechskantschraube M5x65 (Artikelnummer: SC07512130)
Position 077 – Blattfeder (SKU: SC04007990)
Position 078 – FLANSCH FÜR MOTOR (SKU: SC03252560)
Position 079 – STAHLKUGEL D6 (SKU: SC07900080)
Position 080 – POSITIONSFEDER B (SKU: SC04007970)
Position 081 – POSITIONSFEDER A (SKU: SC04007960)
Position 082 – SPINDEL (SKU: 327B59-7)
Position 083 – KUGELLAGER 6802LLB (SKU: 211233-4)
Position 084 – GETRIEBEGEHÄUSE (SKU: 312D97-4)
Position 085 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 086 – KUGELLAGER 6902LLB (SKU: 211234-2)
Position 087 – Sicherungsring S-15 (SKU: 961055-9)
Position 088 – Unterlegscheibe 15 (Artikelnummer: 253577-6)
Position 089 – GETRIEBEGEHÄUSE (SKU: 412367-8)
Position 090 – TRÄGER KOMPLETT (SKU: 141P06-6)
Position 091 – STIRNRAD 13 (SKU: 227A51-6)
Position 092 – INNENZAHNRAD 41 (SKU: 227A50-8)
Position 093 – Unterlegscheibe 13 (Artikelnummer: 253465-7)
Position 094 – MOTORHALTERUNG (SKU: 412368-6)
Position 095 – PH-SCHRAUBE M3X25 (SKU: 911047-8)
Position 096 – STATOR KOMPLETT (SKU: 629B35-0)
Position 097 – ROTOR (SKU: 619655-6)
Position 098 – HINTERE ABDECKUNG (SKU: 412361-0)
Position 099 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 100 – GEHÄUSESATZ (SKU: 1830K2-9)
Position 102 – TERMINALEINHEIT (SKU: 632P49-4)
Position 103 – SENSORSCHALTKREIS (SKU: 620C81-2)
Position 104 – LED-SCHALTUNG (SKU: 620549-0)
Position 105 – Verriegelungshebel (SKU: 413R94-8)
Position 106 – SCHALTER C3JR-4B (SKU: 651443-5)
Position 107 – Maskierungsetikett (SKU: 8063D5-2)
Position 108 – ABDECKUNG A (SKU: 413P19-0)
Position 109 – ABDECKUNG B (SKU: 413P20-5)
Position 110 – ABDECKUNG C (SKU: 413P38-6)
Position 112 – Federscheibe 5 (SKU: SC07610030)
Position 113 – GEHÄUSESATZ (SKU: 1830K2-9)
