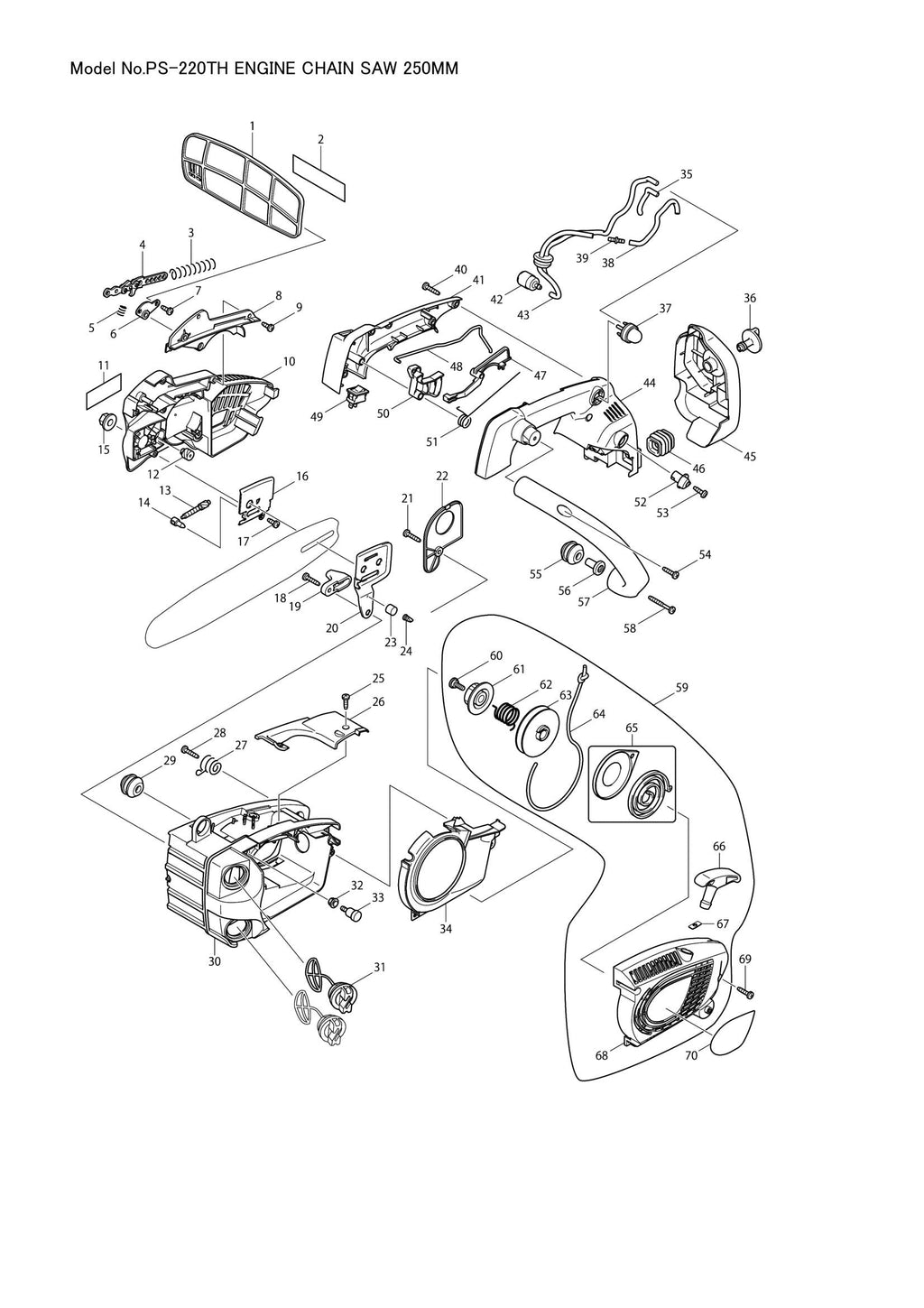

Explosionszeichnung – PS-220TH

Name: Explosionszeichnung – PS-220TH
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – WARNHINWEIS-ETIKETT (SKU: 810075-9)
Position 003 – DRUCKFEDER 9 (SKU: 233175-2)
Position 004 – Verbindungsplatte komplett (Artikelnummer: 163448-8)
Position 005 – DRUCKFEDER 6 (SKU: 231298-0)
Position 006 – HANDSCHUTZABDECKUNG (SKU: 418715-9)
Position 007 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 008 – FEDERABDECKUNG (SKU: 418716-7)
Position 009 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 011 – DOLMAR LOGO-ETIKETT (SKU: 819169-7)
Position 012 – SCHRÄGZAHNRAD 17 (SKU: 226590-7)
Position 013 – SCHRÄGZAHNRAD 8 (SKU: 226534-7)
Position 014 – EINSTELLSTIFT (SKU: 324464-7)
Position 015 – Sechskantmutter mit Bund M8 (Artikelnummer: 252145-2)
Position 017 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 018 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 019 – KETTENFÄNGER (SKU: 418710-9)
Position 021 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 022 – ÖLPUMPENDECKEL (SKU: 418707-8)
Position 023 – SCHWAMM 10 (SKU: 421877-4)
Position 024 – RÜCKSCHLAGVENTIL (SKU: 421298-0)
Position 026 – OBERE ABDECKUNG (SKU: 418701-0)
Position 027 – DÄMPFERFEDER (SKU: 324477-8)
Position 028 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 029 – PUFFERGUMMI (SKU: 421874-0)
Position 030 – GEHÄUSE KOMPLETT (SKU: 153911-9)
Position 032 – TÜLLE (SKU: 421875-8)
Position 033 – ENTLÜFTUNG (SKU: 168396-6)
Position 034 – SCHALLPLATTE (SKU: 418700-2)
Position 035 – ROHR 3-70 (SKU: 422036-3)
Position 036 – KNOPF 28 (SKU: 271422-3)
Position 037 – PRIMERPUMPE (SKU: 168398-2)
Position 040 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 041 – OBERE GRIFFABDECKUNG (SKU: 418696-7)
Position 044 – OBERER GRIFF (SKU: 418695-9)
Position 045 – REINIGERGEHÄUSEABDECKUNG (SKU: 418703-6)
Position 046 – LUFTKANAL (SKU: 421872-4)
Position 047 – Sperrhebel (Artikelnummer: 418706-0)
Position 048 – STANGE (SKU: 324468-9)
Position 049 – SCHALTER SLE6A2-GG-31 (SKU: 651525-3)
Position 051 – TORSIONSFEDER 11 (SKU: 231672-2)
Position 052 – CHOKEHEBEL (SKU: 418708-6)
Position 054 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 055 – PUFFERGUMMI (SKU: 421874-0)
Position 056 – Pufferkappe (Artikelnummer: 418709-4)
Position 057 – SEITENGRIFF (SKU: 418704-4)
Position 058 – Blechschraube 4x35 (Artikelnummer: 266053-1)
Position 059 – Rücklaufstarterbaugruppe (SKU: 125256-5)
Position 060 – Stellschraube A60701200080 (SKU: SG00000005)
Position 061 – NOCKENPLATTE A54308180700 (SKU: SG00000004)
Position 063 – ROLLE A54108100300 (SKU: SG00000001)
Position 065 – FEDERBAUGRUPPE A20403720201 (SKU: SG00000002)
Position 066 – STARTERKNOPF A5720A20000 (SKU: SG00000008)
Position 068 – STARTERGEHÄUSE KOMPLETT (SKU: 163449-6)
Position 069 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 070 – PS-220TH NAMENSSCHILD (SKU: 861168-5)
Position 071 – BREMSBAND (SKU: 345454-7)
Position 072 – KUPPLUNG KOMPLETT (SKU: 168391-6)
Position 073 – Unterlegscheibe 4 (Artikelnummer: 267195-4)
Position 074 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 075 – Unterlegscheibe 8 (Artikelnummer: 267284-5)
Position 076 – NADELKÄFIG (SKU: 212077-5)
Position 078 – SCHNECKENGETRIEBE (SKU: 221422-3)
Position 079 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 080 – ÖLPUMPE (SKU: 168393-2)
Position 081 – Unterlegscheibe 10 (Artikelnummer: 253758-2)
Position 082 – STECKER (SKU: 421873-2)
Position 083 – ÖLROHR (SKU: 421876-6)
Position 084 – FEDER (SKU: 231975-4)
Position 085 – KAPPE (SKU: 416274-7)
Position 087 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
Position 088 – Flanschbuchse M5X40 (SKU: 266354-7)
Position 090 – SCHALLDÄMPFERDICHTUNG (SKU: 418718-3)
Position 092 – DROSSELKLAPPENHALTER (SKU: 418717-5)
Position 094 – VERGASER (SKU: 168394-0)
Position 095 – O-RING 15 (SKU: 213221-7)
Position 096 – REINIGERKOFFER (SKU: 418702-8)
Position 097 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
Position 098 – LUFTFILTER (SKU: 443118-8)
Position 099 – MOTORKURZBLOCK (SKU: 125255-7)
Position 100 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 101 – ZYLINDERSATZ (SKU: 183944-0)
Position 102 – ÖLDICHTRING 12 (SKU: 213131-8)
Position 103 – KURBELWELLE KOMPLETT (SKU: 153910-1)
Position 107 – NADELKÄFIG 8X11X10 (SKU: 212955-9)
Position 108 – KOLBEN (SKU: 317811-9)
Position 109 – ÖLDICHTRING 12 (SKU: 213131-8)
Position 110 – KOLBENBOLZEN 8 (SKU: 324467-1)
Position 112 – KOLBENRING (SKU: 324463-9)
Position 113 – ZYLINDERSATZ (SKU: 183944-0)
Position 114 – SCHWUNGRAD (SKU: 317813-5)
Position 115 – TORSIONSFEDER (SKU: 231671-4)
Position 116 – RACHET (SKU: 345453-9)
Position 118 – Federscheibe 8 (Artikelnummer: 942201-3)
Position 119 – SECHSKANTMUTTER M8 (Artikelnummer: 931403-6)
Position 120 – DISTANZSTÜCK (Artikelnummer: 418714-1)
Position 121 – ZÜNDSPULE BAUGRUPPE (SKU: 125278-5)
Position 126 – SCHRAUBE (SKU: WJ00096325)
Position 128 – Membranbaugruppe (SKU: WJ00095586)
Position 130 – Dosierhebelstift (SKU: WJ00014477)
Position 131 – HEBEL (SKU: WJ00016648)
Position 132 – FEDER (SKU: WJ00983160)
Position 133 – SCHRAUBE (SKU: WJ00096424)
Position 134 – EINLASSNADELVENTIL (SKU: WJ00008282)
Position 135 – EINLASSSIEB (SKU: WJ00014070)
Position 136 – PUMPENMEMBRAN (SKU: WJ00009599)
Position 138 – JET (SKU: WJ00112241)
Position 139 – O-RING (SKU: WJ00016104)
Position 140 – SCHRAUBE M3X8 MIT UNTERLEGSCHEIBE (SKU: WJ00096364)
Position 141 – PUMPENGEHÄUSEBAUGRUPPE (SKU: WJ00052903)
Position 142 – SCHLAUCHSCHELLE (SKU: 324616-0)
Position 145 – Tellerscheibe 5 (SKU: 253929-1)

Explosionszeichnung – PS-220TH

Beschreibung

Explosionszeichnung – PS-220TH
