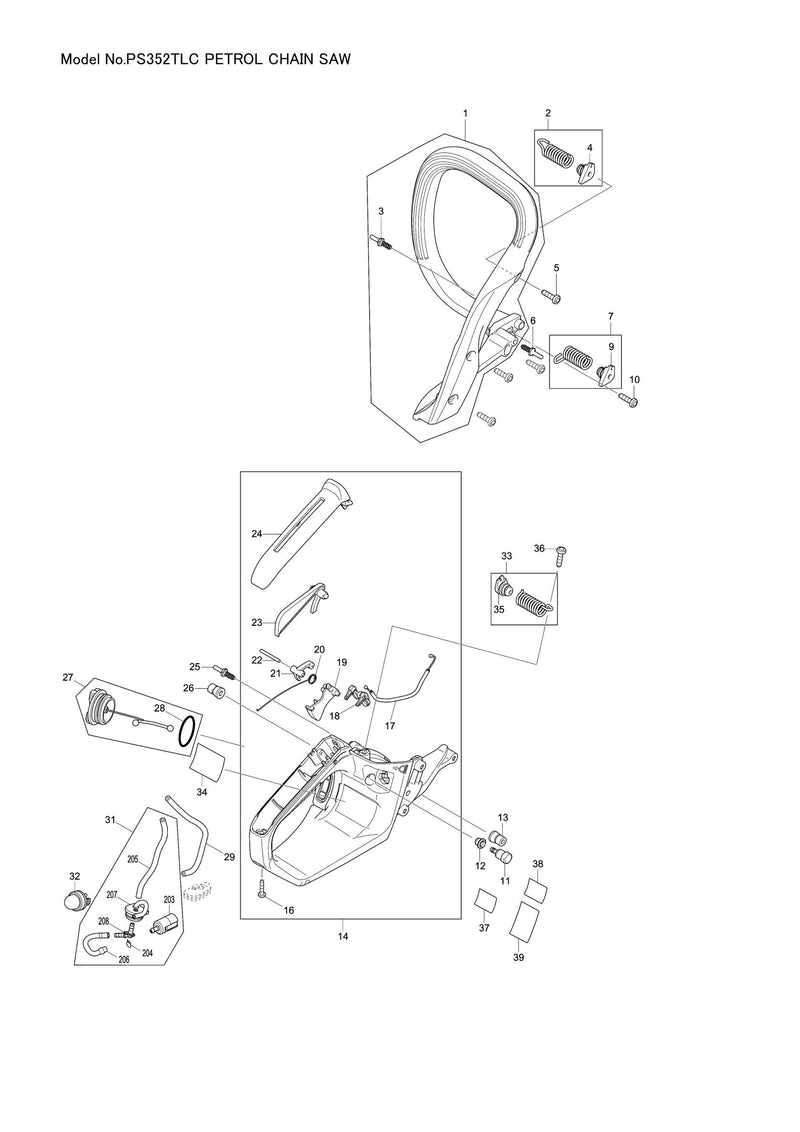

Explosionszeichnung – PS352TLC

Name: Explosionszeichnung – PS352TLC
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – VORDERER GRIFF KOMPLETT (SKU: 142225-1)
Position 003 – STOPPERSTIFT (SKU: 326339-6)
Position 004 – FEDERHALTER (SKU: 454506-4)
Position 005 – HL Blechschraube 5x20 (Artikelnummer: 266856-3)
Position 006 – STOPPERSTIFT (SKU: 326339-6)
Position 009 – FEDERHALTER (SKU: 454506-4)
Position 010 – HL Blechschraube 5x20 (Artikelnummer: 266856-3)
Position 011 – ENTLÜFTUNG (SKU: 168396-6)
Position 012 – TÜLLE (SKU: 424576-7)
Position 013 – SEITENSTOPPER (SKU: 424577-5)
Position 014 – RECHTE GRIFFBAUGRUPPE (SKU: 126346-7)
Position 016 – HL Blechschraube 4x18 (Artikelnummer: 266858-9)
Position 017 – GASZUG (SKU: 168812-8)
Position 018 – KABELHALTERUNG (SKU: 454501-4)
Position 019 – GASHEBEL (SKU: 454499-5)
Position 020 – RÜCKHOLFEDER (SKU: 233606-1)
Position 021 – KABELZUGHEBEL (SKU: 454500-6)
Position 022 – PIN 3 (Artikelnummer: 268187-6)
Position 023 – Sperrhebel (SKU: 454502-2)
Position 024 – GRIFFABDECKUNG (SKU: 454503-0)
Position 025 – STOPPERSTIFT (SKU: 326339-6)
Position 026 – SEITENSTOPPER (SKU: 424577-5)
Position 028 – O-RING 29,5 (SKU: 213080-9)
Position 029 – VERBINDUNGSROHR (SKU: 422116-5)
Position 030 – Staubschutztülle (Artikelnummer: 424573-3)
Position 031 – KRAFTSTOFFLEITUNGSBAUGRUPPE (SKU: 126347-5)
Position 032 – PRIMERPUMPE (SKU: 168398-2)
Position 034 – PS-352 TLC-NAMENSSCHILD (SKU: 814S97-5)
Position 035 – FEDERHALTER (SKU: 454506-4)
Position 036 – HL Blechschraube 5x20 (Artikelnummer: 266856-3)
Position 038 – SOUND 111DB LABEL (SKU: 805U48-1)
Position 040 – REINIGERABDECKUNG KOMPLETT (SKU: 142240-5)
Position 041 – HL Blechschraube 4x18 (Artikelnummer: 266858-9)
Position 042 – Zylinderdeckelbaugruppe (Artikelnummer: 126344-1)
Position 043 – SCHALTERKABEL (SKU: 632A97-3)
Position 044 – ERDUNGSKABEL (SKU: 632A98-1)
Position 046 – REINIGERBAUGRUPPE (SKU: 126370-0)
Position 047 – ERDPLATTE (SKU: 346704-3)
Position 048 – SCHALTERFEDER (SKU: 346705-1)
Position 049 – HL Blechschraube 4x45 (Artikelnummer: 266860-2)
Position 050 – HL Blechschraube 4x22 (Artikelnummer: 266861-0)
Position 051 – DÄMPFER (SKU: 424582-2)
Position 052 – SCHALTHEBEL (SKU: 454533-1)
Position 053 – DÄMPFER (SKU: 424582-2)
Position 055 – HALTERUNG (SKU: 454531-5)
Position 056 – HLHEAD BIND BOLZEN M4X16 (SKU: 266848-2)
Position 057 – SCHALLPLATTE (SKU: 454488-0)
Position 058 – INNENRING (SKU: 332074-6)
Position 059 – EINLASSROHR (SKU: 424571-7)
Position 060 – INNENRING (SKU: 332075-4)
Position 061 – DISTANZSTÜCK (Artikelnummer: 326304-5)
Position 062 – SCHALLDÄMPFERDICHTUNG (SKU: 413164-5)
Position 065 – BILDSCHIRM (SKU: 352023-7)
Position 066 – Blechschraube 4x8 (Artikelnummer: 266796-5)
Position 067 – HLBIND-SCHRAUBE M5X20 (SKU: 266851-3)
Position 068 – HLBIND-SCHRAUBE M5X10 (SKU: 266850-5)
Position 070 – Staubschutz (Artikelnummer: 346691-6)
Position 071 – HLBIND-SCHRAUBE M4X8 (SKU: 266936-5)
Position 082 – ZYLINDER KOMPLETT (SKU: 142223-5)
Position 083 – ZÜNDKERZE (BPMR8Y) (SKU: 649500-1)
Position 084 – KOLBENRING (SKU: 257365-3)
Position 086 – KOLBENBOLZEN (SKU: 268331-5)
Position 087 – NADELKÄFIG 1011 (SKU: 212127-6)
Position 088 – Anlaufscheibe (Artikelnummer: 346698-2)
Position 089 – Sicherungsring (Artikelnummer: 234307-4)
Position 091 – Bodendichtung (Artikelnummer: 413163-7)
Position 092 – HLHEAD BIND BOLZEN M4X16 (SKU: 266848-2)
Position 093 – TÜLLE (SKU: 424581-4)
Position 094 – ZÜNDSPULE (SKU: 126350-6)
Position 095 – PLATTE (SKU: 454520-0)
Position 096 – KURBELGEHÄUSE KOMPLETT (SKU: 142224-3)
Position 098 – DICHTUNG (SKU: 413165-3)
Position 104 – Flachkopfschraube M3x10 (Artikelnummer: 911013-5)
Position 105 – Membranventilabdeckung (Artikelnummer: 319022-2)
Position 106 – HLHEAD BIND BOLZEN M4X16 (SKU: 266848-2)
Position 107 – HLBIND-SCHRAUBE M4X12 (SKU: 266846-6)
Position 108 – HALTERUNG (SKU: 454489-8)
Position 109 – LUFTMANSCHETTE (SKU: 424572-5)
Position 110 – Flachkopfschraube M3x10 (Artikelnummer: 911013-5)
Position 117 – DRUCKFEDER 6 (SKU: 234207-8)
Position 120 – SPIKE BUMPER (SKU: 346695-8)
Position 121 – HL Blechschraube 5x16 (Artikelnummer: 266857-1)
Position 122 – FÜHRUNGSPLATTE ES (SKU: 346694-0)
Position 123 – RÜCKSCHLAGVENTIL (SKU: 421298-0)
Position 124 – HL BIND BOLZEN M5X14 (SKU: 266854-7)
Position 125 – KETTENFÄNGER (SKU: 346722-1)
Position 126 – HL Blechschraube 5x20 (Artikelnummer: 266856-3)
Position 127 – Pumpenabdeckung (SKU: 454509-8)
Position 128 – HLBIND-SCHRAUBE M4X12 (SKU: 266846-6)
Position 129 – Unterlegscheibe 10 (Artikelnummer: 267047-9)
Position 130 – SCHNECKENGETRIEBE (SKU: 221427-3)
Position 131 – NADELKÄFIG 1013 (SKU: 212129-2)
Position 132 – KUPPLUNGSTROMMEL KOMPLETT (SKU: 165725-4)
Position 133 – RÜCKPLATTE (SKU: 346693-2)
Position 134 – KUPPLUNGSBAUGRUPPE (SKU: 126348-3)
Position 138 – ÖLROHR (AUS) (SKU: 424579-1)
Position 140 – HLBIND-SCHRAUBE M4X12 (SKU: 266846-6)
Position 141 – ÖLROHRBAUGRUPPE (SKU: 126349-1)
Position 142 – KETTENABDECKUNGSBAUGRUPPE (SKU: 126374-2)
Position 143 – HL Blechschraube 4x12 (Artikelnummer: 266855-5)
Position 144 – Federabdeckung (SKU: 454515-3)
Position 145 – TORSIONSFEDER 6 (SKU: 233607-9)
Position 146 – HEBEL (SKU: 346702-7)
Position 147 – GEWICHT (SKU: 313265-8)
Position 148 – FÜHRUNGSPLATTE CS (SKU: 346699-0)
Position 149 – Blechschraube CT 3X8 (SKU: 266166-8)
Position 150 – GERADE KEGELRAD 14 (SKU: 227496-2)
Position 151 – EINSTELLSTIFT (SKU: 326310-0)
Position 152 – EINSTELLSCHRAUBE (SKU: 326312-6)
Position 154 – DRUCKFEDER 7 (SKU: 234304-0)
Position 155 – HEBEL KOMPLETT (SKU: 142234-0)
Position 157 – HL Blechschraube 4x12 (Artikelnummer: 266855-5)
Position 159 – Mutternabdeckung (SKU: 454519-5)
Position 160 – MUTTER KOMPLETT (SKU: 142235-8)
Position 161 – RAD KOMPLETT (SKU: 142288-7)
Position 170 – VORDERER SCHUTZ KOMPLETT (SKU: 142228-5)
Position 171 – HL Blechschraube 5x16 (Artikelnummer: 266857-1)
Position 172 – HALTER (SKU: 346697-4)
Position 173 – HALTER (SKU: 346697-4)
Position 174 – HL Blechschraube 5x16 (Artikelnummer: 266857-1)
Position 175 – HL Blechschraube 5x20 (Artikelnummer: 266856-3)
Position 177 – RÜCKLAUFSTARTERBAUGRUPPE (SKU: 126352-2)
Position 178 – ANLASSERGRIFF (SKU: 454522-6)
Position 179 – STARTERGEHÄUSE KOMPLETT (SKU: 142238-2)
Position 180 – FEDERBAUGRUPPE (SKU: SG00000020)
Position 181 – STARTSEIL (SKU: SG00000025)
Position 182 – ROLLE (SKU: 454523-4)
Position 183 – DÄMPFERFEDER (SKU: SG00000023)
Position 184 – Sperrrad (Artikelnummer: 454524-2)
Position 185 – Blechschraube 5x12 (Artikelnummer: 266777-9)
Position 186 – Lüfterabdeckung komplett (Artikelnummer: 142213-8)
Position 187 – SECHSKANTMUTTER M8-12 MIT CW (SKU: 264094-1)
Position 188 – SCHWUNGRAD KOMPLETT (SKU: 142236-6)
Position 190 – RATSCHE (SKU: 346703-5)
Position 191 – TORSIONSFEDER 15 (SKU: 233609-5)
Position 192 – HL Blechschraube 5x20 (Artikelnummer: 266856-3)
Position 193 – LUFTFÜHRUNGSPLATTE (SKU: 454493-7)
Position 194 – HL Blechschraube 4x12 (Artikelnummer: 266855-5)
Position 195 – DUMPER STOPPER (SKU: 424574-1)
Position 196 – TANKDECKEL KOMPLETT (SKU: 168508-1)
Position 197 – HL BIND BOLZEN M5X14 (SKU: 266854-7)
Position 198 – MOTORGEHÄUSEBAUGRUPPE (SKU: 135661-8)
Position 199 – DRUCKFEDER 3 (SKU: 234210-9)
Position 200 – HANDSCHUTZFÜHRUNG (SKU: 313212-9)
Position 201 – HL Blechschraube 5x20 (Artikelnummer: 266856-3)
Position 202 – O-RING 25 (SKU: 213355-6)
Position 203 – BENZINFILTER (SKU: 163518-3)
Position 204 – SCHLAUCHSCHELLE (SKU: 282020-8)
Position 205 – ÄUSSERES KRAFTSTOFFLEITUNGSROHR (SKU: 422113-1)
Position 206 – INNERES KRAFTSTOFFLEITUNGSROHR (SKU: 422114-9)
Position 207 – TÜLLE (SKU: 424575-9)
Position 208 – SCHLAUCHVERBINDUNG (SKU: 454508-0)
Position 209 – NADELFÜHRUNG (SKU: 424595-3)
Position 210 – Verschlussplatte (Artikelnummer: 454496-1)
Position 211 – Blattfeder (SKU: 232284-4)
Position 212 – HAKEN (SKU: 346696-6)
Position 215 – SCHRAUBE (SKU: ZJ00000063)
Position 216 – SCHRAUBE (MIT VERZAHNUNG) (SKU: ZJ00000014)
Position 217 – DECKEL, MESSUNG (SKU: ZJ00000055)
Position 219 – DICHTUNG, MESSKAMMER (SKU: ZJ00000011)
Position 220 – HEBEL (SKU: ZJ00000006)
Position 222 – PIN (SKU: ZJ00000008)
Position 223 – FEDER, DOSIERHEBEL (SKU: ZJ00000010)
Position 224 – VENTIL, EINLASSNADEL (SKU: ZJ00000007)
Position 225 – Hebel, Choke (Artikelnummer: ZJ00000048)
Position 226 – SIEB (SKU: ZJ00000003)
Position 227 – MEMBRAN, PUMPE (SKU: ZJ00000029)
Position 228 – DICHTUNG, PUMPE (SKU: ZJ00000016)
Position 229 – ABDECKUNG, PUMPE (SKU: ZJ00000056)
Position 230 – SCHRAUBE (PUMPENDECKEL) (SKU: ZJ00000020)
Position 231 – SCHRAUBE, HAUPTGEMISCH (SKU: ZJ00000051)
Position 232 – Schraube, Leerlaufgemisch (Artikelnummer: ZJ00000050)
Position 233 – Kolben (SKU: ZJ00000074)
Position 234 – O-RING (SKU: ZJ00000054)
Position 235 – FEDER (SKU: ZJ00000073)
Position 237 – Schraube, Drosselklappeneinstellung (SKU: ZJ00000061)
Position 238 – FEDER, EINSTELLSCHRAUBE (SKU: ZJ00000068)
Position 239 – AIR HEAD KIT (SKU: ZJ00000075)
Position 240 – DICHTUNGS- UND MEMBRANSATZ (SKU: ZJ00000076)
