PS35C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
PS35C exploded view

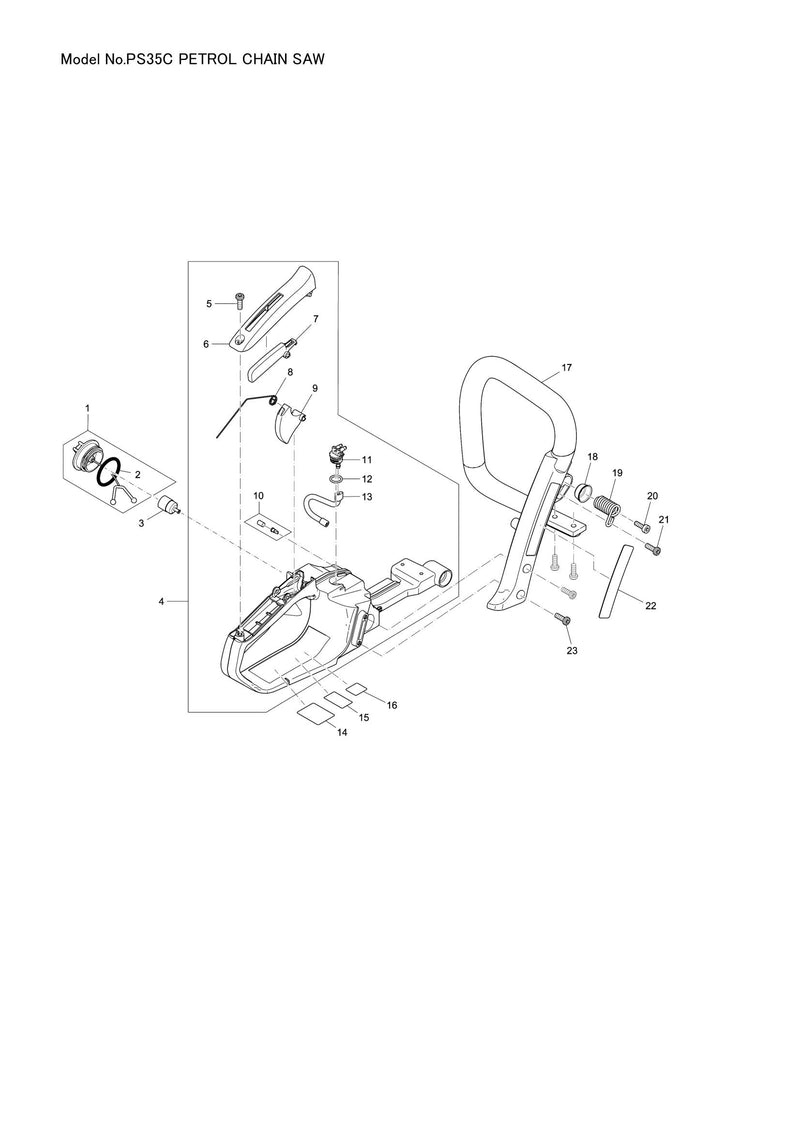

Explosionszeichnung – PS35C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – TANKDECKEL KOMPLETT (SKU: 168823-3)
  • Position 002 – O-RING 29,5 (SKU: 213080-9)
  • Position 004 – TANKBAUGRUPPE A ROT (SKU: 195757-7)
  • Position 005 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 006 – GRIFFSCHALE (SKU: 452021-2)
  • Position 007 – Fanghebel (SKU: 452020-4)
  • Position 008 – TORSIONSFEDER 10 (SKU: 231866-9)
  • Position 009 – GASHEBEL (SKU: 452019-9)
  • Position 010 – LUFTVENTILSATZ (SKU: 195762-4)
  • Position 011 – TREIBSTOFFNIPPEL (SKU: 452018-1)
  • Position 012 – O-RING 11,5 (SKU: 213586-7)
  • Position 013 – KRAFTSTOFFLEITUNG (SKU: 424456-7)
  • Position 014 – PS-35 C TYPENSCHILD (SKU: 850C74-7)
  • Position 016 – SOUND 113DB LABEL (SKU: 802K41-6)
  • Position 017 – ROHRGRIFF (SKU: 452036-9)
  • Position 018 – Tellerscheibe 6 (SKU: 346517-2)
  • Position 019 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 021 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 022 – DOLMAR LOGO-ETIKETT (SKU: 891899-2)
  • Position 023 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 024 – LUFTFILTERABDECKUNG (SKU: 452031-9)
  • Position 025 – LUFTFILTER (SKU: 423414-0)
  • Position 026 – Ansaugkrümmer (SKU: 452030-1)
  • Position 028 – DÄMPFUNGSSTOPFEN (SKU: 424173-9)
  • Position 029 – PRIMERPUMPE (SKU: 168398-2)
  • Position 030 – ROHR 2,5-55 (SKU: 422067-2)
  • Position 031 – ROHR 2,5-112 (SKU: 422065-6)
  • Position 032 – ROHR 3-70 (SKU: 422068-0)
  • Position 033 – ROHR 2,5-72 (SKU: 422066-4)
  • Position 034 – FLANSCHRING (SKU: 318634-8)
  • Position 035 – BUCHSE 17 (SKU: 346413-4)
  • Position 036 – ZWISCHENFLANSCH (SKU: 454874-5)
  • Position 037 – Ansaugschlauch (Artikelnummer: 424617-9)
  • Position 038 – RINGFEDER (SKU: 233971-8)
  • Position 039 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 040 – Schnappmutter M5 (Artikelnummer: 264044-6)
  • Position 042 – Blechschraube 3x10 (Artikelnummer: 266421-8)
  • Position 043 – KONTAKTFEDER (SKU: 346290-4)
  • Position 044 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 045 – HAUBE (SKU: 454875-3)
  • Position 048 – KÜHLPLATTE (SKU: 346764-5)
  • Position 049 – VERBINDUNGSGLIED (SKU: 326390-6)
  • Position 050 – DICHTUNG (SKU: 346304-9)
  • Position 052 – SCHALLDÄMPFER KOMPLETT (SKU: 168830-6)
  • Position 053 – FUNKENFÄNGER (SKU: 346823-5)
  • Position 058 – KOLBENRING 38 (SKU: 257366-1)
  • Position 059 – KOLBENBOLZEN (SKU: 326395-6)
  • Position 060 – RINGFEDER 9 (SKU: 234323-6)
  • Position 061 – ÖLDICHTRING 12 (SKU: 213141-5)
  • Position 063 – NADELKÄFIG 912 (SKU: 212093-7)
  • Position 066 – ÖLDICHTRING 12 (SKU: 213141-5)
  • Position 069 – TANKDECKEL KOMPLETT (SKU: 168823-3)
  • Position 070 – O-RING 29,5 (SKU: 213080-9)
  • Position 072 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 073 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 074 – ANZEIGEETIKETT (SKU: 816917-5)
  • Position 075 – CHOKEHEBEL (SKU: 452025-4)
  • Position 076 – GASGESTÄNGE (SKU: 452022-0)
  • Position 077 – HLTOP-SCHRAUBE 5X40 (Artikelnummer: 266608-2)
  • Position 078 – BUCHSE 6 (SKU: 326402-5)
  • Position 079 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 080 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 081 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 082 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 083 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 084 – ENTLÜFTUNGSVENTIL (SKU: 168504-9)
  • Position 085 – SPIKE BAR (SKU: 346301-5)
  • Position 086 – KLEMMENFEDER (SKU: 326210-4)
  • Position 087 – Isolierrohr 6-80 (Artikelnummer: 444042-8)
  • Position 088 – Zündkerzenstecker (Artikelnummer: 424522-0)
  • Position 089 – ZÜNDKERZE (SKU: 168401-9)
  • Position 090 – Isolierscheibe (Artikelnummer: 452670-5)
  • Position 093 – KABELBAUM (SKU: 168601-1)
  • Position 094 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 095 – PS-35 C MODELLNR. ETIKETT (SKU: 802K42-4)
  • Position 097 – ANLASSERGRIFF (SKU: 453783-5)
  • Position 098 – VIERKANTSCHEIBE 4 (SKU: 267847-7)
  • Position 099 – STARTSEIL (SKU: 444038-9)
  • Position 102 – TORSIONSFEDER 20 (SKU: 234253-1)
  • Position 103 – Nockenplatte (Artikelnummer: 453786-9)
  • Position 104 – Blechschraube 5x12 (Artikelnummer: 266777-9)
  • Position 105 – LUFTFÜHRUNGSPLATTE (SKU: 452026-2)
  • Position 106 – SECHSKANTMUTTER M8X1 (SKU: 264053-5)
  • Position 107 – Federscheibe 8 (Artikelnummer: 267822-3)
  • Position 108 – SCHWUNGRAD KOMPLETT (SKU: 140480-9)
  • Position 109 – KNARRENSATZ (SKU: 195761-6)
  • Position 110 – HANDSCHUTZ (SKU: 452032-7)
  • Position 112 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 113 – Unterlegscheibe 6 (Artikelnummer: 253715-0)
  • Position 114 – HANDSCHUTZFÜHRUNG (SKU: 313212-9)
  • Position 115 – DRUCKFEDER 3 (SKU: 234210-9)
  • Position 116 – Zugfeder 10 (Artikelnummer: 231868-5)
  • Position 117 – Verbindungsplatte komplett (Artikelnummer: 163500-2)
  • Position 118 – BUCHSE 6 (SKU: 325947-0)
  • Position 119 – Distanzblech (Artikelnummer: 346299-6)
  • Position 120 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 122 – Blechschraube 3x10 (Artikelnummer: 266421-8)
  • Position 123 – PUMPENANTRIEB (SKU: 452035-1)
  • Position 124 – ÖLSAUGLEITUNG KOMPLETT (SKU: 168645-1)
  • Position 125 – DRUCKFEDER 6 (SKU: 234207-8)
  • Position 127 – ÖLDRUCKLEITUNG (SKU: 424342-2)
  • Position 128 – ÖLPUMPE KOMPLETT (SKU: 161346-0)
  • Position 131 – Unterlegscheibe 10 (Artikelnummer: 267430-0)
  • Position 132 – Unterlegscheibe 10 (Artikelnummer: 267431-8)
  • Position 133 – KUPPLUNG KOMPLETT (SKU: 168607-9)
  • Position 134 – Zugfeder 5 (Artikelnummer: 231873-2)
  • Position 136 – Tellerscheibe 8 (SKU: 267833-8)
  • Position 137 – Sicherungsring E Typ 6 (Artikelnummer: 259033-4)
  • Position 141 – O-RING 7 (SKU: 213594-8)
  • Position 142 – SCHRÄGZAHNRAD ​​18 (SKU: 227744-9)
  • Position 143 – SCHRÄGZAHNRAD ​​11 (SKU: 227743-1)
  • Position 144 – GETRIEBEABDECKUNG PROFESSIONAL (SKU: 452667-4)
  • Position 145 – SPANNSCHLITTEN (SKU: 346300-7)
  • Position 147 – Blechschraube 3x10 (Artikelnummer: 266421-8)
  • Position 148 – FÜHRUNGSPLATTE (SKU: 346518-0)
  • Position 149 – KETTENRADSCHUTZ (SKU: 452034-3)
  • Position 150 – Sechskantbundmutter M8 (Artikelnummer: 264055-1)
  • Position 152 – RÜCKSPULFEDERSATZ (SKU: 195955-3)
  • Position 155 – Zylinderfußdichtung (Artikelnummer: 346760-3)
  • Position 156 – KURBELGEHÄUSEDICHTUNG (SKU: 346761-1)
  • Position 157 – Federstift 3-16 (SKU: 951063-8)
  • Position 158 – STECKER (SKU: 424618-7)
  • Position 159 – HÜLSE (SKU: 424631-5)
