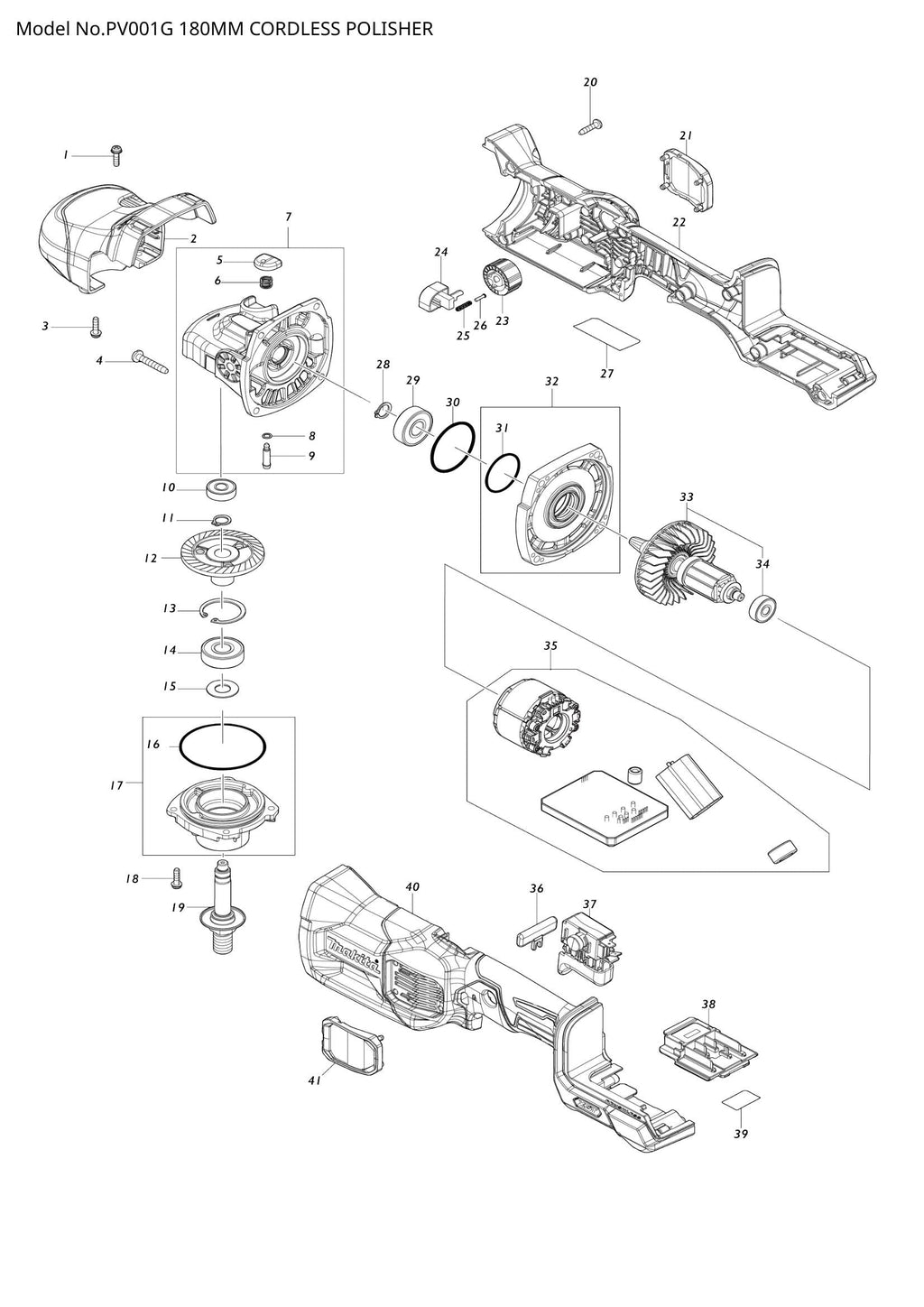

Explosionszeichnung – PV001G

Name: Explosionszeichnung – PV001G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 002 – KOPFABDECKUNG (SKU: 413F66-1)
Position 003 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 004 – Blechschraube 5x30 (Artikelnummer: 266173-1)
Position 005 – PIN-KAPPE (SKU: 412234-7)
Position 006 – DRUCKFEDER 8 (SKU: 233072-2)
Position 007 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 136628-9)
Position 008 – O-RING 5 (SKU: 213960-9)
Position 009 – Schulterstift 4 (SKU: 256546-6)
Position 010 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 011 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 012 – Spiralkegelrad 52 (Artikelnummer: 227953-0)
Position 013 – Sicherungsring R-32 (SKU: 962151-6)
Position 014 – KUGELLAGER 6201LLB (SKU: 211106-1)
Position 015 – Unterlegscheibe 12 (Artikelnummer: 267113-2)
Position 016 – O-RING 60 (SKU: 213654-6)
Position 017 – Lagergehäusebaugruppe (Artikelnummer: 136629-7)
Position 018 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 019 – SPINDEL KOMPLETT (SKU: 141J24-8)
Position 020 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 021 – Staubschutz (Artikelnummer: 422871-9)
Position 022 – MOTORGEHÄUSESATZ (SKU: 183V37-5)
Position 023 – ZIFFERBLATT 28 (SKU: 271472-8)
Position 024 – SUB-CONTROLLER (SKU: 620415-1)
Position 025 – DRUCKFEDER 3 (SKU: 233002-3)
Position 026 – NIET 2 (SKU: 255058-6)
Position 027 – PV001G TYPENSCHILD (SKU: 8115Y5-8)
Position 028 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 029 – KUGELLAGER 6201LLU (SKU: 211137-0)
Position 030 – O-RING 40 (SKU: 213842-5)
Position 031 – O-RING 32 (SKU: 213459-4)
Position 032 – GETRIEBEGEHÄUSEABDECKUNG (SKU: 136630-2)
Position 033 – ROTORBAUGRUPPE (SKU: 519738-1)
Position 034 – KUGELLAGER 627DDW (SKU: 210023-2)
Position 035 – STATOR KOMPLETT (SKU: 629B09-1)
Position 036 – SPERRKNOPF (SKU: 458972-7)
Position 037 – SCHALTER C3JR-4B-2L (SKU: 650020-0)
Position 038 – TERMINALEINHEIT (SKU: 632P65-6)
Position 039 – PV001G SERIENNR.-ETIKETT (SKU: 8116A3-0)
Position 040 – MOTORGEHÄUSESATZ (SKU: 183V37-5)
Position 041 – Staubschutz (Artikelnummer: 422871-9)

Explosionszeichnung – PV001G
