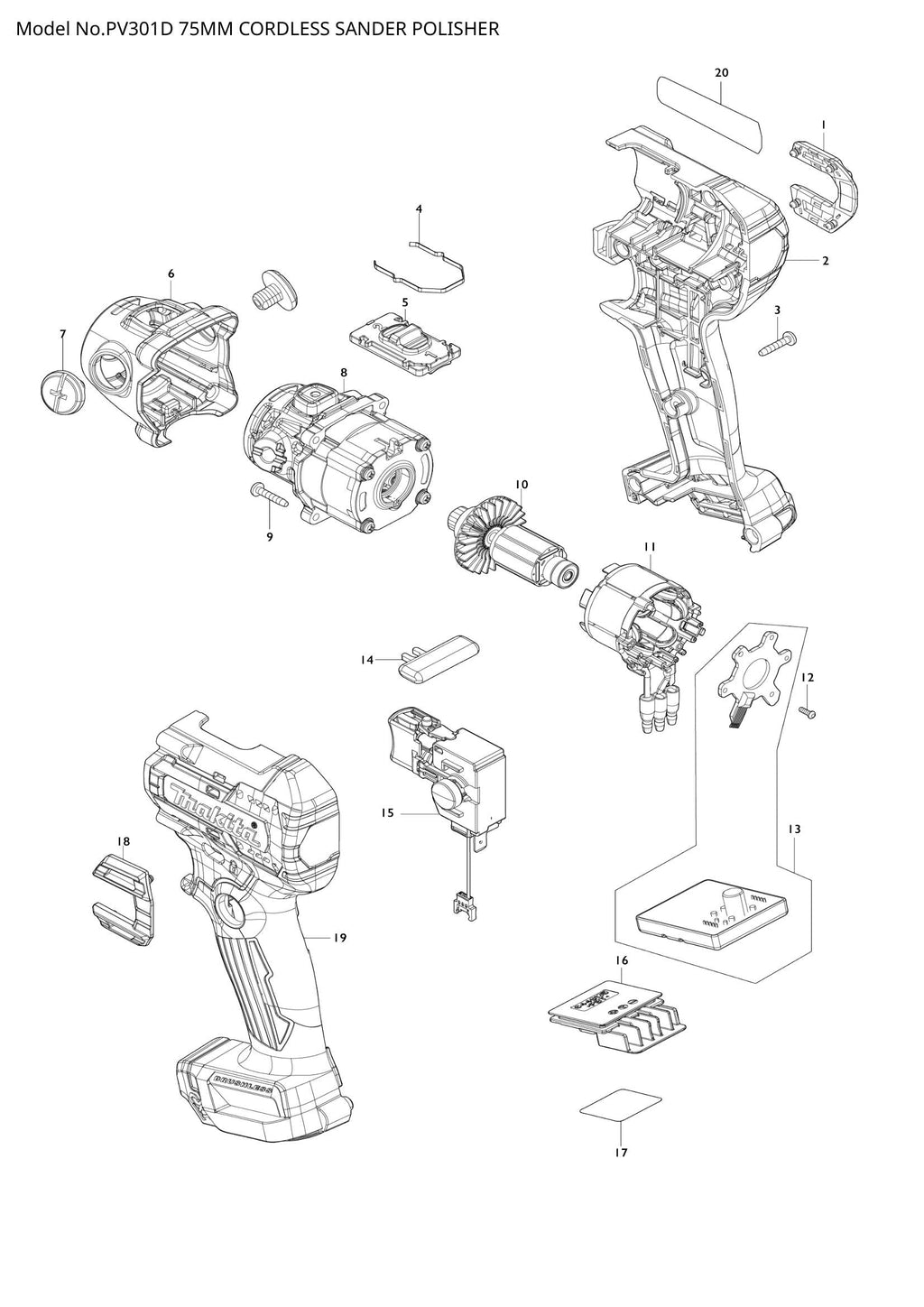

PV301D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
PV301D exploded view

Explosionszeichnung – PV301D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Staubschutz (SKU: 422613-1)
  • Position 002 – GEHÄUSESATZ (SKU: 191P13-9)
  • Position 003 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 004 – Blattfeder (SKU: 232659-7)
  • Position 005 – GESCHWINDIGKEITSWECHSELHEBELBAUGRUPPE (SKU: 127720-2)
  • Position 006 – KOPFABDECKUNG (SKU: 413228-5)
  • Position 007 – +RUNDKOPFSCHRAUBE M8X10 (SKU: 413229-3)
  • Position 009 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 010 – ROTOR (SKU: 619663-7)
  • Position 011 – STATOR (SKU: 629A37-0)
  • Position 012 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 014 – SPERRKNOPF (SKU: 412697-7)
  • Position 015 – SCHALTER C3JW-4B-L6 (SKU: 651489-1)
  • Position 016 – TERMINAL (SKU: 644813-5)
  • Position 017 – PV301D SERIENNR.-ETIKETT (SKU: 858C13-1)
  • Position 018 – Staubschutz (Artikelnummer: 422613-1)
  • Position 019 – GEHÄUSESATZ (SKU: 191P13-9)
  • Position 020 – PV301D-TYPENSCHILD (SKU: 858C06-8)
