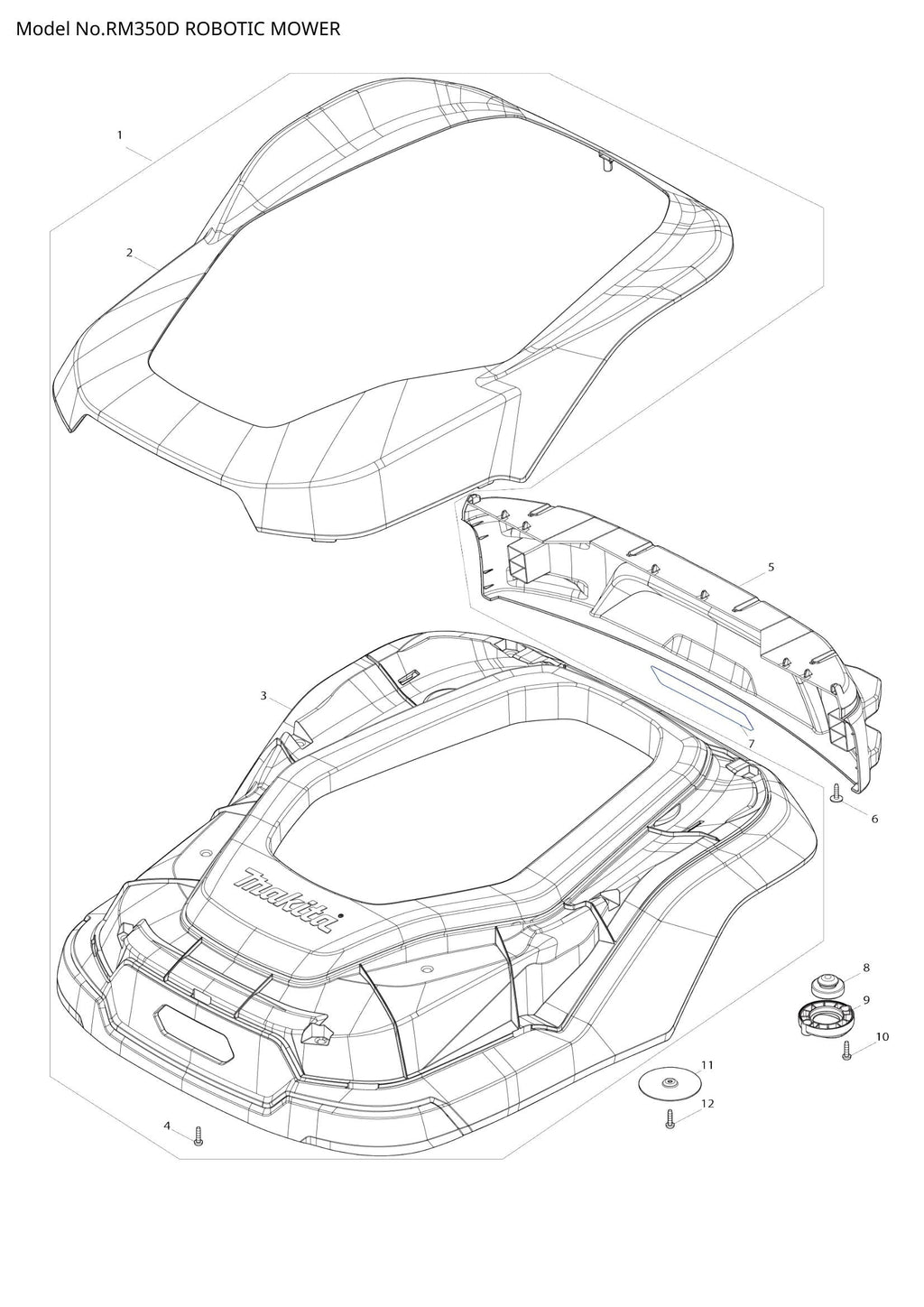

Explosionszeichnung – RM350D

Name: Explosionszeichnung – RM350D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – OBERE ABDECKUNG (SKU: 122E85-7)
Position 002 – ABDECKUNG (SKU: 413S26-1)
Position 003 – OBERE ABDECKUNG KOMPLETT (SKU: 141R82-2)
Position 004 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 006 – Blechschraube Flansch 4x18 (Artikelnummer: 265620-9)
Position 007 – RM350D-TYPENSCHILD (SKU: 8143H9-8)
Position 008 – Gummihalterung (SKU: 422A40-8)
Position 009 – GUMMIHALTER (SKU: 413S28-7)
Position 010 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 011 – SENSORPLATTE (SKU: 347B51-7)
Position 012 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 013 – STOP-TASTE (SKU: 413S11-4)
Position 014 – DRUCKFEDER 6 (SKU: 232836-1)
Position 015 – STOPP-TASTENARM (SKU: 413S12-2)
Position 016 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 017 – SPERRKNOPF (SKU: 413S13-0)
Position 018 – DRUCKFEDER 11 (SKU: 234347-2)
Position 019 – SCHALTEREINHEIT (SKU: 632U81-8)
Position 020 – SCHALTERHALTER (SKU: 413S14-8)
Position 021 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 022 – DISPLAYABDECKUNG A (SKU: 413S09-1)
Position 024 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 025 – DISPLAYABDECKUNG B (SKU: 413S10-6)
Position 026 – STANGE 6 (SKU: 327C13-7)
Position 027 – Blechschraube 4x14 (Artikelnummer: 266192-7)
Position 028 – TORSIONSFEDER 8 (SKU: 232600-0)
Position 029 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 030 – REFLEKTOR (SKU: 413S17-2)
Position 031 – UI-CONTROLLER-REPARATURSATZ (SKU: 1914D5-4)
Position 032 – SUMMERSCHALTUNG (SKU: 620M23-6)
Position 033 – Blechschraube Flansch 4x18 (Artikelnummer: 265620-9)
Position 034 – FÜHRUNGSEINHEIT H (SKU: 638A52-3)
Position 035 – FÜHRUNGSEINHEIT G (SKU: 638A51-5)
Position 036 – FÜHRUNGSEINHEIT H (SKU: 638A52-3)
Position 037 – Schieberabdeckung (SKU: 413S45-7)
Position 038 – FILZRING 9 (SKU: 422A88-0)
Position 039 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 040 – FEDERABDECKUNG (SKU: 413S44-9)
Position 041 – SCHIEBER (SKU: 413S43-1)
Position 042 – FEDERHALTER (SKU: 413S42-3)
Position 043 – WELLE (SKU: 327C14-5)
Position 044 – Zugfeder 7 (Artikelnummer: 232809-4)
Position 045 – Gleitsockel komplett (Artikelnummer: 141R83-0)
Position 046 – LED-SCHALTUNG (SKU: 620M22-8)
Position 047 – SIEGEL (SKU: 422A46-6)
Position 048 – FILTER (SKU: 443129-3)
Position 049 – Druckfeder 11 (Artikelnummer: 232858-1)
Position 050 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 051 – OBERE GEHÄUSEBAUGRUPPE (SKU: 122E82-3)
Position 052 – KLEMME (SKU: 687F91-0)
Position 053 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 054 – INDUKTIVER SENSORKREIS (SKU: 620M20-2)
Position 055 – Blechschraubenflansch 4X14 (SKU: 265D18-4)
Position 056 – INDUKTIVER SENSORKREIS (SKU: 620M20-2)
Position 057 – Blechschraubenflansch 4x14 (Artikelnummer: 265D18-4)
Position 058 – HALL-IC-SCHALTUNG (SKU: 620M21-0)
Position 059 – Blechschraube Flansch 4x14 (Artikelnummer: 265D18-4)
Position 060 – HALL-IC-SCHALTUNG (SKU: 620M21-0)
Position 061 – Blechschraubenflansch 4X14 (SKU: 265D18-4)
Position 062 – HALL-IC-SCHALTUNG (SKU: 620M21-0)
Position 063 – Blechschraubenflansch 4X14 (SKU: 265D18-4)
Position 064 – KLEMME (SKU: 687F91-0)
Position 065 – BATTERIEHALTER (SKU: 413S21-1)
Position 066 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 067 – SCHALTER DRH-03S-DDK32-02R (SKU: 650047-0)
Position 069 – FÜHRUNGSEINHEIT F (SKU: 638A50-7)
Position 070 – Akku BL1850V Set (SKU: 1914M2-3)
Position 071 – KISSEN (SKU: 422A43-2)
Position 072 – SIEGEL (SKU: 422A47-4)
Position 073 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 074 – CONTROLLER-REPARATURSATZ (SKU: 1914D4-6)
Position 075 – LEITEREINHEIT C (SKU: 638A47-6)
Position 076 – FÜHRUNGSEINHEIT E (SKU: 638A49-2)
Position 077 – FÜHRUNGSEINHEIT B (SKU: 638A46-8)
Position 078 – FÜHRUNGSEINHEIT A (SKU: 638A45-0)
Position 079 – STANGE 6 (SKU: 327C13-7)
Position 080 – Reparatur von Lichtschranken (Artikelnummer: 1910J8-6)
Position 081 – SENSORBASIS B (SKU: 413S40-7)
Position 082 – KLEMME (SKU: 687F91-0)
Position 083 – Blechschraubenflansch 4x14 (Artikelnummer: 265D18-4)
Position 084 – DRAHT-ERKENNUNGSKREIS (SKU: 620M19-7)
Position 085 – Blechschraubenflansch 4X14 (SKU: 265D18-4)
Position 086 – DRAHT-ERKENNUNGSKREIS (SKU: 620M19-7)
Position 087 – Blechschraube Flansch 4x14 (Artikelnummer: 265D18-4)
Position 088 – DRAHT-ERKENNUNGSKREIS (SKU: 620M19-7)
Position 089 – Reparatur von Fotounterbrechern SE (SKU: 1910J8-6)
Position 090 – SENSORBASIS A (SKU: 413S39-2)
Position 091 – Reparatur von Lichtschranken (Artikelnummer: 1910J8-6)
Position 092 – SENSORBASIS A (SKU: 413S39-2)
Position 093 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 094 – Anschlusshalterabdeckung (Artikelnummer: 413S23-7)
Position 095 – DRUCKFEDER 17 (SKU: 232849-2)
Position 096 – Anschlusshalterbaugruppe (Artikelnummer: 137070-7)
Position 097 – Unterlegscheibe 8 (SKU: 253608-1)
Position 098 – TERMINAL-SCHIEBER (SKU: 413U92-0)
Position 099 – DRUCKFEDER 8 (SKU: 232837-9)
Position 100 – TERMINAL A (SKU: 654896-7)
Position 101 – Blechschraubenflansch 4x18 (Artikelnummer: 265620-9)
Position 102 – TERMINAL SLIDER (SKU: 413U92-0)
Position 103 – TERMINAL A (SKU: 654896-7)
Position 104 – DRUCKFEDER 8 (SKU: 232837-9)
Position 105 – Blechschraube Flansch 4x18 (Artikelnummer: 265620-9)
Position 107 – Unterlegscheibe 8 (SKU: 253608-1)
Position 108 – O-RING 22 (SKU: 213382-3)
Position 109 – USB-KAPPE (SKU: 413S22-9)
Position 110 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 111 – Gleichstrommotor (SKU: 629C26-7)
Position 112 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 113 – HÖHENVERSTELLBARER BASISSTÜCK (SKU: 413S35-0)
Position 114 – Flachkopfschraube M3x8 (Artikelnummer: 911008-8)
Position 115 – STIRNRAD 16 (SKU: 227B09-1)
Position 116 – HÖHENEINSTELLSCHRAUBE (SKU: 413S36-8)
Position 117 – STIRNRAD 27 (SKU: 227B10-6)
Position 118 – Blechschraube BIND 3X14 (SKU: 266404-8)
Position 122 – MOTORGEHÄUSE (SKU: 413S29-5)
Position 123 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 126 – FALTENBALG A (SKU: 422A44-0)
Position 127 – KLINGENABDECKUNG (SKU: 413S31-8)
Position 128 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 130 – KLINGENBASIS (SKU: 413S32-6)
Position 131 – KLINGENSATZ G (SKU: 1913M9-3)
Position 132 – + BINDEKOPFSCHRAUBE M4X5 (SKU: 265D19-2)
Position 133 – Flachkopfschraube M3x8 (Artikelnummer: 911008-8)
Position 134 – UNTERFAHRSCHUTZ (SKU: 347B52-5)
Position 135 – KUGELLAGER 6800ZZ (SKU: 210171-7)
Position 136 – NABE (SKU: 413S33-4)
Position 137 – KUGELLAGER 6800ZZ (SKU: 210171-7)
Position 138 – SECHSKANTMUTTER M8 (SKU: 931402-8)
Position 139 – Mutternabdeckungsbaugruppe (SKU: 122G00-3)
Position 140 – Blechschraube BIND 3X14 (SKU: 266404-8)
Position 142 – HINTERRADABDECKUNG (SKU: 413S50-4)
Position 143 – SECHSKANT-SICHERUNGSMUTTER M8-13 (SKU: 252105-4)
Position 144 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 145 – Blechschraubenflansch 4x14 (Artikelnummer: 265D18-4)
Position 146 – DRAHT-ERKENNUNGSKREIS (SKU: 620M19-7)
Position 147 – HINTERRADBAUGRUPPE (SKU: 122E87-3)
Position 148 – SCHLÜSSEL 4 (SKU: 254204-8)
Position 149 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 150 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 151 – MOTORHALTERUNG (SKU: 122F99-2)
Position 153 – Gleichstrommotor (SKU: 629C25-9)
Position 155 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 156 – KUGELLAGER 688LLU (SKU: 210211-1)
Position 157 – KUGELLAGER 688LLU (SKU: 210211-1)
Position 158 – VORDERE WELLE (SKU: 327C11-1)
Position 159 – VORDERRADKAPPE (SKU: 413S48-1)
Position 160 – KUGELLAGER 688LLU (SKU: 210211-1)
Position 161 – VORDERRAD L (SKU: 413S46-5)
Position 162 – KUGELLAGER 688LLU (SKU: 210211-1)
Position 163 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 164 – VORDERREIFEN (SKU: 422A41-6)
Position 165 – VORDERRAD R (SKU: 413S47-3)
Position 166 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 171 – DACHABDECKUNG B (SKU: 413S62-7)
Position 172 – DACHABDECKUNG A (SKU: 413S61-9)
Position 173 – NIET 7 (SKU: 412987-8)
Position 174 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 175 – DACH (SKU: 413S60-1)
Position 176 – Reparatursatz für Ladekreise (Artikelnummer: 1914D7-0)
Position 177 – KABELABDECKUNG (SKU: 413S63-5)
Position 178 – ST CONTROLLER REPARATURSATZ (SKU: 1914D6-2)
Position 179 – RM350D STATION NAMENSSCHILD (SKU: 8143J3-4)
Position 180 – STATION GEHÄUSE (SKU: 413S54-6)
Position 181 – O-RING 5 (SKU: 213005-3)
Position 182 – LENS ST (SKU: 413S65-1)
Position 183 – STECKERADAPTER (SKU: 413S64-3)
Position 184 – Klemmengehäuseabdeckung (SKU: 413S59-6)
Position 185 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 186 – CAP 19 (SKU: 286238-3)
Position 187 – TERMINAL C (SKU: 654899-1)
Position 188 – TERMINAL (SKU: 654898-3)
Position 189 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 190 – LADEABDECKUNG (SKU: 413S55-4)
Position 191 – DICHTUNG (SKU: 422A48-2)
Position 192 – STATION BASIS KOMPLETT (SKU: 141R84-8)
Position 193 – Blechschraube 4x20 (Artikelnummer: 266045-0)
