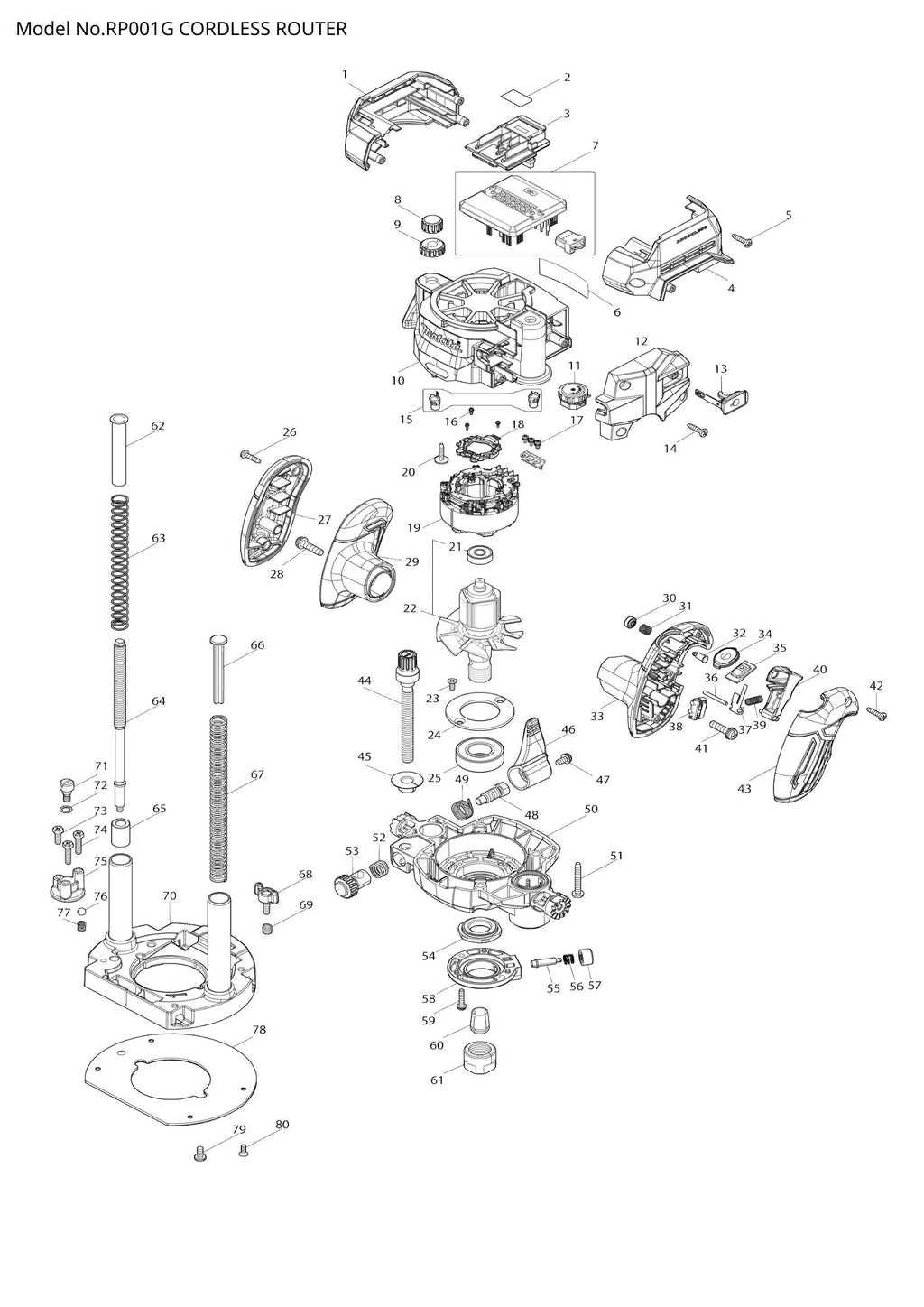

Explosionszeichnung – RP001G

Name: Explosionszeichnung – RP001G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – BATTERIEGEHÄUSE-SET (SKU: 1830L2-6)
Position 002 – RP001G SERIENNR.-ETIKETT (SKU: 8146D1-4)
Position 003 – TERMINALEINHEIT (SKU: 632P65-6)
Position 004 – BATTERIEGEHÄUSE-SET (SKU: 1830L2-6)
Position 005 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 006 – RP001G NAMENSSCHILD (SKU: 8146C9-1)
Position 007 – CONTROLLER (SKU: 620P41-2)
Position 008 – FLÜGELMUTTER M10 (SKU: 252643-6)
Position 009 – NYLONMUTTER M10 (SKU: 410129-8)
Position 010 – MOTORGEHÄUSEBAUGRUPPE (SKU: 137116-9)
Position 011 – WÄHLSCHALTUNG (SKU: 620P09-8)
Position 012 – MOTORGEHÄUSEABDECKUNG (SKU: 4130A2-8)
Position 013 – KAPPE KOMPLETT (SKU: 140F99-0)
Position 014 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 015 – LED-SCHALTUNG (SKU: 620P08-0)
Position 016 – Flachkopfschraube M2x6 (Artikelnummer: 652119-7)
Position 017 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
Position 018 – SENSOREINHEIT (SKU: 620P30-7)
Position 019 – STATOR (SKU: 629A40-1)
Position 020 – Blechschraubenflansch 4x18 (Artikelnummer: 265620-9)
Position 021 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 022 – ROTORBAUGRUPPE (SKU: 519853-1)
Position 023 – + SENKKOPFSCHRAUBE (Artikelnummer: 265135-6)
Position 024 – LAGERHALTER 50 (SKU: 285711-0)
Position 025 – KUGELLAGER 6004DDW (SKU: 211326-7)
Position 026 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 027 – GRIFFABDECKUNGSSATZ (SKU: 1830L5-0)
Position 028 – Flachkopfschraube M6x25 (Artikelnummer: 911343-4)
Position 029 – GRIFFABDECKUNGSSATZ (SKU: 1830L5-0)
Position 030 – LOCK-ON-TASTE (SKU: 4130B0-9)
Position 031 – DRUCKFEDER 7 (SKU: 233127-3)
Position 032 – Bundstift 6 (SKU: 256A77-1)
Position 033 – GRIFFABDECKUNGSSATZ (SKU: 1830L4-2)
Position 034 – SCHALTERPLATTE KOMPLETT (SKU: 142303-7)
Position 035 – SCHALTKREIS (SKU: 620P29-2)
Position 036 – PIN 3 (Artikelnummer: 256267-0)
Position 037 – Blattfeder (SKU: 232672-5)
Position 038 – SCHALTEREINHEIT (SKU: 632V51-3)
Position 039 – DRUCKFEDER 5 (SKU: 231372-4)
Position 040 – SCHALTHEBEL (SKU: 4130A8-6)
Position 041 – Flachkopfschraube M6x25 (Artikelnummer: 911343-4)
Position 042 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 043 – GRIFFABDECKUNGSSATZ (SKU: 1830L4-2)
Position 044 – Rändelschraube M10X90 (SKU: 265739-4)
Position 045 – TIEFENZEIGER (SKU: 452474-5)
Position 046 – Verriegelungshebel (Artikelnummer: 450950-3)
Position 047 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 048 – Stellschraube M10 (Artikelnummer: 265D65-5)
Position 049 – TORSIONSFEDER 15 (SKU: 233538-2)
Position 050 – MOTORHALTERUNG KOMPLETT (SKU: 141V92-3)
Position 051 – Blechschraube 5x35 (Artikelnummer: 266373-3)
Position 052 – DRUCKFEDER 12 (SKU: 231231-2)
Position 053 – HALBMUTTER KOMPLETT (SKU: 153476-1)
Position 054 – HALTERUNG (SKU: 285059-0)
Position 055 – Bundstift 6 (Artikelnummer: 268234-3)
Position 056 – DRUCKFEDER 8 (SKU: 233072-2)
Position 057 – DRUCKKNOPF (SKU: 450942-2)
Position 058 – HALTERABDECKUNG (SKU: 312F22-7)
Position 059 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 060 – Spannzangenkegel 12 mm (Artikelnummer: 763628-2)
Position 061 – SPANNZANGENMUTTER (SKU: 763629-0)
Position 062 – SILENT POLE (SKU: 450943-0)
Position 063 – DRUCKFEDER 13 (SKU: 233303-9)
Position 064 – SCHRAUBE M10 (SKU: 327D67-0)
Position 065 – HÜLSE 9 (SKU: 257735-6)
Position 066 – POLE (Artikelnummer: 417252-0)
Position 067 – DRUCKFEDER 12 (SKU: 232877-7)
Position 068 – Rändelschraube M5X16 (SKU: 265761-1)
Position 069 – DRUCKFEDER 7 (SKU: 231240-1)
Position 070 – BASIS KOMPLETT (SKU: 141V93-1)
Position 071 – - Senkkopfschraube M6 (Artikelnummer: 251467-7)
Position 072 – O-RING 8 (SKU: 213030-4)
Position 073 – +Sechskantschraube M5x14 (Artikelnummer: 265586-3)
Position 074 – +Sechskantschraube M5X20 (SKU: 265587-1)
Position 075 – STOPPER (SKU: 315931-3)
Position 076 – STAHLKUGEL 7.0 (SKU: 216022-2)
Position 077 – DRUCKFEDER 5 (SKU: 231419-4)
Position 078 – GRUNDPLATTE (SKU: 4130A3-6)
Position 079 – + BINDEKOPFSCHRAUBE M5X10 (SKU: 265133-0)
Position 080 – Senkkopfschraube M4 (Artikelnummer: 912112-6)

Explosionszeichnung – RP001G

Beschreibung

Explosionszeichnung – RP001G
