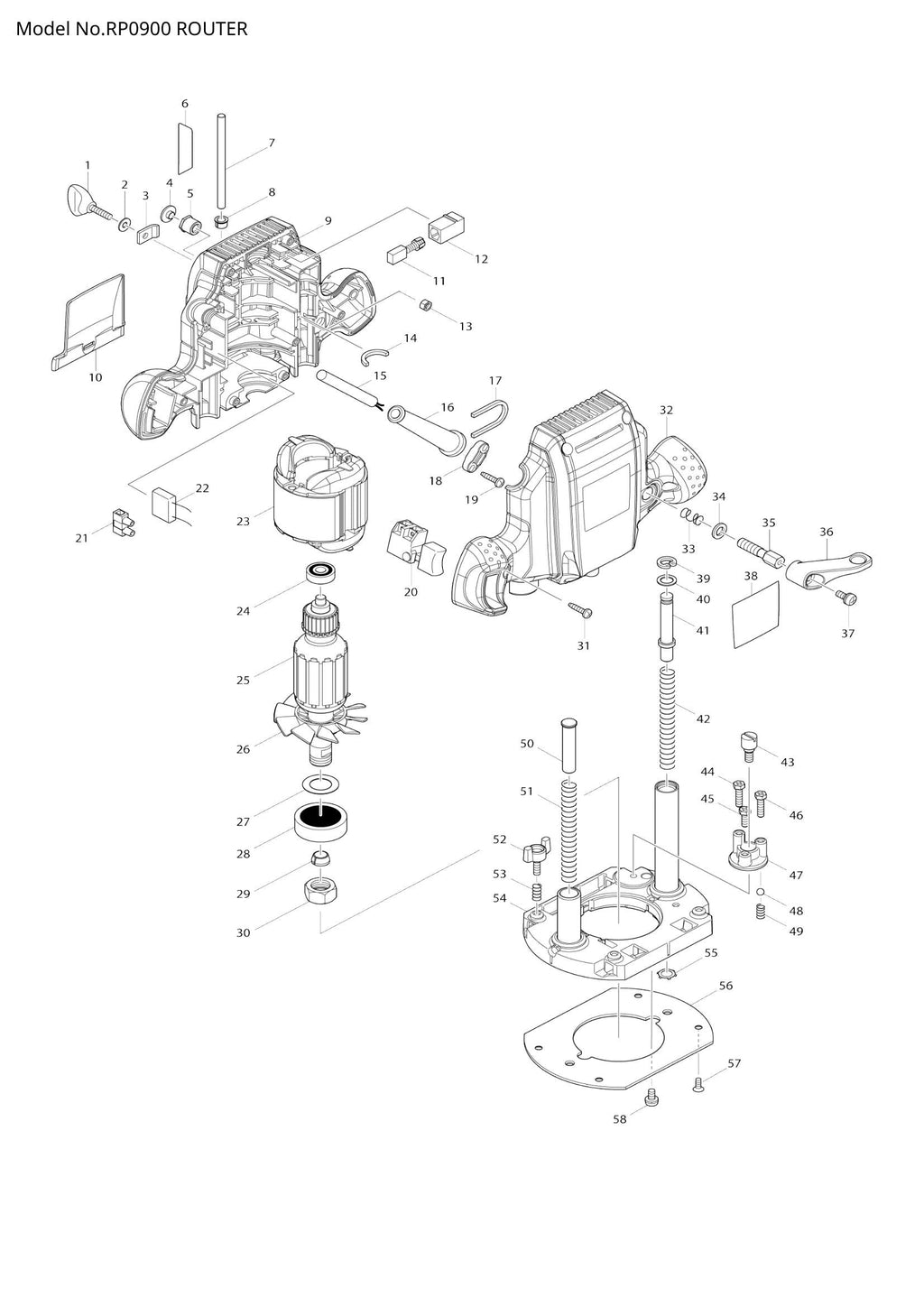

Explosionszeichnung – RP0900

Name: Explosionszeichnung – RP0900
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SCHRAUBE M5X20 (SKU: 251878-6)
Position 002 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
Position 003 – DRUCKPLATTE (SKU: 346007-5)
Position 005 – SECHSKANTMUTTER M8 (SKU: 252094-3)
Position 006 – WAAGENETIKETT (SKU: 816924-8)
Position 007 – STOPPER-POLE (SKU: 321948-6)
Position 008 – TIEFENZEIGER (SKU: 451035-8)
Position 010 – Spanabweiser (Artikelnummer: 450820-6)
Position 012 – Bürstenhalter 6-10 (Artikelnummer: 643601-7)
Position 013 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
Position 014 – FILZ (SKU: 443073-4)
Position 015 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
Position 016 – Kabelschutz 10-85 (Artikelnummer: 682504-0)
Position 017 – FILZ (SKU: 443074-2)
Position 018 – Zugentlastung (Artikelnummer: 687124-5)
Position 019 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 020 – SCHALTER SGE115CDY-5 (SKU: 651280-7)
Position 021 – Klemmenblock 1P (SKU: 654532-5)
Position 022 – Rauschunterdrücker (Artikelnummer: 645200-1)
Position 025 – ANKERBAUGRUPPE 240 V (SKU: 513779-9)
Position 027 – Unterlegscheibe 17 (Artikelnummer: 267114-0)
Position 028 – KUGELLAGER 6203DDW (SKU: 211278-2)
Position 029 – Spannzangenkegel 8 mm (Artikelnummer: 763618-5)
Position 030 – SPANNZANGENMUTTER (SKU: 763615-1)
Position 031 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 033 – DRUCKFEDER 8 (SKU: 233110-0)
Position 034 – Unterlegscheibe 8 (Artikelnummer: 941202-8)
Position 036 – HEBEL 47 (SKU: 450821-4)
Position 037 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 038 – RP0900 NAMENSSCHILD (SKU: 866313-7)
Position 039 – Sicherungsring R-15 (SKU: 962065-9)
Position 040 – Unterlegscheibe 10 (Artikelnummer: 267047-9)
Position 042 – DRUCKFEDER 10 (SKU: 231416-0)
Position 043 – - Senkkopfschraube M6 (Artikelnummer: 251447-3)
Position 044 – +Sechskantschraube M5X20 (SKU: 265587-1)
Position 045 – +Sechskantschraube M5x14 (Artikelnummer: 265586-3)
Position 046 – +Sechskantschraube M5X20 (SKU: 265587-1)
Position 047 – STOPPERBAUGRUPPE (SKU: 135264-8)
Position 048 – STAHLKUGEL 7.0 (SKU: 216022-2)
Position 049 – DRUCKFEDER 5 (SKU: 231419-4)
Position 050 – PIN 10 (SKU: 256651-9)
Position 051 – DRUCKFEDER 10 (SKU: 231417-8)
Position 052 – Rändelschraube M5X16 (SKU: 265761-1)
Position 053 – DRUCKFEDER 7 (SKU: 231240-1)
Position 054 – BASIS KOMPLETT (SKU: 158808-7)
Position 055 – SELBSTVERRIEGELUNG 15 (SKU: 259019-8)
Position 056 – Grundplatte (Artikelnummer: 450819-1)
Position 057 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
Position 058 – Flachkopfschraube M5x10 (Artikelnummer: 911206-4)
