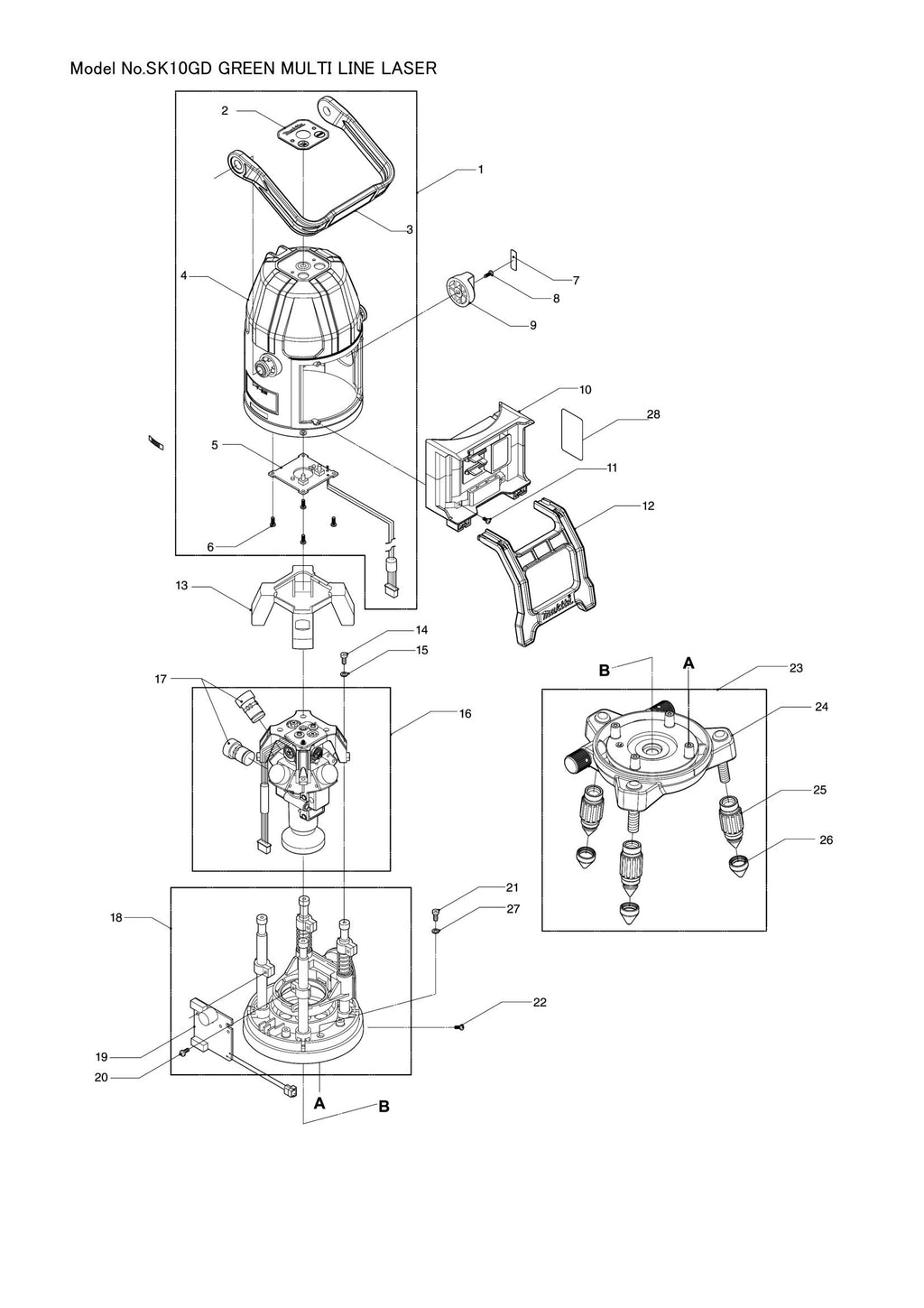

SK10GD exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
SK10GD exploded view

Explosionszeichnung – SK10GD

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSEBAUGRUPPE (SKU: TK235UNSA1)
  • Position 002 – SCHALTERBESCHRIFTUNG (SKU: TK233UN101)
  • Position 003 – GRIFF (SKU: TK01950104)
  • Position 004 – GEHÄUSE (SKU: TK235UN008)
  • Position 005 – STEUEREINHEIT (MIT KABEL) (SKU: TK02330201)
  • Position 006 – Blechschraube ST2.2X6.5 (SKU: TK02330508)
  • Position 007 – SCHALTERKNOPF-ETIKETT (SKU: TK01700104)
  • Position 008 – Flachkopfschraube M2x6 (Artikelnummer: TK02330501)
  • Position 009 – SCHALTERKNOPF (SKU: TK02330111)
  • Position 010 – TERMINAL ASSY (SKU: TK0233009B)
  • Position 011 – Blechschraube 2x8 (Artikelnummer: TKTP2080FB)
  • Position 012 – STAND 233 (SKU: TK02330117)
  • Position 013 – ANTI-SCHOCK-ABDECKUNG (SKU: TK02330302)
  • Position 014 – Flachkopfschraube M3x10 (Artikelnummer: TK02330505)
  • Position 015 – Federscheibe 3 (SKU: TK02330519)
  • Position 016 – GIMBAL-MONTAGE (SKU: TK0235SA02)
  • Position 017 – GRÜNE LASEREINHEIT (SKU: TK02330205)
  • Position 018 – BASISBAUGRUPPE (SKU: TK0234SA03)
  • Position 019 – POWER PCB (MIT KABEL) (SKU: TK02340202)
  • Position 020 – Blechschraube ST2.2X12 (SKU: TK02330510)
  • Position 021 – Flachkopfschraube M3x8 (SKU: TK02330504)
  • Position 022 – Flachkopfschraube M2,5x7 (SKU: TK0P2570FB)
  • Position 023 – STATIVBAUGRUPPE (SKU: TK0233SA04)
  • Position 024 – STATIVBASIS (SKU: TK0233005S)
  • Position 025 – SPIKE (SKU: TK0233323S)
  • Position 026 – SPIKE CAP (SKU: TK02330325)
  • Position 027 – FEDERSCHEIBE 3 (SKU: TK02330519)
  • Position 028 – TYPENSCHILD 235 EU (SKU: TK235EU113)
