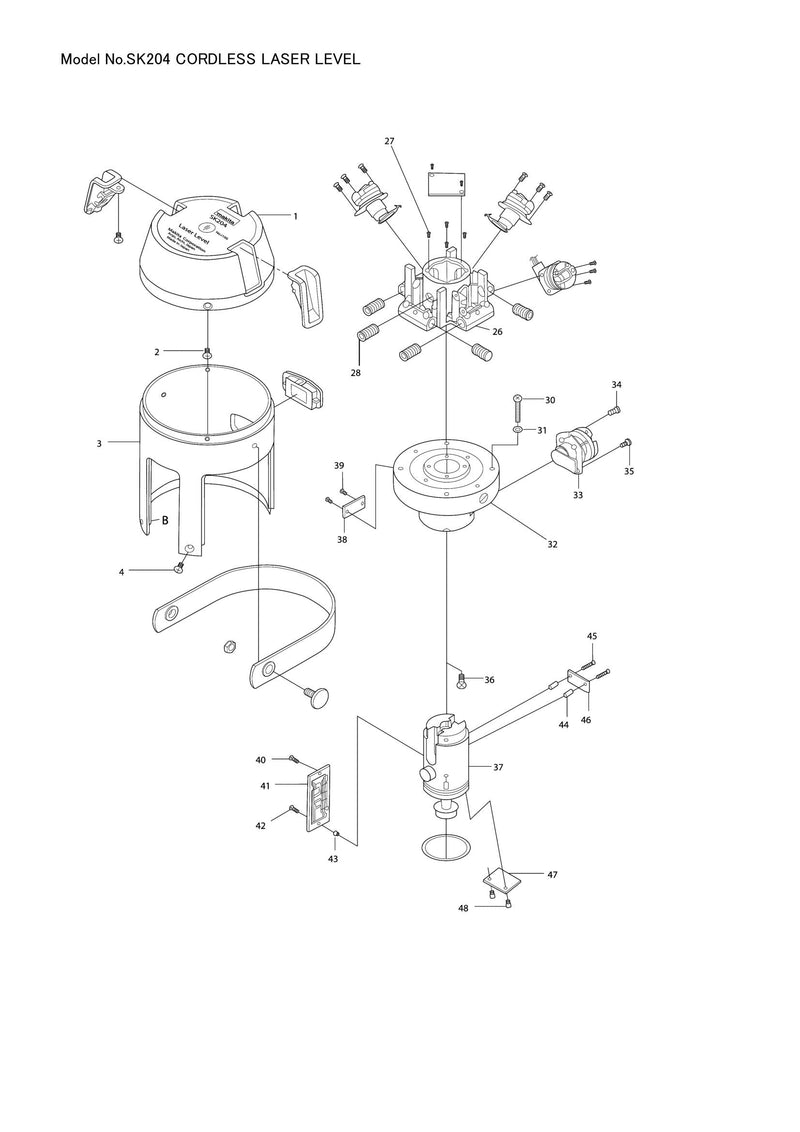

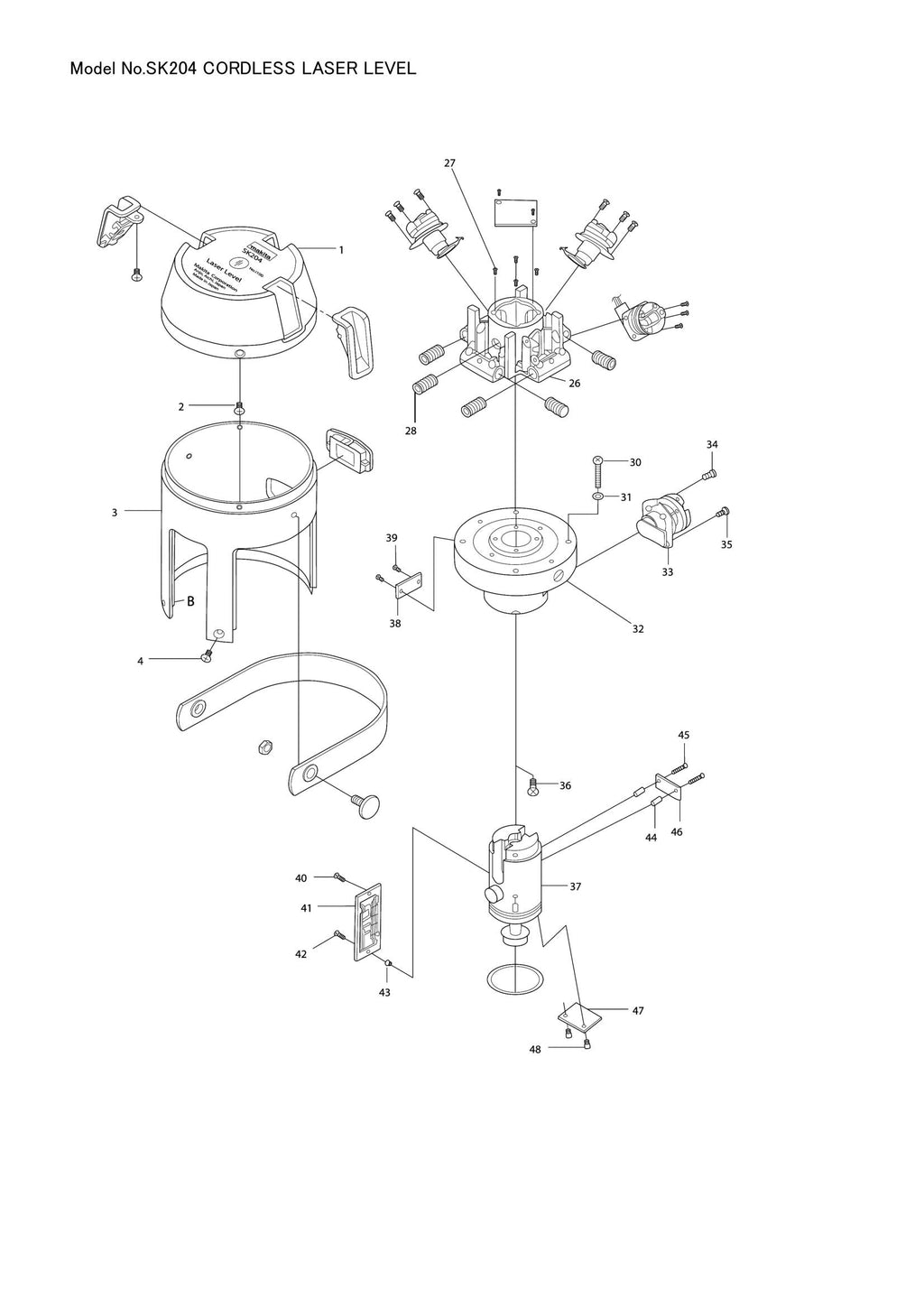

Explosionszeichnung – SK204

Name: Explosionszeichnung – SK204
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 005 – BASISKOMPONENTE (SKU: TK0LV5053S)
Position 006 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 007 – LEITERPLATTE (C) (SKU: TK00LV5019)
Position 008 – KABELABDECKUNG (SKU: TK00LV5056)
Position 009 – Linsenkopfschraube M2x3 (Artikelnummer: TK03P2030B)
Position 010 – POWER/MODE-PANEL KOMPL. (SKU: TKLV5048EA)
Position 012 – BATTERIEKASTEN KOMPL. (SKU: TKLV39702S)
Position 014 – Batteriekastenabdeckung (SKU: TK0LV39712)
Position 015 – Joch komp. (SKU: TKLV50573S)
Position 016 – Linsenkopfschraube M3x6 (Artikelnummer: TK0P3060SS)
Position 017 – STEUERPLATTE (SKU: TK00LV5059)
Position 018 – RINGMUTTER (SKU: TK00LV1933)
Position 019 – ÄUSSERE RAHMENKOMPONENTE (SKU: TK0LV5061S)
Position 021 – FUSSKOMPATIBEL (SKU: TK0LV5074S)
Position 023 – Sicherungsring (SKU: TK00LV5065)
Position 024 – UNTERER RAHMEN KOMPL. (SKU: TK0LV5068S)
Position 026 – VERTIKALE LASEREINHEIT (SKU: TK0LV5477A)
Position 032 – GIMBAL KOMPL. (SKU: TK0LV5040S)
Position 035 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 037 – GYRO ASS'Y (SKU: TK0LV5483A)
Position 038 – LEITERPLATTE (C) (SKU: TK00LV5019)
Position 039 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 040 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 042 – Linsenkopfschraube M2x6 (Artikelnummer: TK03P2060N)
Position 046 – TRANS.CIRCUIT BOARD (SKU: TK00LV5463)
Position 047 – SENSORPLATINE (SKU: TK00LV5464)
Position 048 – Flachkopfschraube M2x5 (SUS) (SKU: TK0P2050SS)

Explosionszeichnung – SK204

Beschreibung

Explosionszeichnung – SK204
