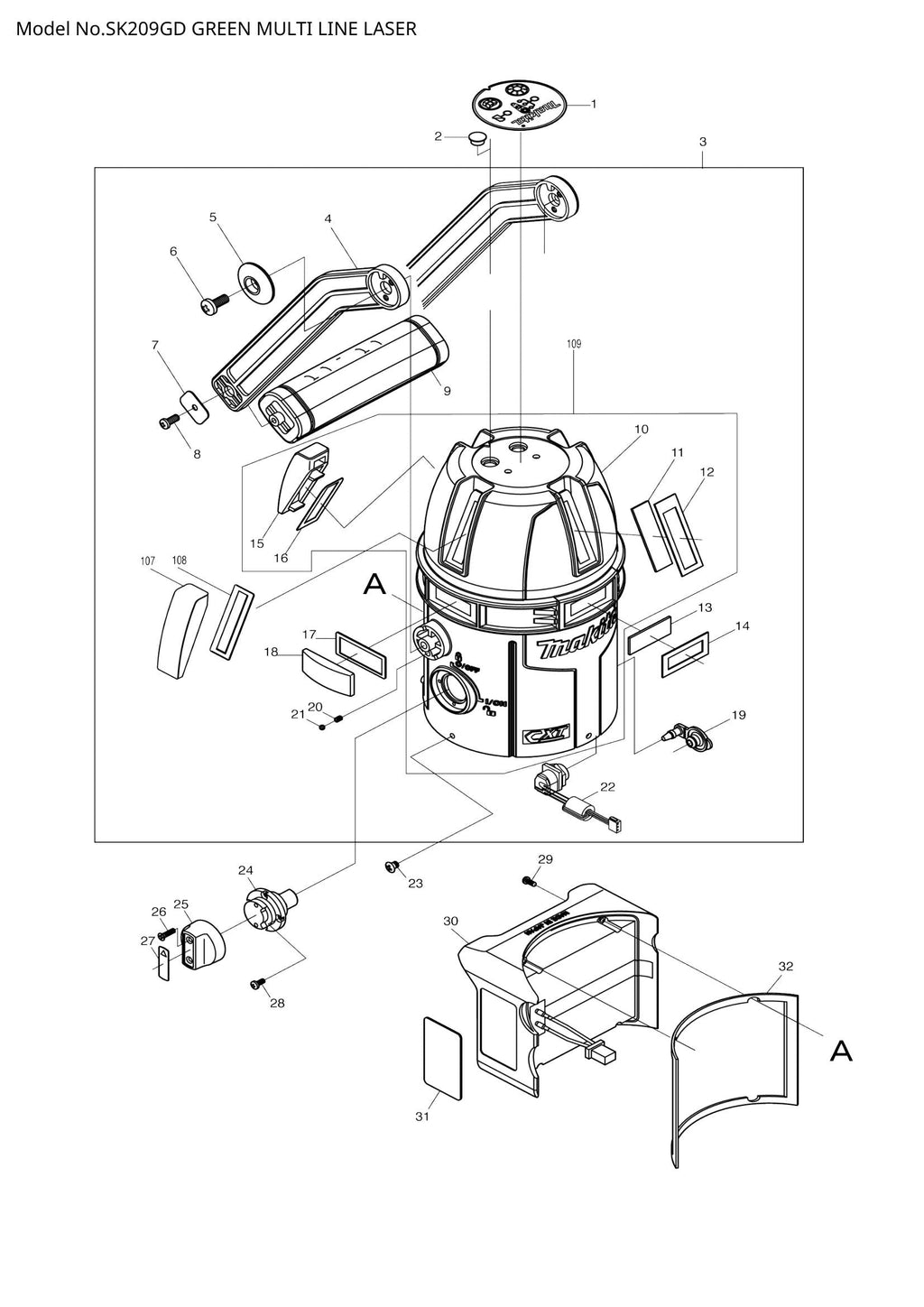

Explosionszeichnung – SK209GD

Name: Explosionszeichnung – SK209GD
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SCHALTERBESCHRIFTUNG (SKU: TK219UN101)
Position 004 – GRIFF (SKU: TK02181041)
Position 005 – GRIFFHALTER (SKU: TK02181261)
Position 007 – Griffhalterung (SKU: TK02180127)
Position 008 – +FACHWERK-GEWINDESCHRAUBE 3X (SKU: TKTT3010FB)
Position 009 – GRIFF (SKU: TK02181051)
Position 011 – GLAS V (SKU: TK00210106)
Position 012 – ETIKETT FÜR GLAS-V-HALTERUNG (SKU: TK02180128)
Position 013 – GLAS H (SKU: TK02101071)
Position 014 – ETIKETT FÜR GLASHALTERUNG H (SKU: TK02180129)
Position 015 – ABDECKUNG V (SKU: TK02190125)
Position 016 – DOPPELSEITIGES ETIKETT V (SKU: TK02190128)
Position 019 – DC JUCK COVER (SKU: TKAL411252)
Position 020 – DRUCKFEDER E (SKU: TK02181302)
Position 021 – STELL BALL 3 (SKU: TK00SB3000)
Position 022 – DC JUCK UN (SKU: TK219UN131)
Position 023 – + Flachkopfschraube M2,5x5 (Artikelnummer: TK0P2550FB)
Position 025 – Verriegelungshebel (SKU: TK01701192)
Position 026 – Senkkopfschraube M2x8 (Artikelnummer: TK03F2080N)
Position 028 – +LINSENKOPFSCHRAUBE 2X4 (SKU: TKTP2040FU)
Position 031 – TYPENSCHILD 220 EU (SKU: TK220EU113)
Position 032 – Batteriehalterdichtung (SKU: TK02181242)
Position 034 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 035 – SCHALTEREINHEIT (SKU: TKLVF0076D)
Position 036 – +FACHWERKSCHRAUBE 3X6 (SKU: TK0T3060FU)
Position 037 – Unterlegscheibe 5 (Artikelnummer: TK0000PW50)
Position 038 – SÄULENBUCHSE (SKU: TK01731383)
Position 040 – OBERER RAHMEN (SKU: TK01830135)
Position 041 – GIMBAL-INNENRING (SKU: TK00174111)
Position 042 – Drehpunktschraube (SKU: TK01730196)
Position 043 – KUGELLAGER (SKU: TK01730199)
Position 044 – Innensechskantschraube M3x6 (Artikelnummer: TKS3060FB5)
Position 045 – O-RING (SKU: TK01730148)
Position 046 – Flachkopfschraube M2,5x8 (SKU: TK0F2580B0)
Position 047 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 048 – LASEREINHEIT V KOMPLETT (SKU: TK219SA03E)
Position 049 – LASEREINHEIT G KOMPLETT (SKU: TK02160111)
Position 050 – LINSE (SKU: TK00218012)
Position 051 – Unterlegscheibe (Artikelnummer: TK0000PW20)
Position 052 – Linsenkopfschraube M2x6 (Artikelnummer: TK03P2060N)
Position 053 – Exzenterschraube (SKU: TK0LV37351)
Position 054 – LASEREINHEIT KOMPLETT (SKU: TK219SA04E)
Position 055 – HSS-Stellschraube (flache Spitze) (SKU: TKS2550S05)
Position 056 – HSS-Stellschraube M2,5 x 4 (Artikelnummer: TKS2540FB4)
Position 057 – LASEREINHEIT G KOMPLETT (SKU: TK02160111)
Position 058 – LINSE (SKU: TK00218012)
Position 059 – Unterlegscheibe (Artikelnummer: TK0000PW20)
Position 060 – Linsenkopfschraube M2x6 (Artikelnummer: TK03P2060N)
Position 061 – Exzenterschraube (SKU: TK0LV37351)
Position 062 – LASEREINHEIT KOMPLETT (SKU: TK219SA04E)
Position 064 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 065 – Flachkopfschraube M2x8 (Artikelnummer: TK03P2080N)
Position 066 – DISTANZSTÜCK (SKU: TKST2060FZ)
Position 068 – FÜHRUNGSEINHEIT A (SKU: TK0LVE3044)
Position 069 – Unterlegscheibe 5 (Artikelnummer: TK0000PW50)
Position 070 – SÄULE A (SKU: TK01701146)
Position 071 – SÄULE B (SKU: TK02100118)
Position 072 – NETZTEIL (SKU: TKLVF00753)
Position 073 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 074 – UNTERER RAHMEN KOMPLETT (SKU: TK0218SA05)
Position 075 – +KOPFSCHRAUBE M3X8 (SKU: TK0P3080FU)
Position 076 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
Position 077 – ANSCHLUSSEINHEIT (SKU: TK0LVF0066)
Position 078 – Flachkopfschraube M2x8 (Artikelnummer: TK03P2080N)
Position 079 – SCHALTER (SKU: TK0TL32108)
Position 080 – O-RING (SKU: TK01501151)
Position 082 – +LINSENKOPFSCHRAUBE M3X6 (SKU: TK0P3060FU)
Position 085 – RINGMUTTER (SKU: TKLV272921)
Position 086 – EINSTELLRAD (SKU: TK01970106)
Position 087 – HSS-Stellschraube M2,5 x 4 (Artikelnummer: TKS2540FB4)
Position 088 – BUCHSE (SKU: TK01821171)
Position 089 – EINSTELLSTANGE (SKU: TK01821141)
Position 090 – DREHRING (SKU: TK01821161)
Position 091 – EINSTELLRING (SKU: TK01821152)
Position 092 – +KOPFSCHRAUBE M2,5X5 (SKU: TK0P2550FU)
Position 093 – EINSTELLEN DER FLAMME (SKU: TK0218118S)
Position 094 – Wellenscheibe 5 (SKU: TK00WW50S0)
Position 095 – BUCHSE (SKU: TK01850105)
Position 096 – SCHWAMM (SKU: TK01851071)
Position 097 – +KOPFSCHRAUBE M2,5X6 (SKU: TK0P2560FU)
Position 098 – Zugfeder (Artikelnummer: TK01821181)
Position 099 – +KOPFSCHRAUBE M2,5X5 (SKU: TKTP2550FB)
Position 100 – STATIV (SKU: TK0218121S)
Position 101 – +FACHWERK-GEWINDESCHRAUBE 3X (SKU: TKTT3070FU)
Position 102 – SPIKE (SKU: TK02180108)
Position 103 – SPIKE CAP (SKU: TK01581222)
Position 105 – Untere Abdeckung (Artikelnummer: TK01821112)
Position 106 – +BLECHSCHRAUBE 3X10 (SKU: TKTP3010FB)
Position 107 – ABDECKUNG V (SKU: TK02190125)
Position 108 – DOPPELSEITIGES ETIKETT V (SKU: TK02190128)

Explosionszeichnung – SK209GD
