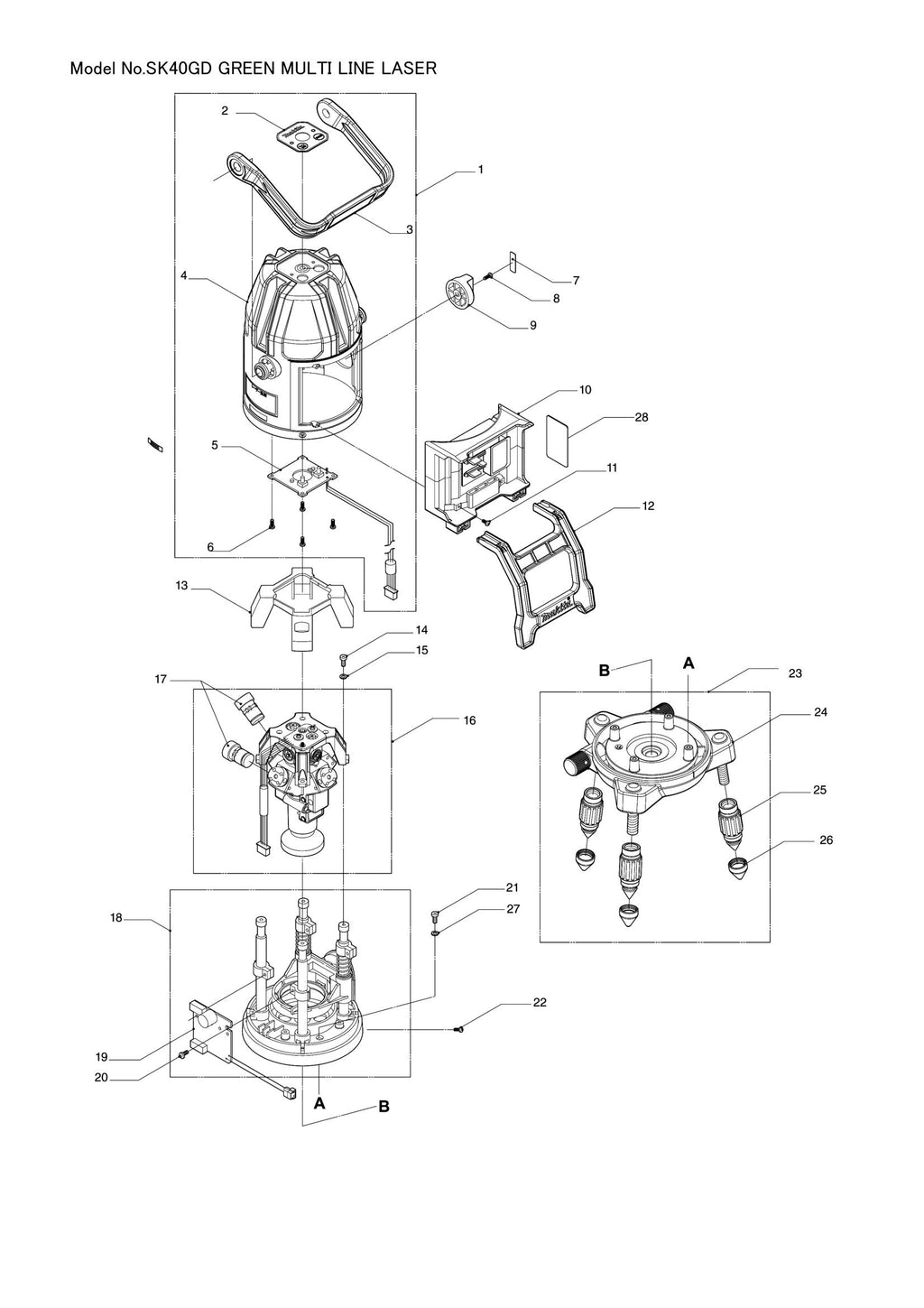

SK40GD exploded view

Explosionszeichnung – SK40GD

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GEHÄUSEBAUGRUPPE (SKU: TK233UNSA1)
Position 002 – SCHALTERBESCHRIFTUNG (SKU: TK233UN101)
Position 003 – GRIFF (SKU: TK01950104)
Position 004 – GEHÄUSE (SKU: TK233UN008)
Position 005 – STEUEREINHEIT (MIT KABEL) (SKU: TK02330201)
Position 006 – Blechschraube ST2.2X6.5 (SKU: TK02330508)
Position 007 – SCHALTERKNOPF-ETIKETT (SKU: TK01700104)
Position 008 – Flachkopfschraube M2x6 (SKU: TK02330501)
Position 009 – SCHALTERKNOPF (SKU: TK02330111)
Position 010 – TERMINAL ASSY (SKU: TK0233009B)
Position 011 – Blechschraube 2x8 (Artikelnummer: TKTP2080FB)
Position 012 – STAND 233 (SKU: TK02330117)
Position 013 – ANTI-SCHOCK-ABDECKUNG (SKU: TK02330302)
Position 014 – Flachkopfschraube M3x10 (Artikelnummer: TK02330505)
Position 015 – Federscheibe 3 (SKU: TK02330519)
Position 016 – GIMBAL-MONTAGE (SKU: TK0233SA02)
Position 017 – GRÜNE LASEREINHEIT (SKU: TK02330205)
Position 018 – BASISBAUGRUPPE (SKU: TK0233SA03)
Position 019 – POWER PCB (MIT KABEL) (SKU: TK02330202)
Position 020 – Blechschraube ST2.2X12 (SKU: TK02330510)
Position 021 – Flachkopfschraube M3x8 (SKU: TK02330504)
Position 022 – Flachkopfschraube M2,5x7 (SKU: TK0P2570FB)
Position 023 – STATIVBAUGRUPPE (SKU: TK0233SA04)
Position 024 – STATIVBASIS (SKU: TK0233005S)
Position 025 – SPIKE (SKU: TK0233323S)
Position 026 – SPIKE CAP (SKU: TK02330325)
Position 027 – FEDERSCHEIBE 3 (SKU: TK02330519)
Position 028 – TYPENSCHILD 233 EU (SKU: TK233EU113)
