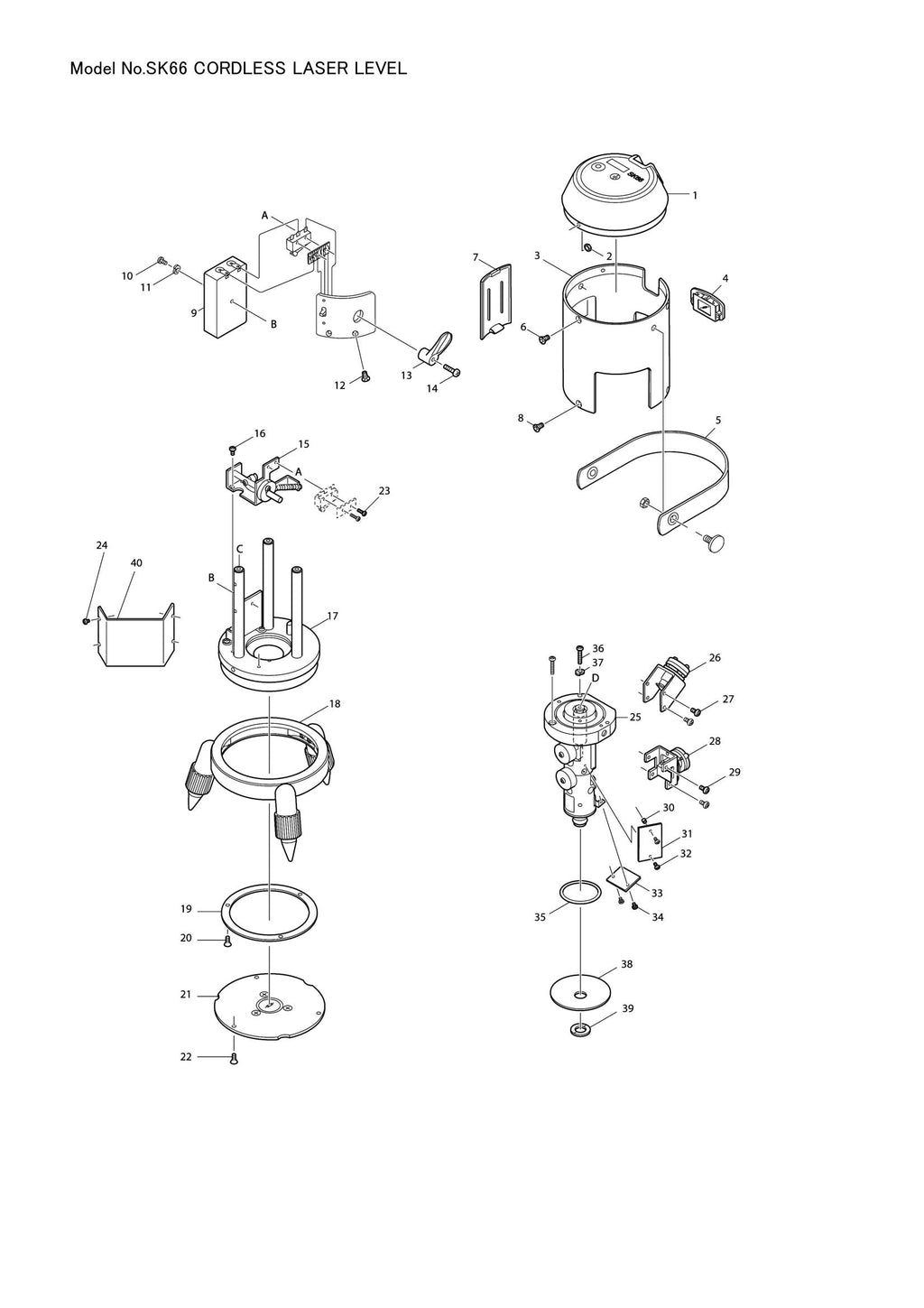

SK66 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
SK66 exploded view

Explosionszeichnung – SK66

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 007 – Batteriefachabdeckung (SKU: TK00LV5938)
  • Position 010 – Linsenkopfschraube M3x5 (SKU: TK0P3050SS)
  • Position 013 – SCHALTHEBEL (SKU: TK0LV45592)
  • Position 015 – Verriegelungshebelbasis (SKU: TK0LV5795S)
  • Position 017 – BASE.COMP. (SKU: TKLV58002S)
  • Position 018 – FUSSKOMPONENTE (SKU: TK0LV5802S)
  • Position 019 – BASISRING (SKU: TK00LV5804)
  • Position 021 – Grundplatte kompl. (SKU: TK0LV5805S)
  • Position 023 – Linsenkopfschraube M2x10 (Artikelnummer: TK03P2010N)
  • Position 024 – Linsenkopfschraube M2x4 (Artikelnummer: TK03P2040N)
  • Position 025 – LASERBASIS KOMPL. (SKU: TKLV57742S)
  • Position 026 – VERTIKALER LASER HD.COMP. (SKU: TK0LV5807S)
  • Position 027 – Linsenkopfschraube M2x5 (Artikelnummer: TK03P2050N)
  • Position 029 – Linsenkopfschraube M2x5 (Artikelnummer: TK03P2050N)
  • Position 031 – ANSCHLUSSKREIS (SKU: TK00LV5780)
  • Position 032 – Linsenkopfschraube M2x6 (Artikelnummer: TK03P2060B)
  • Position 033 – SENSORPLATINE (SKU: TK00LV5811)
  • Position 034 – Linsenkopfschraube M2x3 (Artikelnummer: TK03P2030N)
  • Position 035 – O-RING 22,5X2,5 (SKU: TK00LV5702)
  • Position 038 – STEUERPLATTE (SKU: TK00LV3896)
  • Position 039 – RINGMUTTER (SKU: TK0LV27292)
  • Position 040 – KABELABDECKUNG (SKU: TK00LV5822)
