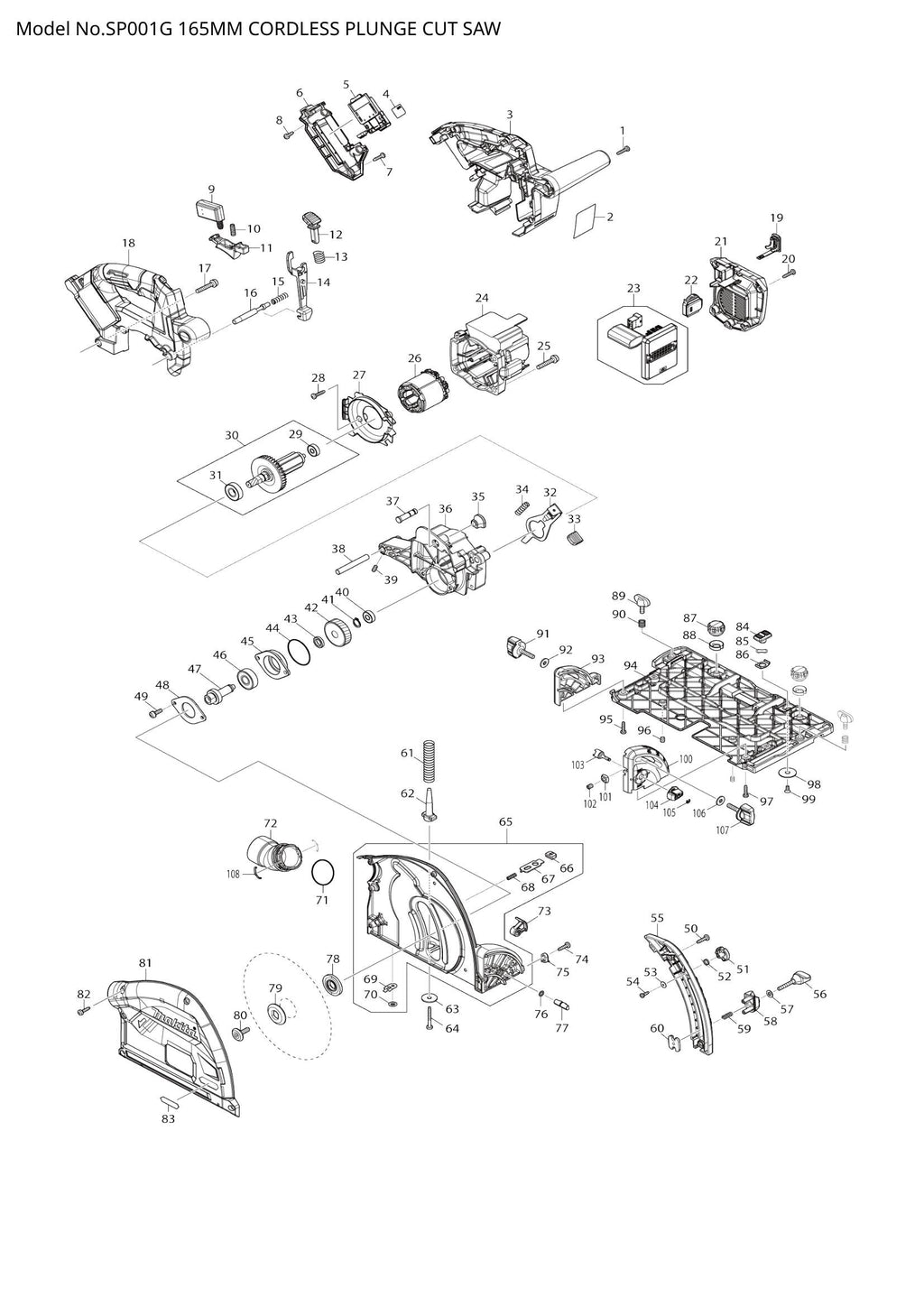

SP001G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
SP001G exploded view

Explosionszeichnung – SP001G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – SP001G NAMENSSCHILD (SKU: 811W45-9)
  • Position 003 – DRÜCKERSET (SKU: 183T62-4)
  • Position 004 – SP001G SERIENNR.-ETIKETT (SKU: 811W53-0)
  • Position 005 – TERMINALEINHEIT (SKU: 632P65-6)
  • Position 009 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 010 – DRUCKFEDER 4 (SKU: 234078-3)
  • Position 011 – SCHALTHEBEL (SKU: 457748-9)
  • Position 012 – SPERRKNOPF (SKU: 419629-5)
  • Position 013 – DRUCKFEDER 12 (SKU: 233089-5)
  • Position 014 – SCHLOSSPLATTE (SKU: 457749-7)
  • Position 015 – DRUCKFEDER 7 (SKU: 233267-7)
  • Position 016 – SPERRSTIFT 8 (SKU: 324709-3)
  • Position 017 – Flachkopfschraube M5x30 (Artikelnummer: 911253-5)
  • Position 018 – DRÜCKERSET (SKU: 183T62-4)
  • Position 019 – KAPPE KOMPLETT (SKU: 140F99-0)
  • Position 021 – HINTERE ABDECKUNG (SKU: 413844-3)
  • Position 022 – WÄHLSCHALTUNG (SKU: 620F56-9)
  • Position 024 – MOTORGEHÄUSE (SKU: 413840-1)
  • Position 025 – Flachkopfschraube M5x30 (Artikelnummer: 911253-5)
  • Position 027 – Prallplatte (Artikelnummer: 413845-1)
  • Position 029 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 030 – ROTORBAUGRUPPE (SKU: 519698-7)
  • Position 031 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 032 – WELLENSPERRE (SKU: 345742-2)
  • Position 033 – KAPPE (SKU: 286039-9)
  • Position 034 – DRUCKFEDER 6 (SKU: 233084-5)
  • Position 035 – KAPPE (SKU: 286040-4)
  • Position 036 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 141D07-2)
  • Position 037 – STOPPERPIN 8 (SKU: 324708-5)
  • Position 039 – HSS-Stellschraube (flache Spitze) M5X (SKU: 266213-5)
  • Position 041 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 042 – SCHRÄGZAHNRAD ​​41 (SKU: 221548-1)
  • Position 043 – RING 12 (SKU: 257010-0)
  • Position 044 – O-RING 39 (SKU: 213512-6)
  • Position 045 – LAGERGEHÄUSE (SKU: 318088-9)
  • Position 046 – KUGELLAGER 6201DDW (SKU: 211129-9)
  • Position 047 – SPINDEL (SKU: 324707-7)
  • Position 048 – LAGERHALTER 55 (SKU: 285689-7)
  • Position 049 – Flachkopfschraube M5x16 (Artikelnummer: 911221-8)
  • Position 050 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 051 – Verriegelungshebel (Artikelnummer: 419630-0)
  • Position 052 – TORSIONSFEDER 7 (SKU: 231665-9)
  • Position 053 – Unterlegscheibe 3 (Artikelnummer: 253821-1)
  • Position 054 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
  • Position 055 – TIEFENFÜHRER (SKU: 413847-7)
  • Position 056 – Rändelschraube M5X30 (SKU: 265762-9)
  • Position 058 – STOPPERBLOCK (SKU: 419623-7)
  • Position 059 – DRUCKFEDER 5 (SKU: 231372-4)
  • Position 060 – Mutternplatte (SKU: 345744-8)
  • Position 061 – DRUCKFEDER 11 (SKU: 233479-2)
  • Position 062 – FEDERHALTER (SKU: 419624-5)
  • Position 063 – Unterlegscheibe 6 (Artikelnummer: 253010-8)
  • Position 064 – Blechschraube 4x35 (Artikelnummer: 266053-1)
  • Position 065 – Klingengehäuse komplett (SKU: 141D06-4)
  • Position 066 – CAP 14 (SKU: 286041-2)
  • Position 067 – DISTANZPLATTE (SKU: 345747-2)
  • Position 068 – DRUCKFEDER 2 (SKU: 233025-1)
  • Position 069 – PLATTE (SKU: 347392-9)
  • Position 070 – Druckmutter 4 (Artikelnummer: 259008-3)
  • Position 071 – O-RING 35 (SKU: 213460-9)
  • Position 072 – Staubdüse (Artikelnummer: 413846-9)
  • Position 073 – HEBEL 20 KOMPLETT (SKU: 144867-7)
  • Position 074 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 075 – POSITIONSPLATTE (SKU: 419632-6)
  • Position 076 – O-RING 5 (SKU: 213021-5)
  • Position 077 – PIN 8 (SKU: 324710-8)
  • Position 078 – INNENFLANSCH 35 (SKU: 224593-5)
  • Position 079 – ÄUSSERER FLANSCH 35 (SKU: 224409-4)
  • Position 080 – Innensechskantschraube M6 (Artikelnummer: 266403-0)
  • Position 081 – Klingengehäuseabdeckung (SKU: 312B61-3)
  • Position 082 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 083 – XGT-LOGO-ETIKETT (SKU: 8025F3-0)
  • Position 084 – Schiebehebel (Artikelnummer: 458092-7)
  • Position 085 – Wellenscheibe 10 (SKU: 253932-2)
  • Position 086 – PLATTE (SKU: 345977-5)
  • Position 088 – HALTER (SKU: 419627-9)
  • Position 089 – Rändelschraube M6X14 (SKU: 265701-9)
  • Position 091 – Rändelschraube M6X26 (SKU: 265776-8)
  • Position 092 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
  • Position 093 – HINTERE WINKELFÜHRUNG (SKU: 419596-4)
  • Position 094 – BASIS (SKU: 312B64-7)
  • Position 096 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266225-8)
  • Position 098 – Sicherungsscheibe (SKU: 345748-0)
  • Position 099 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
  • Position 100 – VORDERE WINKELFÜHRUNG (SKU: 413A11-6)
  • Position 101 – VIERKANTMUTTER M6 (SKU: 252157-5)
  • Position 102 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266225-8)
  • Position 103 – STOPPERSTIFT (SKU: 324731-0)
  • Position 104 – ZIFFERBLATT 22 (SKU: 457963-5)
  • Position 105 – ANSCHLAGRING E-3 (SKU: 961017-7)
  • Position 106 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
  • Position 107 – Rändelschraube M6X26 (SKU: 265776-8)
  • Position 108 – Blattfeder (SKU: 232674-1)
  • Position 109 – CONTROLLER BS (SKU: 620N49-4)
  • Position 110 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)
