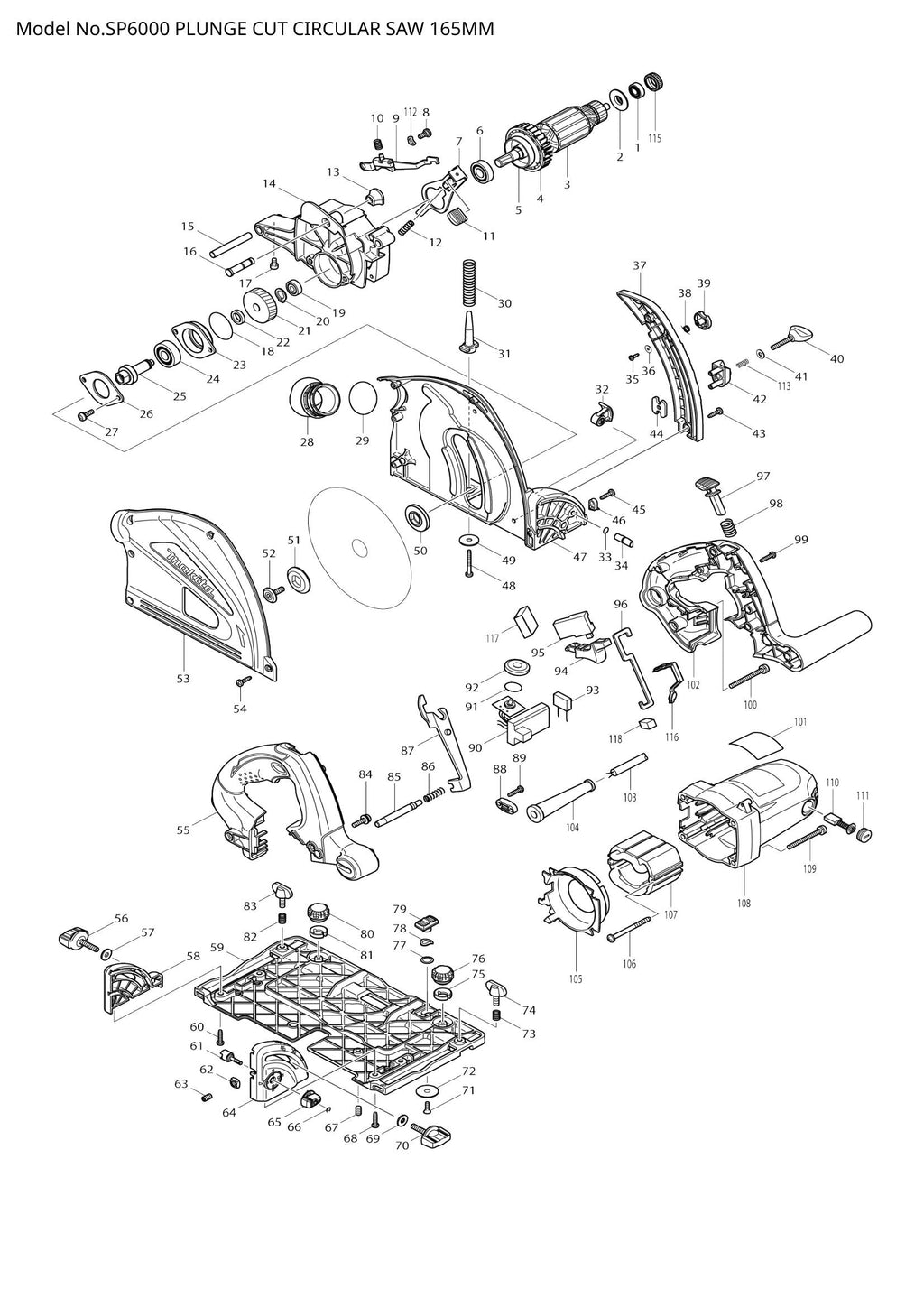

Explosionszeichnung – SP6000

Name: Explosionszeichnung – SP6000
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – ISOLATIONSSCHEIBE (SKU: 681634-4)
Position 004 – FAN 60 (SKU: 240091-1)
Position 005 – TROMMEL (SKU: 345767-6)
Position 007 – WELLENSPERRE (SKU: 345742-2)
Position 010 – DRUCKFEDER 7 (SKU: 233480-7)
Position 012 – DRUCKFEDER 6 (SKU: 233084-5)
Position 016 – STOPPERPIN 8 (SKU: 324708-5)
Position 018 – O-RING 39 (SKU: 213512-6)
Position 020 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 021 – SCHRÄGZAHNRAD 39 (SKU: 226637-7)
Position 022 – RING 12 (SKU: 257010-0)
Position 023 – LAGERGEHÄUSE (SKU: 318088-9)
Position 025 – SPINDEL (SKU: 324707-7)
Position 026 – LAGERHALTER 55 (SKU: 285689-7)
Position 027 – Flachkopfschraube M5x16 (Artikelnummer: 911221-8)
Position 028 – Staubdüse (Artikelnummer: 419620-3)
Position 029 – O-RING 35 (SKU: 213460-9)
Position 030 – DRUCKFEDER 11 (SKU: 233479-2)
Position 031 – FEDERHALTER (SKU: 419624-5)
Position 033 – O-RING 5 (SKU: 213021-5)
Position 034 – PIN 8 (SKU: 324710-8)
Position 035 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
Position 036 – Unterlegscheibe 3 (Artikelnummer: 253821-1)
Position 038 – TORSIONSFEDER 7 (SKU: 231665-9)
Position 039 – Verriegelungshebel (Artikelnummer: 419630-0)
Position 040 – Rändelschraube M5X30 (SKU: 251867-1)
Position 042 – STOPPERBLOCK (SKU: 419623-7)
Position 043 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 044 – Mutternplatte (SKU: 345744-8)
Position 045 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 046 – POSITIONSPLATTE (SKU: 419632-6)
Position 048 – Blechschraube 4x35 (Artikelnummer: 266053-1)
Position 049 – Unterlegscheibe 6 (Artikelnummer: 253010-8)
Position 052 – Innensechskantschraube M6 (Artikelnummer: 266403-0)
Position 054 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 055 – DRÜCKERSET (Artikelnummer: 188197-6)
Position 056 – Rändelschraube M6X26 (SKU: 265776-8)
Position 057 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
Position 058 – HINTERE WINKELFÜHRUNG (SKU: 419596-4)
Position 060 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 061 – STOPPERSTIFT (SKU: 324731-0)
Position 062 – VIERKANTMUTTER M6 (SKU: 252157-5)
Position 066 – ANSCHLAGRING E-3 (SKU: 961017-7)
Position 068 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 069 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
Position 070 – Rändelschraube M6X26 (SKU: 265776-8)
Position 071 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
Position 072 – Sicherungsscheibe (SKU: 345748-0)
Position 074 – Rändelschraube M6X14 (SKU: 265701-9)
Position 075 – HALTER (SKU: 419627-9)
Position 078 – Wellenscheibe 10 (SKU: 253932-2)
Position 081 – HALTER (SKU: 419627-9)
Position 083 – Rändelschraube M6X14 (SKU: 265701-9)
Position 084 – Innensechskantschraube M5x20 (Artikelnummer: 922232-8)
Position 085 – SPERRSTIFT 8 (SKU: 324709-3)
Position 086 – DRUCKFEDER 7 (SKU: 233267-7)
Position 087 – SCHLOSSPLATTE (SKU: 419631-8)
Position 088 – Zugentlastung (Artikelnummer: 687052-4)
Position 089 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 090 – CONTROLLER (SKU: 631729-3)
Position 091 – O-RING 17 (SKU: 213261-5)
Position 092 – ZIFFERBLATT (SKU: 418905-4)
Position 093 – Geräuschunterdrücker (Artikelnummer: 645185-1)
Position 094 – SCHALTHEBEL (SKU: 419622-9)
Position 095 – SCHALTER TG71B (SKU: 651922-3)
Position 096 – Verbindungsplatte (Artikelnummer: 345745-6)
Position 097 – SPERRKNOPF (SKU: 419629-5)
Position 098 – DRUCKFEDER 12 (SKU: 233089-5)
Position 099 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 100 – Flachkopfschraube M5x50 (Artikelnummer: 911273-9)
Position 102 – DRÜCKERSET (Artikelnummer: 188197-6)
Position 103 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
Position 105 – Prallplatte (Artikelnummer: 419626-1)
Position 106 – Blechschraube 5x60 (Artikelnummer: 266044-2)
Position 107 – FELDBAUGRUPPE 220-240 V (SKU: 525743-8)
Position 108 – MOTORGEHÄUSE KOMPLETT (SKU: 158094-0)
Position 109 – Flachkopfschraube M5x50 (Artikelnummer: 911273-9)
Position 111 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
Position 112 – Wellenscheibe 7 (SKU: 267781-1)
Position 113 – DRUCKFEDER 5 (SKU: 231372-4)
Position 115 – GUMMIRING 19 (SKU: 421479-6)
Position 116 – VERPACKUNG (SKU: 424047-4)
Position 117 – SCHWAMM (SKU: 424050-5)
Position 118 – FILZ (SKU: 443137-4)
Position 123 – SCHUH S (SKU: 422953-7)

Explosionszeichnung – SP6000

Beschreibung

Explosionszeichnung – SP6000
