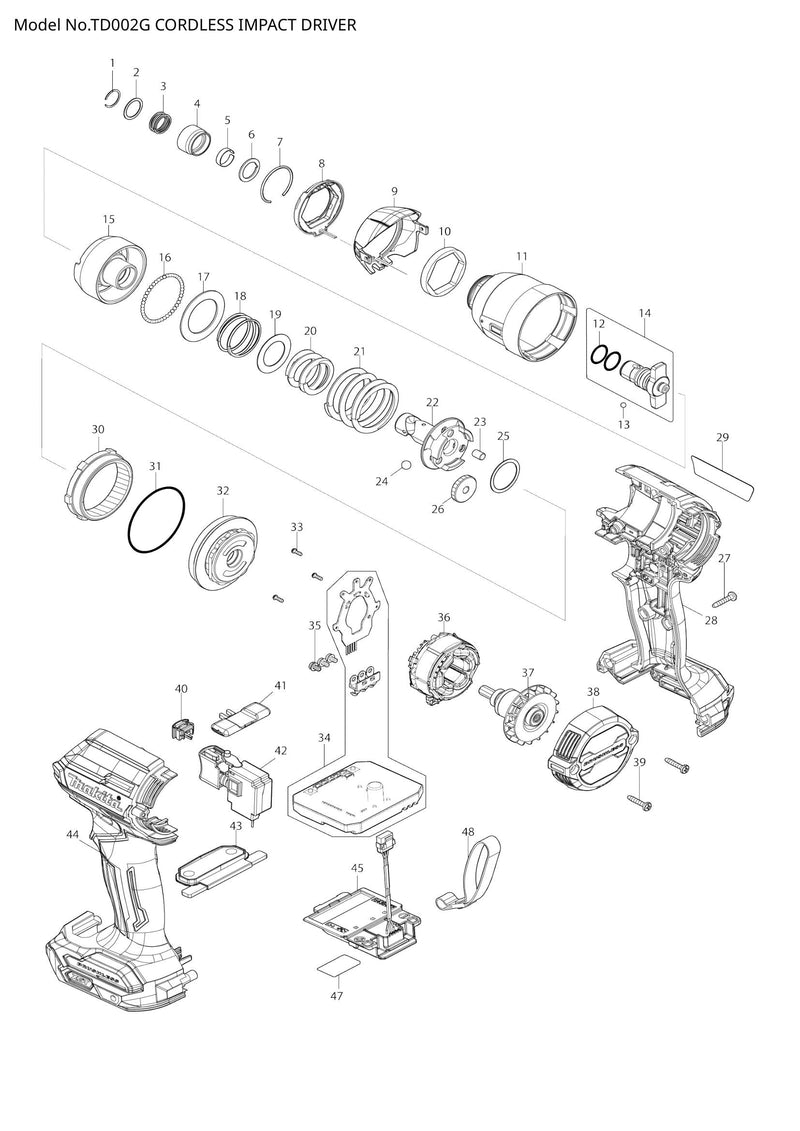

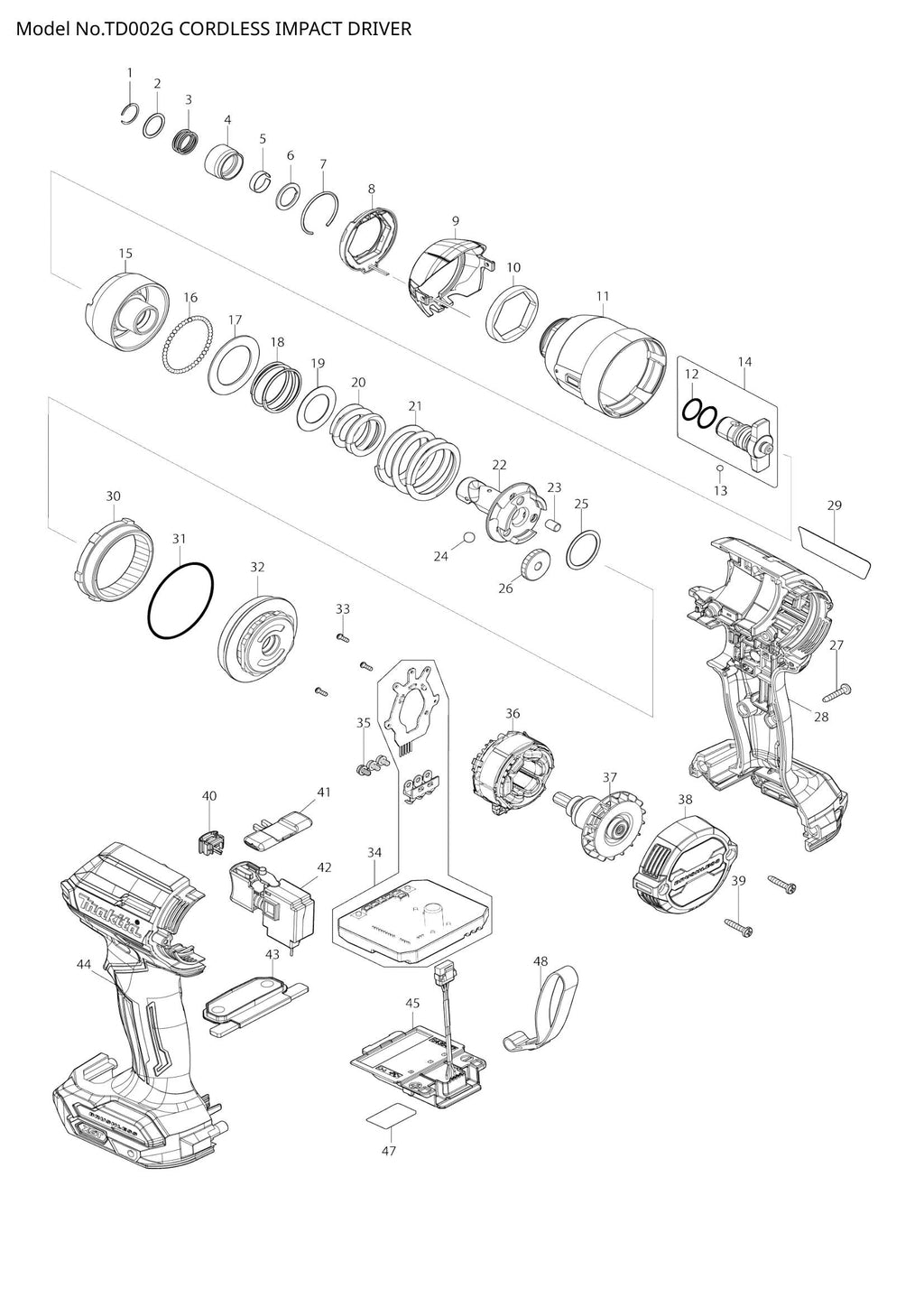

Explosionszeichnung – TD002G

Name: Explosionszeichnung – TD002G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – RINGFEDER 12 (SKU: 231952-6)
Position 002 – Unterlegscheibe 14 (Artikelnummer: 267101-9)
Position 003 – DRUCKFEDER 14 (SKU: 232592-3)
Position 004 – BIT-HÜLSE (SKU: 327989-0)
Position 005 – Blattfeder (SKU: 232692-9)
Position 006 – Unterlegscheibe 13 (Artikelnummer: 253496-6)
Position 007 – RINGFEDER 27 (SKU: 232751-9)
Position 008 – LED-SCHALTUNG (SKU: 620H90-1)
Position 009 – HAMMER-GEHÄUSEABDECKUNG (SKU: 413L58-6)
Position 010 – SCHWAMMBLATT (SKU: 422874-3)
Position 011 – HAMMERKOFFER KOMPLETT (SKU: 141J66-2)
Position 012 – O-RING 12,5 (SKU: 213166-9)
Position 013 – STAHLKUGEL 3,5 (SKU: 216001-0)
Position 014 – AMBOSS-MONTAGE (SKU: 136936-8)
Position 015 – HAMMER (SKU: 327985-8)
Position 016 – STAHLKUGEL 2.4 (SKU: 216015-9)
Position 017 – Unterlegscheibe 26 (Artikelnummer: 253559-8)
Position 018 – DRUCKFEDER 26 (SKU: 232750-1)
Position 019 – Unterlegscheibe 19 (Artikelnummer: 253560-3)
Position 020 – DRUCKFEDER 20 (SKU: 232749-6)
Position 021 – DRUCKFEDER 31 (SKU: 232748-8)
Position 022 – SPINDEL (SKU: 327984-0)
Position 023 – PIN 5 (SKU: 256A12-9)
Position 024 – STAHLKUGEL 6 (SKU: 216013-3)
Position 025 – Unterlegscheibe 21 (Artikelnummer: 267283-7)
Position 026 – STIRNRAD 24 (SKU: 227956-4)
Position 027 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 028 – GEHÄUSESATZ (SKU: 183V61-8)
Position 029 – TD002G NAMENSSCHILD (SKU: 858P41-4)
Position 030 – INNENSTIRNRAD 56 (SKU: 227957-2)
Position 031 – O-RING 45 (SKU: 213A18-0)
Position 032 – LAGERGEHÄUSE KOMPLETT (SKU: 141J65-4)
Position 033 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 034 – CONTROLLER (SKU: 620H91-9)
Position 035 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 036 – STATOR (SKU: 629464-5)
Position 037 – ROTOR (SKU: 619748-9)
Position 038 – HINTERE ABDECKUNG (SKU: 413G19-6)
Position 039 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 040 – SCHALTEREINHEIT (SKU: 632T17-1)
Position 041 – V/H-Umschalthebel (SKU: 455053-8)
Position 042 – SCHALTER C3JR-1A-1 (SKU: 651442-7)
Position 043 – SCHALTERPLATTE KOMPLETT (SKU: 141L82-6)
Position 044 – GEHÄUSESATZ (SKU: 183V61-8)
Position 045 – TERMINALEINHEIT (SKU: 632P49-4)
Position 047 – TD002G SERIENNR.-ETIKETT (SKU: 858P42-2)

Explosionszeichnung – TD002G

Beschreibung

Explosionszeichnung – TD002G
