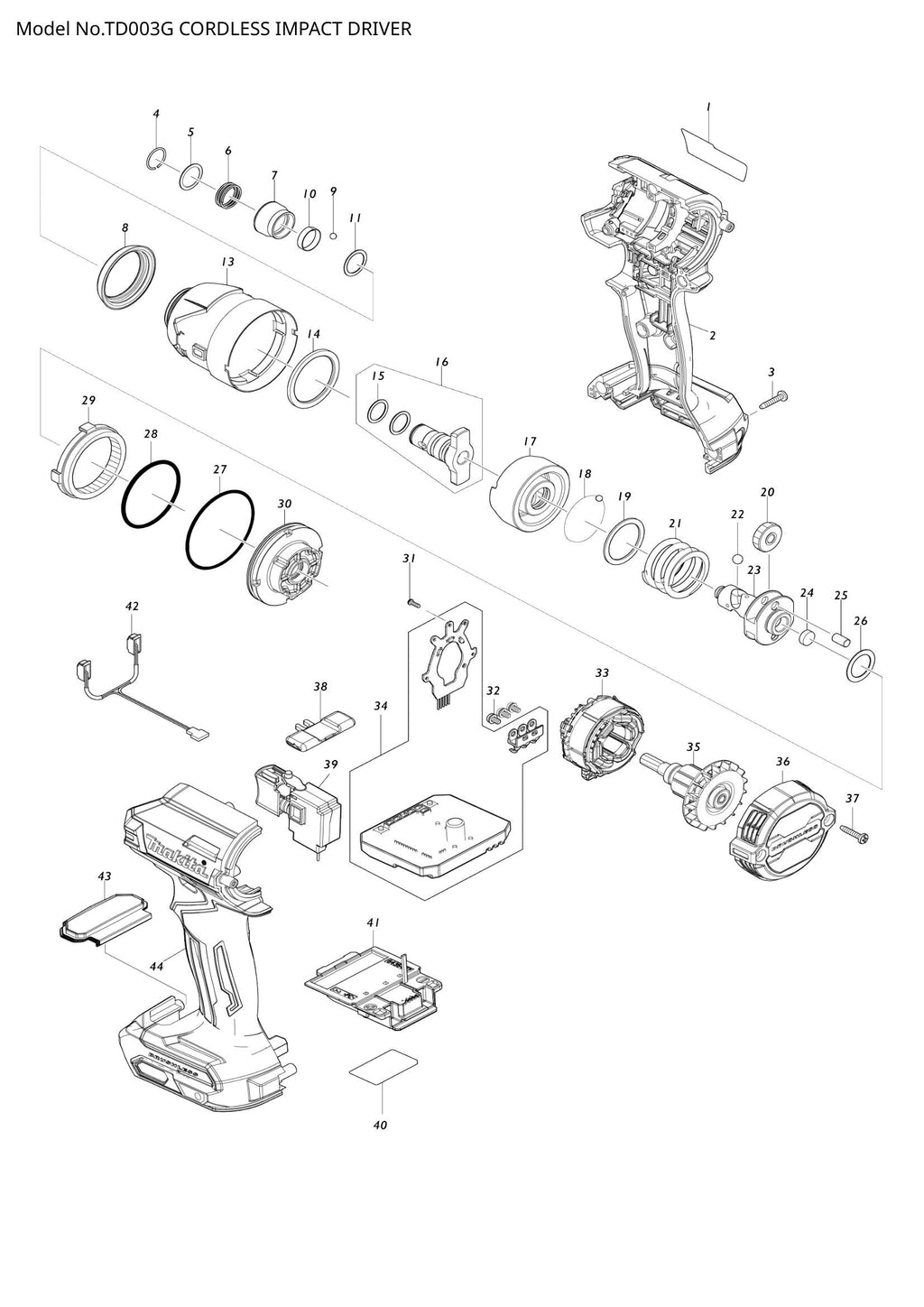

Explosionszeichnung – TD003G

Name: Explosionszeichnung – TD003G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – TD003G NAMENSSCHILD (SKU: 8586R3-8)
Position 002 – GEHÄUSESATZ (SKU: 183X95-3)
Position 003 – Blechschraube 3x16 (Artikelnummer: 266429-2)
Position 004 – RINGFEDER 12 (SKU: 231952-6)
Position 005 – Unterlegscheibe 13 (Artikelnummer: 253575-0)
Position 006 – DRUCKFEDER 14 (SKU: 232592-3)
Position 007 – BIT-HÜLSE (SKU: 327B23-8)
Position 008 – STOSSFÄNGER (SKU: 422A03-4)
Position 009 – STAHLKUGEL 3,5 (SKU: 216040-0)
Position 010 – Blattfeder (SKU: 232800-2)
Position 011 – Unterlegscheibe 13 (Artikelnummer: 253575-0)
Position 013 – HAMMERKOFFER KOMPLETT (SKU: 141M85-6)
Position 014 – NYLONSCHEIBE 30 (SKU: 261160-5)
Position 015 – O-RING 12,5 (SKU: 213166-9)
Position 016 – AMBOSS-MASSE (SKU: 136913-0)
Position 017 – HAMMER (SKU: 327B60-2)
Position 018 – STAHLKUGEL 3,5 (SKU: 216040-0)
Position 019 – Unterlegscheibe 24 (Artikelnummer: 267175-0)
Position 020 – STIRNRAD 22 (SKU: 227362-3)
Position 021 – DRUCKFEDER 24 (SKU: 232789-4)
Position 022 – STAHLKUGEL 5.6 (SKU: 216011-7)
Position 023 – SPINDEL (SKU: 327C18-7)
Position 025 – PIN 5 (SKU: 256253-1)
Position 026 – Unterlegscheibe 15 (Artikelnummer: 267194-6)
Position 027 – O-RING 48 (SKU: 213606-7)
Position 028 – O-RING 40 (SKU: 213507-9)
Position 029 – INNENZAHNRAD 51 (SKU: 227A92-2)
Position 030 – LAGERGEHÄUSE KOMPLETT (SKU: 141M87-2)
Position 031 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 032 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 033 – STATOR (SKU: 629C08-9)
Position 034 – CONTROLLER (SKU: 620L00-2)
Position 036 – HINTERE ABDECKUNG (SKU: 413L86-1)
Position 037 – Blechschraube 3x16 (Artikelnummer: 266429-2)
Position 038 – V/H-Umschalthebel (SKU: 455053-8)
Position 039 – SCHALTER C3JR-1A-1 (SKU: 651442-7)
Position 040 – TD003G SERIENNR.-ETIKETT (SKU: 8586S0-1)
Position 041 – TERMINALEINHEIT (SKU: 632P49-4)
Position 042 – LED-SCHALTUNG (SKU: 620B97-1)
Position 043 – SCHALTERPLATTE KOMPLETT (SKU: 141M86-4)
Position 044 – GEHÄUSESATZ (SKU: 183X95-3)

Explosionszeichnung – TD003G

Beschreibung

Explosionszeichnung – TD003G
