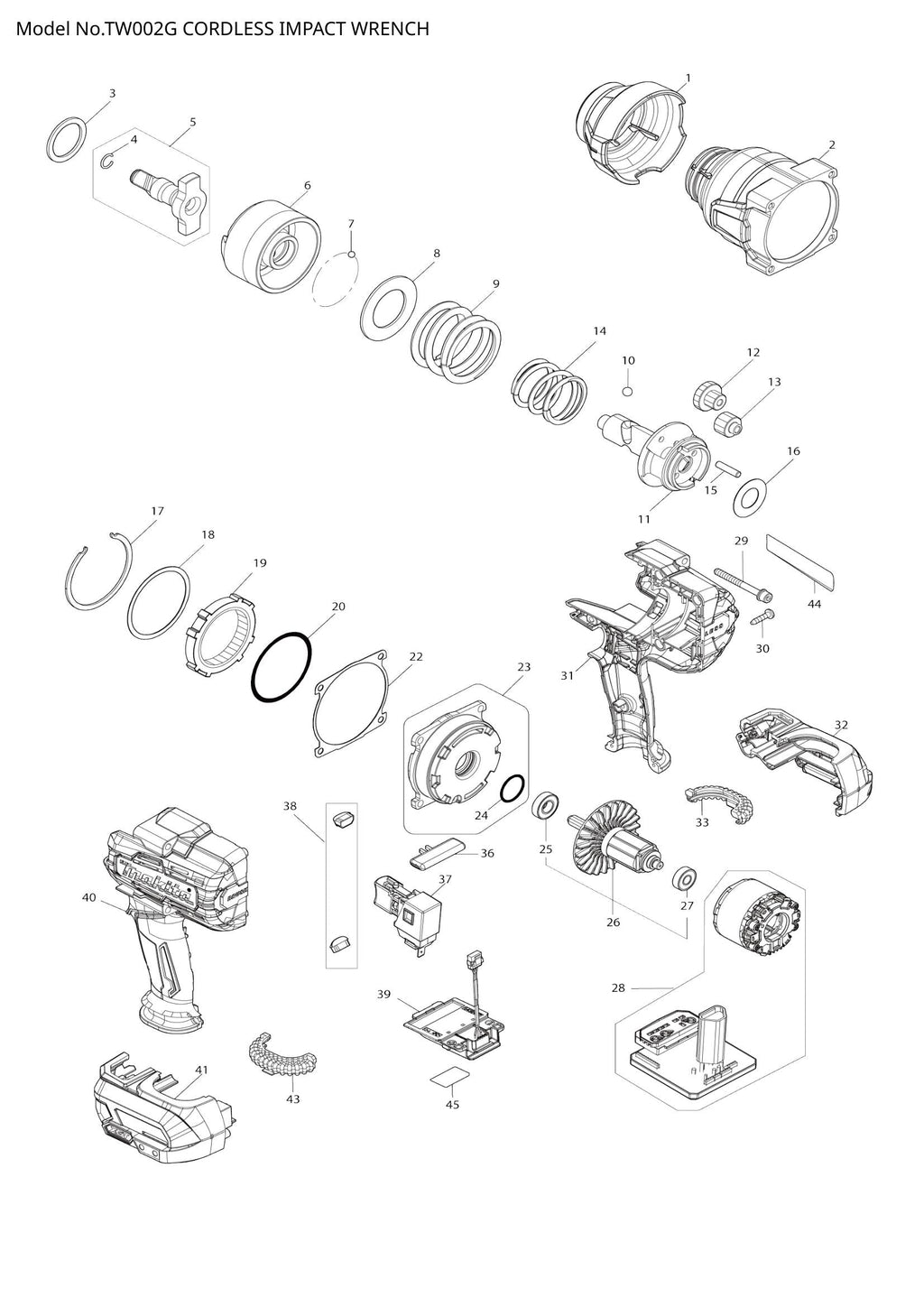

Explosionszeichnung – TW002G

Name: Explosionszeichnung – TW002G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – STOSSFÄNGER (SKU: 422594-9)
Position 002 – HAMMERKOFFER KOMPLETT (SKU: 141V80-0)
Position 003 – Unterlegscheibe 30 (Artikelnummer: 267250-2)
Position 004 – RINGFEDER 10 (SKU: 232323-0)
Position 005 – AMBOSS-W-ASS'Y (SKU: 137152-5)
Position 006 – HAMMER (SKU: 327D63-8)
Position 007 – STAHLKUGEL 4.8 (SKU: 216002-8)
Position 008 – Unterlegscheibe 35 (Artikelnummer: 253604-9)
Position 009 – DRUCKFEDER 46 (SKU: 232869-6)
Position 010 – STAHLKUGEL 7.1 (SKU: 216009-4)
Position 011 – SPINDEL (SKU: 327D62-0)
Position 012 – Hauptzahnrad 11-22 (SKU: 226990-1)
Position 013 – STIRNRAD 15 (SKU: 227935-2)
Position 014 – DRUCKFEDER 34 (SKU: 232870-1)
Position 015 – PIN 5 (SKU: 268238-5)
Position 016 – Unterlegscheibe 18 (Artikelnummer: 267235-8)
Position 017 – HALTERUNG (SKU: 346947-7)
Position 018 – Unterlegscheibe 57 (Artikelnummer: 253479-6)
Position 019 – INNENSTIRNRAD 50 (SKU: 226991-9)
Position 020 – O-RING 55 (SKU: 213663-5)
Position 022 – DICHTUNG (SKU: 422595-7)
Position 023 – Innere Getriebegehäusebaugruppe (Artikelnummer: 136279-8)
Position 024 – O-RING 22 (SKU: 213961-7)
Position 025 – KUGELLAGER 6900DDW (SKU: 210069-8)
Position 026 – ROTORBAUGRUPPE (SKU: 510604-5)
Position 027 – KUGELLAGER 607LLB (SKU: 210169-4)
Position 028 – STATORBAUGRUPPE 36V (SKU: 520195-8)
Position 029 – HS-Kopfschraube M5X50 mit W (SKU: 265B38-6)
Position 032 – BATTERIEGEHÄUSE-SET (SKU: 183S33-5)
Position 033 – Kissengummi (SKU: 422A55-5)
Position 036 – V/H-Umschalthebel (SKU: 456268-0)
Position 037 – SCHALTER KOMPLETT (SKU: 141V82-6)
Position 038 – LED-SCHALTUNG (SKU: 620N85-0)
Position 039 – TERMINALEINHEIT (SKU: 632P49-4)
Position 041 – BATTERIEGEHÄUSE-SET (SKU: 183S33-5)
Position 043 – Kissengummi (SKU: 422A55-5)
Position 044 – TW002G NAMENSSCHILD (SKU: 8145L6-4)
Position 045 – TW002G SERIENNR.-ETIKETT (SKU: 8145L8-0)

Explosionszeichnung – TW002G

Beschreibung

Explosionszeichnung – TW002G
