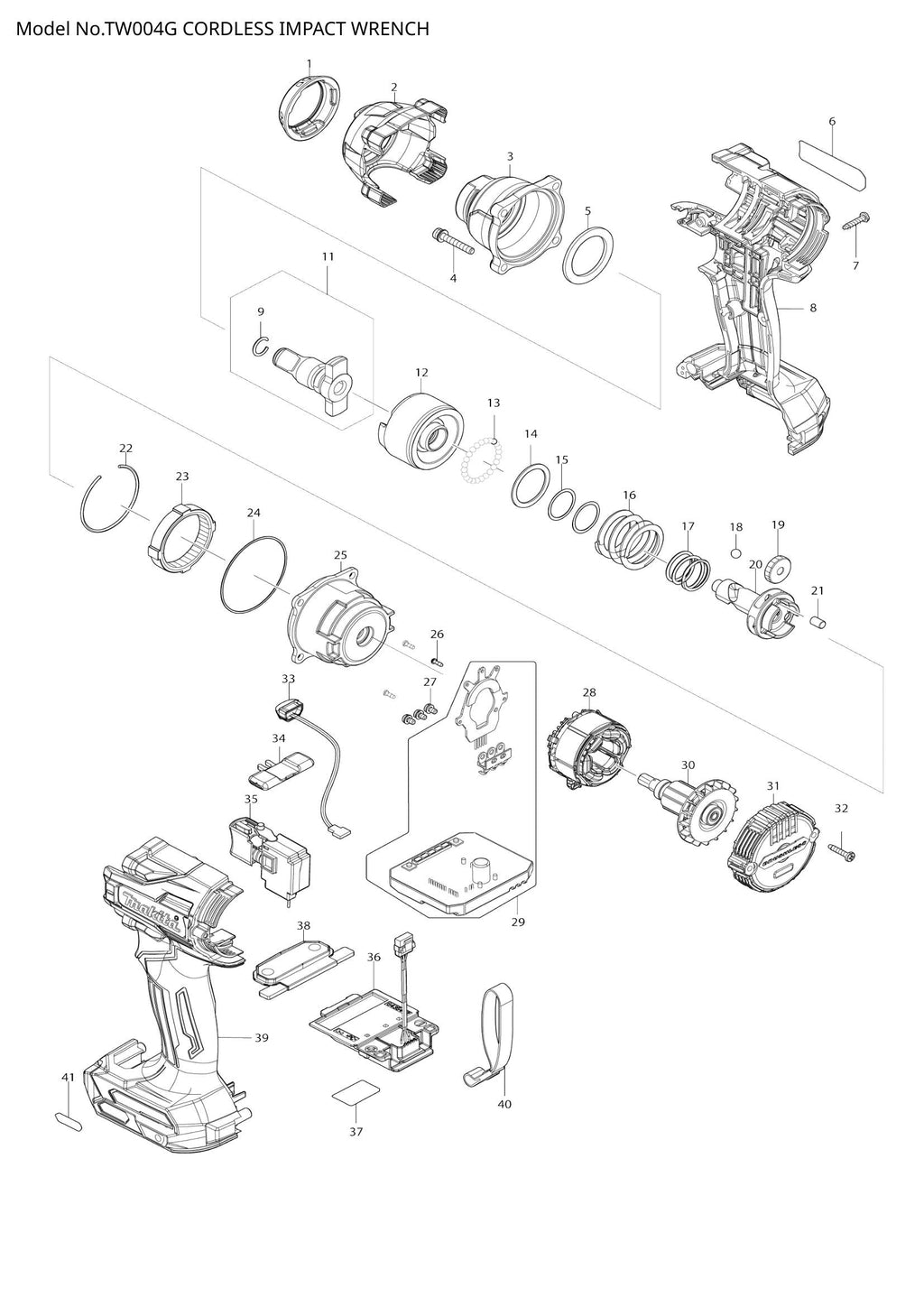

Explosionszeichnung – TW004G

Name: Explosionszeichnung – TW004G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – STOSSFÄNGER (SKU: 422584-2)
Position 002 – HAMMER-GEHÄUSEABDECKUNG (SKU: 412822-0)
Position 005 – NYLONSCHEIBE 28 (SKU: 261154-0)
Position 006 – TW004G NAMENSSCHILD (SKU: 857P12-8)
Position 007 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 008 – GEHÄUSESATZ (SKU: 183R16-9)
Position 009 – RINGFEDER 10 (SKU: 231907-1)
Position 012 – HAMMER (SKU: 327648-6)
Position 013 – STAHLKUGEL 3,5 (SKU: 216001-0)
Position 014 – Unterlegscheibe 24 (Artikelnummer: 267175-0)
Position 016 – DRUCKFEDER 25 (SKU: 232615-7)
Position 018 – STAHLKUGEL 5.6 (SKU: 216011-7)
Position 019 – STIRNRAD 22 (SKU: 227338-0)
Position 021 – PIN 5 (SKU: 268311-1)
Position 022 – RINGFEDER 43 (SKU: 233910-8)
Position 023 – INNENZAHNRAD 51 (SKU: 227337-2)
Position 024 – O-RING 49 (SKU: 213785-1)
Position 025 – INNENGETRIEBEGEHÄUSE KOMPLETT (SKU: 140W14-6)
Position 026 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 027 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 028 – STATOR (SKU: 629A13-4)
Position 029 – CONTROLLER (SKU: 620D69-8)
Position 030 – ROTOR (SKU: 619626-3)
Position 031 – HINTERE ABDECKUNG (SKU: 412821-2)
Position 032 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 033 – LED-SCHALTUNG (SKU: 620521-2)
Position 034 – V/H-Umschalthebel (SKU: 455053-8)
Position 035 – SCHALTER C3JR-1A-1 (SKU: 651442-7)
Position 036 – TERMINALEINHEIT (SKU: 632P49-4)
Position 037 – TW004G SERIENNR.-ETIKETT (SKU: 857P18-6)
Position 038 – SCHALTERPLATTE KOMPLETT (SKU: 140W19-6)
Position 039 – GEHÄUSESATZ (SKU: 183R16-9)
Position 041 – XGT-LOGO-ETIKETT (SKU: 8007R2-2)

Explosionszeichnung – TW004G

Beschreibung

Explosionszeichnung – TW004G
