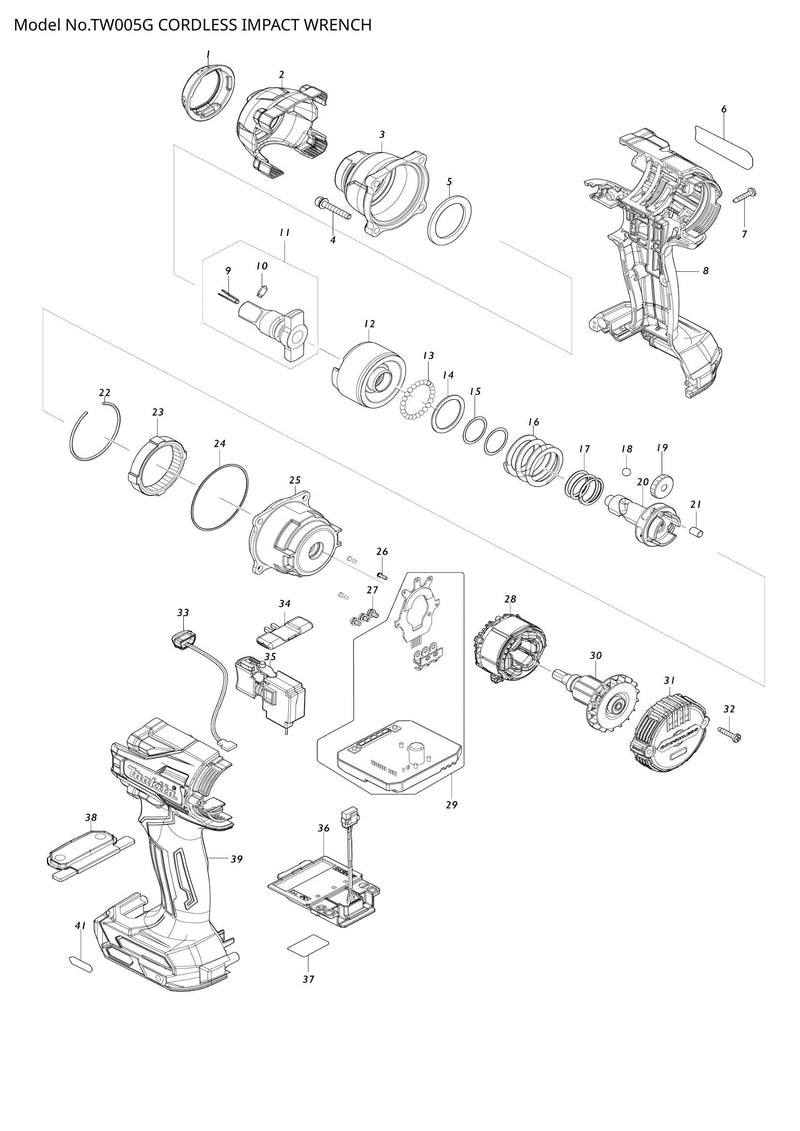

TW005G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
TW005G exploded view

Explosionszeichnung – TW005G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – STOSSFÄNGER (SKU: 422584-2)
  • Position 002 – HAMMER-GEHÄUSEABDECKUNG (SKU: 412822-0)
  • Position 005 – NYLONSCHEIBE 28 (SKU: 261154-0)
  • Position 006 – TW005G TYPENSCHILD (SKU: 857P28-3)
  • Position 007 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 008 – GEHÄUSESATZ (SKU: 183R16-9)
  • Position 009 – CLIP (SKU: 322045-1)
  • Position 012 – HAMMER (SKU: 327648-6)
  • Position 013 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 014 – Unterlegscheibe 24 (Artikelnummer: 267175-0)
  • Position 016 – DRUCKFEDER 25 (SKU: 232615-7)
  • Position 018 – STAHLKUGEL 5.6 (SKU: 216011-7)
  • Position 019 – STIRNRAD 22 (SKU: 227338-0)
  • Position 021 – PIN 5 (SKU: 268311-1)
  • Position 022 – RINGFEDER 43 (SKU: 233910-8)
  • Position 023 – INNENZAHNRAD ​​51 (SKU: 227337-2)
  • Position 024 – O-RING 49 (SKU: 213785-1)
  • Position 025 – INNENGETRIEBEGEHÄUSE KOMPLETT (SKU: 140W14-6)
  • Position 026 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 027 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 028 – STATOR (SKU: 629A13-4)
  • Position 029 – CONTROLLER (SKU: 620D69-8)
  • Position 030 – ROTOR (SKU: 619626-3)
  • Position 031 – HINTERE ABDECKUNG (SKU: 412821-2)
  • Position 032 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 033 – LED-SCHALTUNG (SKU: 620521-2)
  • Position 034 – V/H-Umschalthebel (SKU: 455053-8)
  • Position 035 – SCHALTER C3JR-1A-1 (SKU: 651442-7)
  • Position 036 – TERMINALEINHEIT (SKU: 632P49-4)
  • Position 037 – TW005G SERIENNR.-ETIKETT (SKU: 857P33-0)
  • Position 038 – SCHALTERPLATTE KOMPLETT (SKU: 140W19-6)
  • Position 039 – GEHÄUSESATZ (SKU: 183R16-9)
  • Position 041 – XGT-LOGO-ETIKETT (SKU: 8007R2-2)
