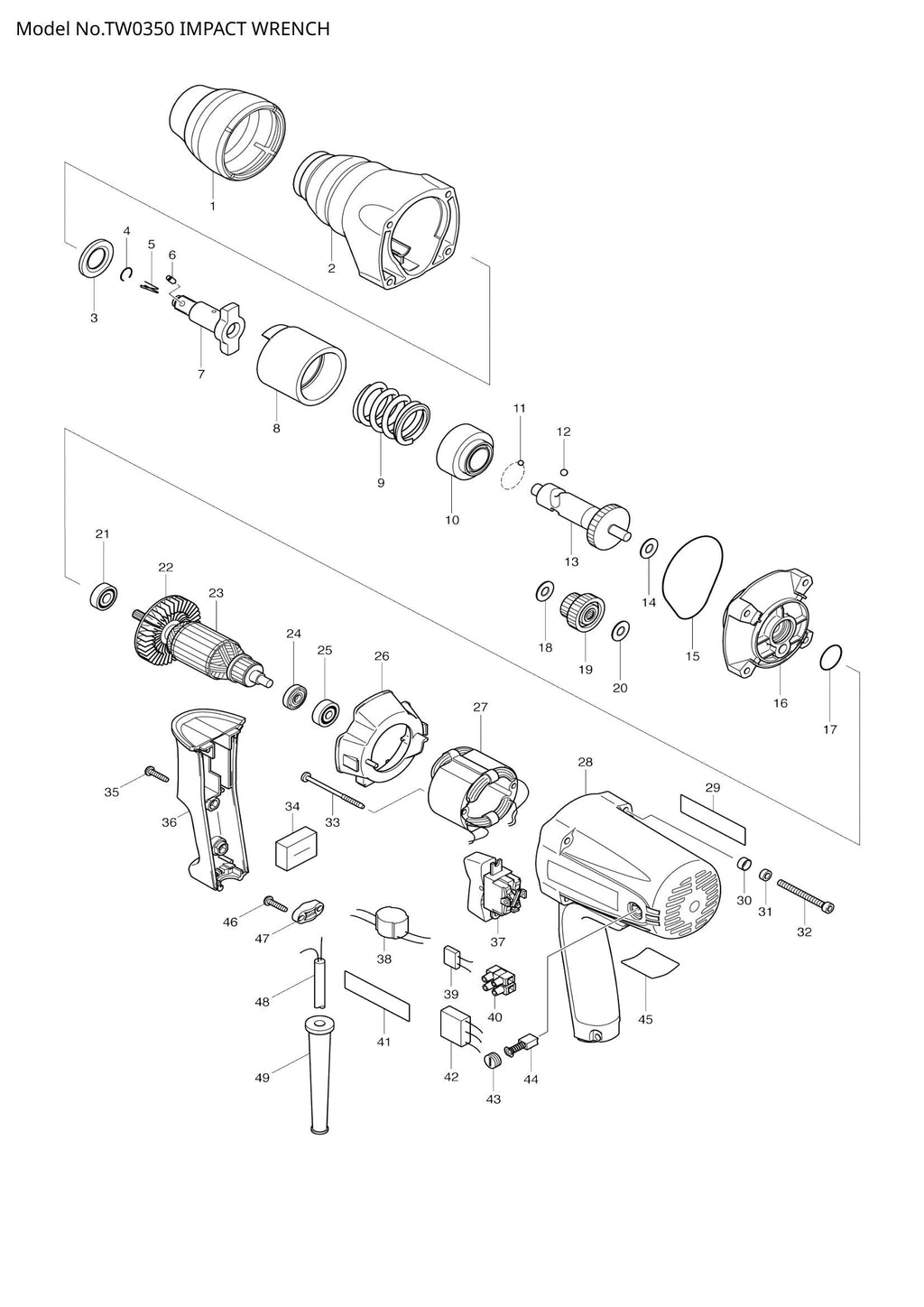

TW0350 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
TW0350 exploded view

Explosionszeichnung – TW0350

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – STOSSFÄNGER (SKU: 421837-6)
  • Position 002 – HAMMERKOFFER KOMPLETT (SKU: 153623-4)
  • Position 003 – Unterlegscheibe 19 (Artikelnummer: 267268-3)
  • Position 004 – RINGFEDER 10 (SKU: 231907-1)
  • Position 008 – HAMMER (SKU: 324336-6)
  • Position 009 – DRUCKFEDER 28 (SKU: 233383-5)
  • Position 010 – FEDERHALTER (SKU: 313115-7)
  • Position 011 – STAHLKUGEL 4 (SKU: 216008-6)
  • Position 012 – STAHLKUGEL 6.4 (SKU: 216007-8)
  • Position 013 – SPINDEL (SKU: 324338-2)
  • Position 014 – Unterlegscheibe 8 (Artikelnummer: 253139-0)
  • Position 015 – DICHTRING (SKU: 421838-4)
  • Position 016 – HAMMER-GEHÄUSEABDECKUNG KOMPLETT (SKU: 153624-2)
  • Position 017 – O-RING 22 (SKU: 213373-4)
  • Position 018 – Unterlegscheibe 8 (Artikelnummer: 253139-0)
  • Position 019 – HAUPTZAHNRAD ​​19-41 KOMPLETT (SKU: 153626-8)
  • Position 020 – Unterlegscheibe 8 (Artikelnummer: 253139-0)
  • Position 021 – KUGELLAGER 608LLU (SKU: 210024-0)
  • Position 022 – FAN 60 (SKU: 241884-9)
  • Position 023 – ANKERBAUGRUPPE 220-240 V (SKU: 515263-0)
  • Position 024 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 025 – KUGELLAGER 627LLB (SKU: 210025-8)
  • Position 026 – Prallplatte (Artikelnummer: 418180-2)
  • Position 027 – FELDBAUGRUPPE 220-240 V (SKU: 528179-0)
  • Position 030 – Tellerscheibe 5 (SKU: 253929-1)
  • Position 031 – URETHANRING 5 (SKU: 262001-8)
  • Position 032 – Innensechskantschraube M5x50 (Artikelnummer: 266331-9)
  • Position 033 – Blechschraube 4x50 (Artikelnummer: 266091-3)
  • Position 035 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 036 – GRIFFABDECKUNG (SKU: 418179-7)
  • Position 042 – Rauschunterdrücker (Artikelnummer: 645253-0)
  • Position 043 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 045 – NAMENSSCHILD TW0350 (SKU: 850644-4)
  • Position 046 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 047 – Zugentlastung (Artikelnummer: 687052-4)
  • Position 048 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
  • Position 049 – CORD GUARD 10 (SKU: 682566-8)
