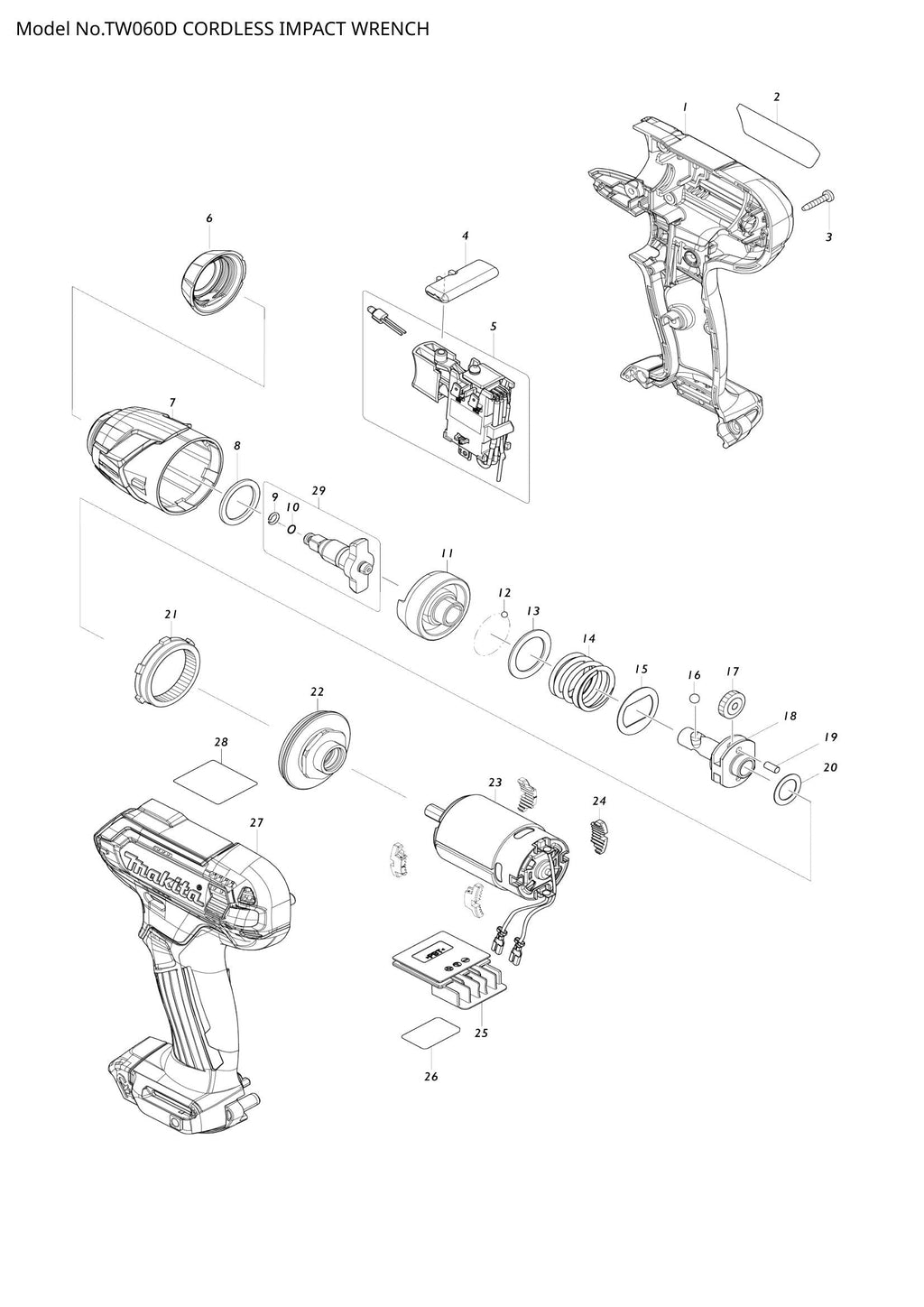

TW060D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
TW060D exploded view

Explosionszeichnung – TW060D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSESATZ (SKU: 183J75-5)
  • Position 002 – TW060D TYPENSCHILD (SKU: 855H72-6)
  • Position 003 – Blechschraube 3x16 (Artikelnummer: 266429-2)
  • Position 004 – V/H-Umschalthebel (SKU: 456039-5)
  • Position 005 – SCHALTEREINHEIT (SKU: 632M05-6)
  • Position 006 – STOSSFÄNGER (SKU: 422228-4)
  • Position 007 – HAMMERKOFFER KOMPLETT (SKU: 140B03-5)
  • Position 008 – NYLONSCHEIBE 20 (SKU: 261140-1)
  • Position 009 – RINGFEDER 5 (SKU: 259065-1)
  • Position 010 – O-RING 3 (SKU: 213014-2)
  • Position 011 – HAMMER (SKU: 327236-9)
  • Position 012 – STAHLKUGEL 3 (SKU: 216019-1)
  • Position 013 – Unterlegscheibe 20 (Artikelnummer: 267380-9)
  • Position 014 – DRUCKFEDER 21 (SKU: 234064-4)
  • Position 015 – UNTERLEGSCHEIBE 21 (SKU: 267813-4)
  • Position 016 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 017 – STIRNRAD 18 (SKU: 226190-3)
  • Position 018 – SPINDEL (SKU: 327127-4)
  • Position 019 – PIN 3.5 (SKU: 268217-3)
  • Position 020 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
  • Position 021 – INNENZAHNRAD ​​45 (SKU: 226191-1)
  • Position 022 – LAGERGEHÄUSE KOMPLETT (SKU: 140B04-3)
  • Position 023 – MOTOR KOMPLETT (SKU: 632L97-9)
  • Position 024 – KISSEN (SKU: 422273-9)
  • Position 025 – TERMINAL (SKU: 644813-5)
  • Position 026 – TW060D SERIENNR.-ETIKETT (SKU: 855H78-4)
  • Position 027 – GEHÄUSESATZ (SKU: 183J75-5)
  • Position 029 – AMBOSS-BAUGRUPPE (SKU: 136038-0)
