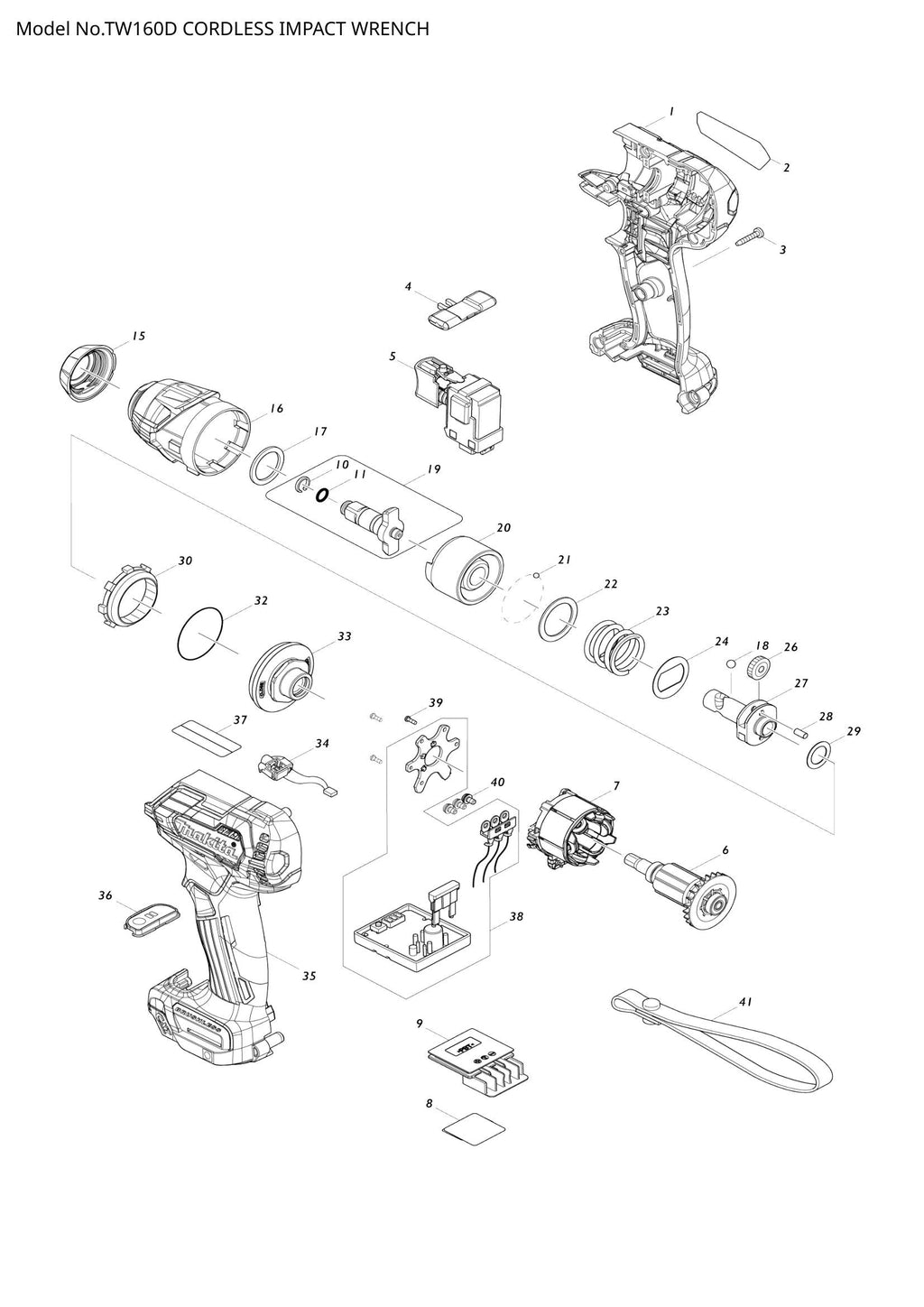

TW160D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
TW160D exploded view

Explosionszeichnung – TW160D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSESATZ (SKU: 183L31-7)
  • Position 002 – TW160D-TYPENSCHILD (SKU: 855L57-6)
  • Position 003 – Blechschraube 3x16 (Artikelnummer: 266429-2)
  • Position 004 – V/H-Umschalthebel (SKU: 455053-8)
  • Position 005 – SCHALTER KOMPLETT (SKU: 143975-1)
  • Position 007 – STATOR (SKU: 629398-2)
  • Position 008 – TW160D SERIENNR.-ETIKETT (SKU: 855L63-1)
  • Position 009 – TERMINAL (SKU: 644813-5)
  • Position 010 – RINGFEDER 8 (SKU: 233943-3)
  • Position 011 – O-RING 5 (SKU: 213960-9)
  • Position 015 – STOSSFÄNGER (SKU: 422228-4)
  • Position 016 – HAMMERKOFFER KOMPLETT (SKU: 140G53-0)
  • Position 017 – NYLONSCHEIBE 19 (SKU: 261159-0)
  • Position 018 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 019 – AMBOSS-BAUGRUPPE (SKU: 135932-3)
  • Position 020 – HAMMER (SKU: 327045-6)
  • Position 021 – STAHLKUGEL 3 (SKU: 216019-1)
  • Position 022 – Unterlegscheibe 22 (Artikelnummer: 267352-4)
  • Position 023 – DRUCKFEDER 21 (SKU: 232410-5)
  • Position 024 – UNTERLEGSCHEIBE 21 (SKU: 267813-4)
  • Position 026 – STIRNRAD 17 (SKU: 227213-0)
  • Position 027 – SPINDEL (SKU: 327046-4)
  • Position 028 – PIN 3.5 (SKU: 268217-3)
  • Position 029 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
  • Position 030 – INNENZAHNRAD ​​43 (SKU: 227316-0)
  • Position 032 – O-RING 33 (SKU: 213479-8)
  • Position 033 – LAGERGEHÄUSE KOMPLETT (SKU: 140G75-0)
  • Position 034 – LED-SCHALTUNG (SKU: 620999-9)
  • Position 035 – GEHÄUSESATZ (SKU: 183L31-7)
  • Position 036 – SCHALTERPLATTE KOMPLETT (SKU: 140G52-2)
  • Position 038 – CONTROLLER (SKU: 620998-1)
  • Position 039 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 040 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
