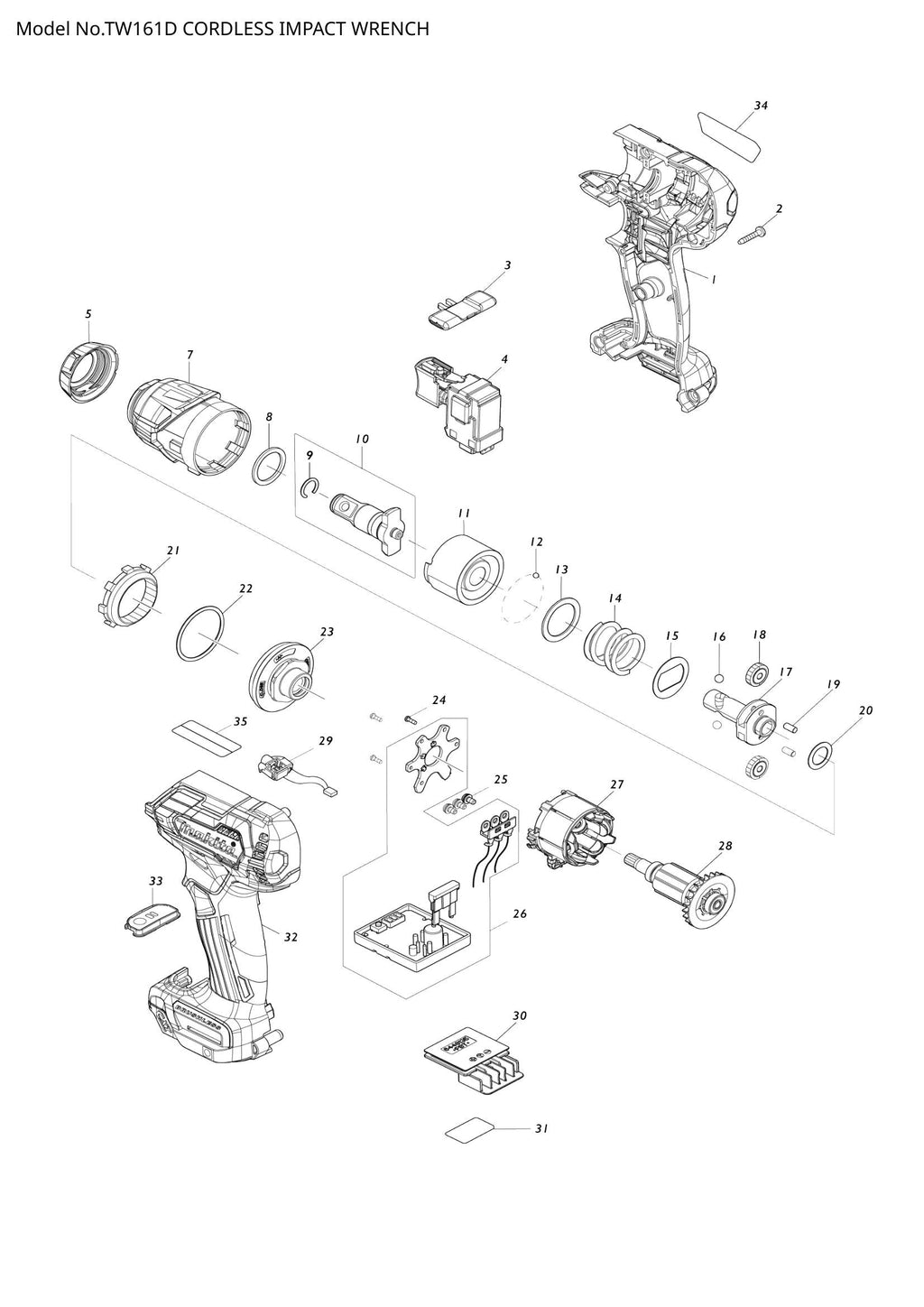

Explosionszeichnung – TW161D

Name: Explosionszeichnung – TW161D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GEHÄUSESATZ (SKU: 183L31-7)
Position 002 – Blechschraube 3x16 (Artikelnummer: 266429-2)
Position 003 – V/H-Umschalthebel (SKU: 455053-8)
Position 004 – SCHALTER KOMPLETT (SKU: 143975-1)
Position 005 – STOSSFÄNGER (SKU: 422407-4)
Position 007 – HAMMERKOFFER KOMPLETT (SKU: 140K41-1)
Position 008 – NYLONSCHEIBE 19 (SKU: 261159-0)
Position 009 – RINGFEDER 10 (SKU: 231907-1)
Position 010 – AMBOSS E ASSY (SKU: 136030-6)
Position 011 – HAMMER (SKU: 327200-0)
Position 012 – STAHLKUGEL 3 (SKU: 216019-1)
Position 013 – Unterlegscheibe 22 (Artikelnummer: 267352-4)
Position 014 – DRUCKFEDER 21 (SKU: 232516-9)
Position 015 – UNTERLEGSCHEIBE 21 (SKU: 267813-4)
Position 016 – STAHLKUGEL 4.8 (SKU: 216002-8)
Position 017 – SPINDEL (SKU: 327046-4)
Position 018 – STIRNRAD 17 (SKU: 227213-0)
Position 019 – PIN 3.5 (SKU: 268217-3)
Position 020 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
Position 021 – INNENZAHNRAD 43 (SKU: 227316-0)
Position 022 – O-RING 33 (SKU: 213479-8)
Position 023 – LAGERGEHÄUSE KOMPLETT (SKU: 140G75-0)
Position 024 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 025 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 026 – CONTROLLER (SKU: 620998-1)
Position 027 – STATOR (SKU: 629398-2)
Position 029 – LED-SCHALTUNG (SKU: 620999-9)
Position 030 – TERMINAL (SKU: 644813-5)
Position 031 – TW161D SERIENNR.-ETIKETT (SKU: 855S26-9)
Position 032 – GEHÄUSESATZ (SKU: 183L31-7)
Position 033 – SCHALTERPLATTE KOMPLETT (SKU: 140G52-2)
Position 034 – TW161D TYPENSCHILD (SKU: 855S19-6)

Explosionszeichnung – TW161D

Beschreibung

Explosionszeichnung – TW161D
