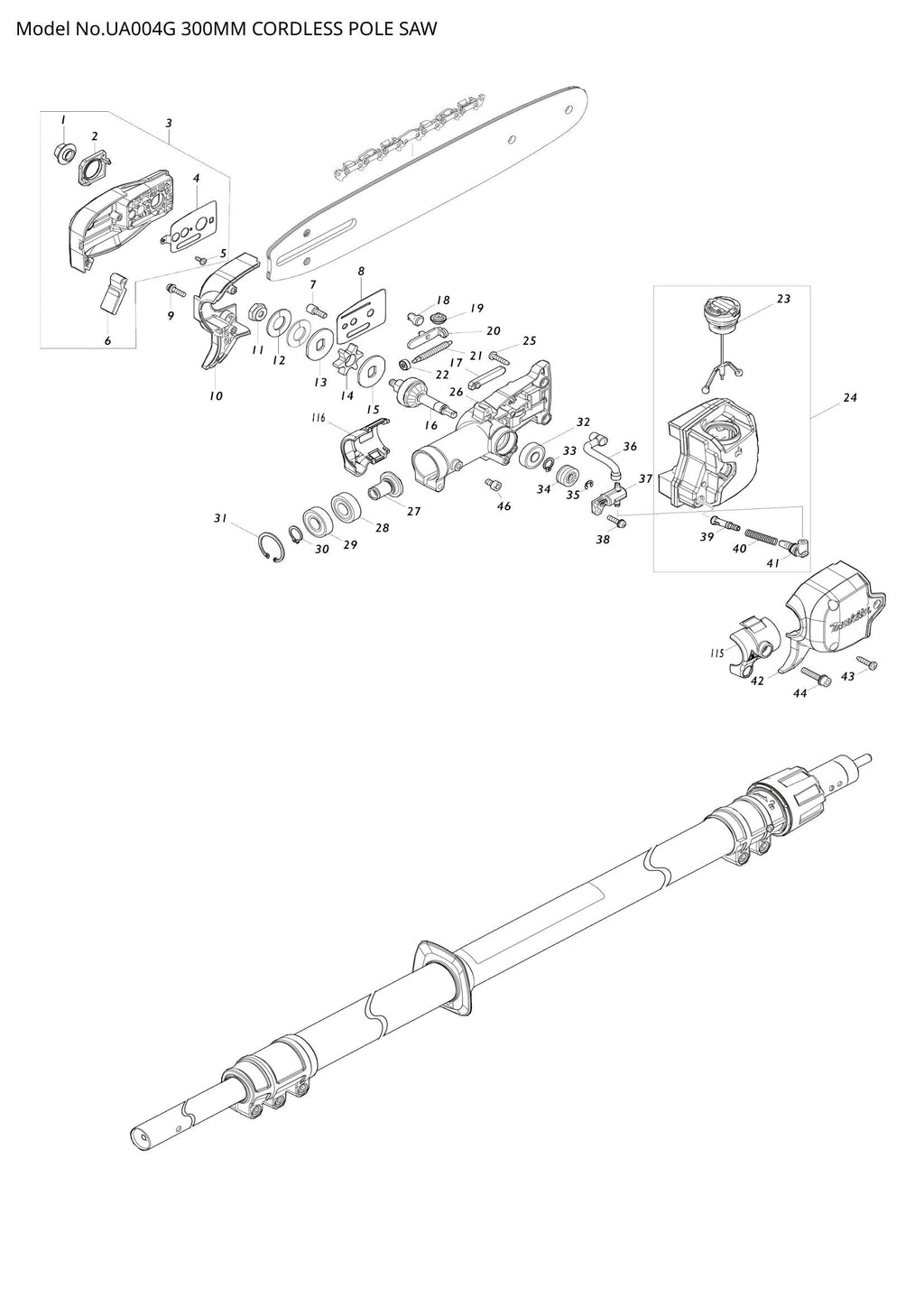

UA004G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UA004G exploded view

Explosionszeichnung – UA004G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – FLANSCHMUTTER KOMPLETT (SKU: 162494-8)
  • Position 002 – Mutternabdeckung (SKU: 412638-3)
  • Position 003 – KETTENRADABDECKUNG (SKU: 136373-6)
  • Position 004 – FÜHRUNGSPLATTE L (SKU: 347707-0)
  • Position 005 – Blechschraube BIND PT3X8 (SKU: 265954-0)
  • Position 006 – CHIP-FÜHRUNG (SKU: 422599-9)
  • Position 007 – HL-Innensechskantschraube M5x12 (Artikelnummer: 266905-6)
  • Position 008 – FÜHRUNGSPLATTE R (SKU: 347708-8)
  • Position 009 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 010 – GETRIEBEGEHÄUSESATZ (SKU: 183P83-2)
  • Position 011 – SECHSKANTMUTTER M6 (SKU: 252291-1)
  • Position 012 – Gekrönte Tellerfeder 14 (Artikelnummer: 232626-2)
  • Position 013 – Sicherungsscheibe 12 (SKU: 347705-4)
  • Position 014 – RITZEL 6 (SKU: 226992-7)
  • Position 015 – Sicherungsscheibe 12 (SKU: 347705-4)
  • Position 016 – SPINDEL KOMPLETT (SKU: 140V32-8)
  • Position 017 – TÜLLE (SKU: 422602-6)
  • Position 018 – ANTRIEBSZAHNRAD ​​14 (SKU: 227620-7)
  • Position 019 – GERADE KEGELRAD 14 (SKU: 227634-6)
  • Position 020 – SPANNSCHLITTEN (SKU: 347706-2)
  • Position 021 – EINSTELLSCHRAUBE (SKU: 327606-2)
  • Position 022 – GERADE KEGELRAD 14 (SKU: 227496-2)
  • Position 023 – TANKDECKELBAUGRUPPE (SKU: 126832-8)
  • Position 025 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 027 – Spiralkegelrad 18 (Artikelnummer: 226995-1)
  • Position 028 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 029 – KUGELLAGER 6001ZZ (SKU: 211148-5)
  • Position 030 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 031 – Sicherungsring R-28 (SKU: 962106-1)
  • Position 032 – KUGELLAGER 609DDW (SKU: 211491-2)
  • Position 033 – Sicherungsring S-9 (SKU: 961005-4)
  • Position 034 – SCHNECKENGETRIEBE (SKU: 226884-0)
  • Position 035 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 036 – ÖLROHR 3-70 (SKU: 422600-0)
  • Position 038 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 039 – NIPPEL (SKU: 452666-6)
  • Position 040 – FEDER (SKU: 231975-4)
  • Position 041 – ÖLROHR 3-14 (SKU: 422601-8)
  • Position 042 – GETRIEBEGEHÄUSESATZ (SKU: 183P83-2)
  • Position 043 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 044 – Innensechskantschraube M5x25 (Artikelnummer: 922243-3)
  • Position 046 – Innensechskantschraube M5x8 (Artikelnummer: 922202-7)
  • Position 047 – GRIFFSATZ (SKU: 183U44-2)
  • Position 048 – SCHALTKREIS KOMPLETT (SKU: 141H14-9)
  • Position 049 – SCHALTHEBEL (SKU: 459758-2)
  • Position 050 – TORSIONSFEDER 12 (SKU: 233622-3)
  • Position 051 – SCHALTER C3JR-4B-PAND3 (SKU: 650015-3)
  • Position 052 – SCHALTEREINHEIT (SKU: 632G61-0)
  • Position 053 – Verriegelungshebel (Artikelnummer: 459759-0)
  • Position 054 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 056 – GRIFFSATZ (SKU: 183U44-2)
  • Position 057 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 058 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 059 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 060 – ROHRHALTERUNG (SKU: 136371-0)
  • Position 061 – Innensechskantschraube M5x8 (Artikelnummer: 922202-7)
  • Position 062 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 063 – Gummistift 4 (SKU: 263002-9)
  • Position 064 – DÄMPFERWELLENBAUGRUPPE (SKU: 127641-8)
  • Position 065 – Gelenkhülse (Artikelnummer: 327600-4)
  • Position 066 – PIN 5 (SKU: 256964-8)
  • Position 067 – TORSIONSFEDER 12 (SKU: 232625-4)
  • Position 068 – SPINDELNABE (SKU: 327601-2)
  • Position 069 – KUGELLAGER 6002LLU (SKU: 211232-6)
  • Position 070 – SCHRÄGZAHNRAD ​​33 (SKU: 226997-7)
  • Position 071 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 072 – KUGELLAGER 6901ZZ (SKU: 211150-8)
  • Position 073 – GEHÄUSESATZ (SKU: 183U43-4)
  • Position 074 – Blechschraube 5x25 (Artikelnummer: 266459-3)
  • Position 075 – GETRIEBEBAUGRUPPE (SKU: 136230-8)
  • Position 076 – O-RING 22 (SKU: 213961-7)
  • Position 077 – ROTORBAUGRUPPE (SKU: 510470-0)
  • Position 078 – SCHRÄGZAHNRAD ​​16 (SKU: 226996-9)
  • Position 079 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 080 – KUGELLAGER 607ZZ (SKU: 210062-2)
  • Position 081 – Prallplatte (Artikelnummer: 459764-7)
  • Position 082 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 083 – STATOR (SKU: 629A97-2)
  • Position 084 – MOTORGEHÄUSE (SKU: 459763-9)
  • Position 086 – Flachkopfschraube M4x6 (Artikelnummer: 911102-6)
  • Position 087 – CONTROLLER (SKU: 620H16-3)
  • Position 088 – TERMINALEINHEIT (SKU: 632P49-4)
  • Position 089 – UA004G SERIENNR.-ETIKETT (SKU: 8114V9-3)
  • Position 090 – GEHÄUSESATZ (SKU: 183U43-4)
  • Position 091 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 092 – UA004G NAMENSSCHILD (SKU: 8114V5-1)
  • Position 093 – GUARD (SKU: 413C42-7)
  • Position 094 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 096 – WELLE C KOMPLETT (SKU: 140V20-5)
  • Position 098 – SICHERUNGSRING (SKU: 412631-7)
  • Position 099 – Verriegelungshülse (SKU: 412632-5)
  • Position 100 – Feststellschraube (Artikelnummer: 412630-9)
  • Position 101 – Innensechskantschraube M5x25 (Artikelnummer: 922243-3)
  • Position 102 – ROHR 38 KOMPLETT (SKU: 141J38-7)
  • Position 103 – GRIFFENDE 38 (SKU: 412634-1)
  • Position 104 – Innensechskantschraube M5x25 (Artikelnummer: 922243-3)
  • Position 105 – DRUCKFEDER 28 (SKU: 232624-6)
  • Position 106 – ANTRIEBSBUCHSE (SKU: 413312-6)
  • Position 107 – KUGELLAGER 6001ZZ (SKU: 211148-5)
  • Position 108 – Gleitbuchse (Artikelnummer: 412625-2)
  • Position 109 – ROHRHÜLSE 24 (SKU: 313340-0)
  • Position 110 – Schulterstift 6 (SKU: 327599-3)
  • Position 111 – ROHRVERBINDUNG (SKU: 412629-4)
  • Position 112 – Innensechskantschraube M5x25 (Artikelnummer: 922243-3)
  • Position 113 – ROHR 24 KOMPLETT (SKU: 140V18-2)
  • Position 115 – Getriebegehäusedeckelsatz (Artikelnummer: 183R91-5)
  • Position 116 – Getriebegehäusedeckelsatz (Artikelnummer: 183R91-5)
  • Position 117 – WELLENBAUGRUPPE (SKU: 136393-0)
  • Position 118 – LAGERGEHÄUSE B (SKU: 412627-8)
  • Position 119 – ROHR 28 (SKU: 327864-0)
  • Position 120 – Gleitbuchse (Artikelnummer: 412625-2)
  • Position 121 – KUGELLAGER 6001ZZ (SKU: 211148-5)
  • Position 122 – LAGERGEHÄUSE A (SKU: 412624-4)
  • Position 123 – LINER 15 (SKU: 412623-6)
  • Position 124 – ROHRHÜLSE 28 (Artikelnummer: 412626-0)
  • Position 125 – Wellenbaugruppe (Artikelnummer: 136393-0)
  • Position 126 – Blechschraube BIND PT3X8 (SKU: 265954-0)
  • Position 127 – Gleitbuchse (Artikelnummer: 412625-2)
  • Position 128 – KUGELLAGER 6001ZZ (SKU: 211148-5)
  • Position 129 – LEITUNGSFILTER (SKU: 688163-8)
  • Position 130 – XGT-LOGO-ETIKETT (SKU: 8032A7-2)
