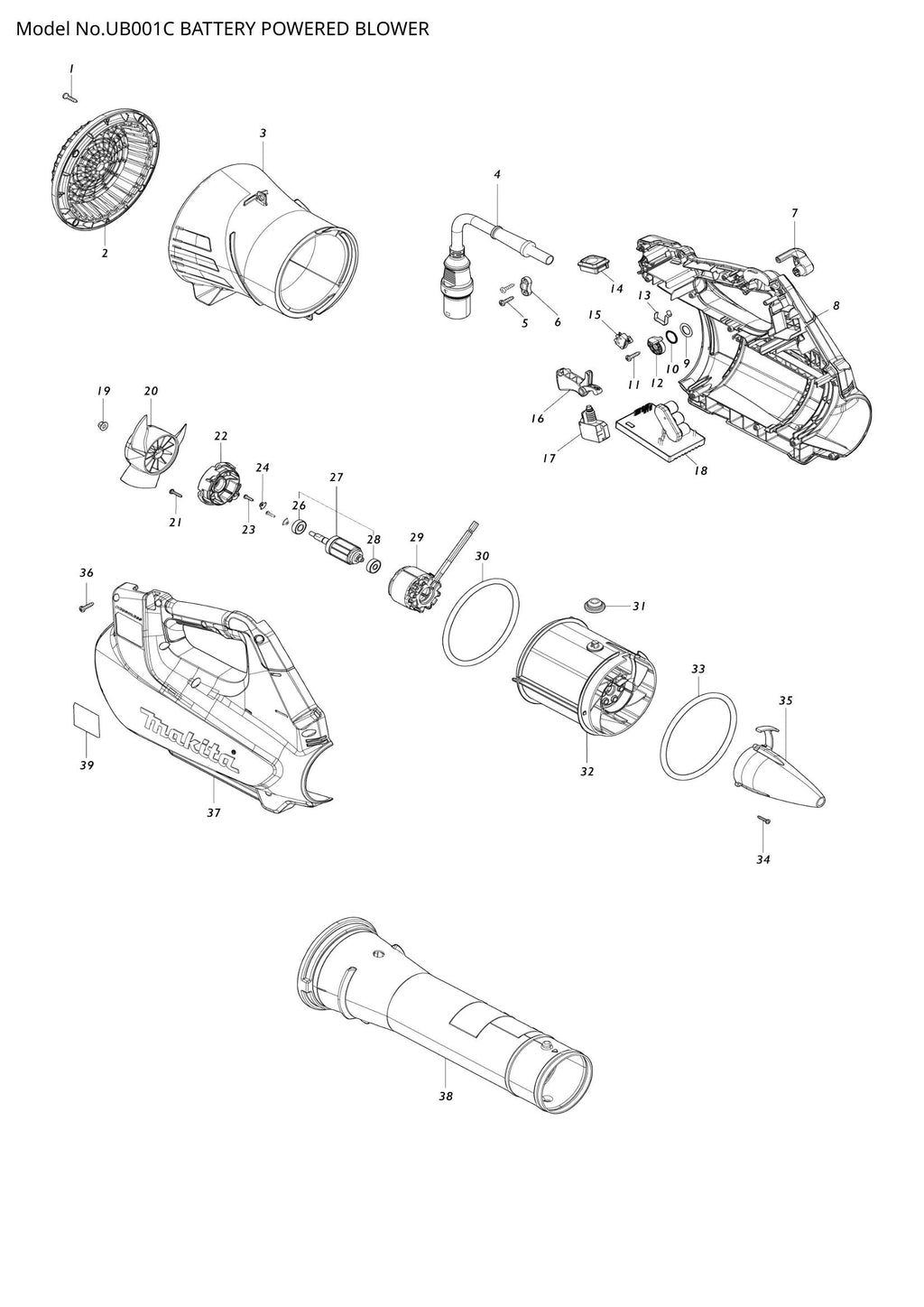

Explosionszeichnung – UB001C

Name: Explosionszeichnung – UB001C
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 002 – HINTERE ABDECKUNG (SKU: 412749-4)
Position 003 – HINTERES GEHÄUSE KOMPLETT (SKU: 140V33-6)
Position 004 – NETZKABELEINHEIT (SKU: 699156-0)
Position 005 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 006 – Zugentlastung (SKU: 687149-9)
Position 007 – STEUERHEBEL (SKU: 412755-9)
Position 009 – Unterlegscheibe 13 (Artikelnummer: 253798-0)
Position 010 – O-RING 14 (SKU: 213154-6)
Position 011 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 012 – LINK (SKU: 412754-1)
Position 013 – Blattfeder (SKU: 232634-3)
Position 014 – SCHALTKREIS KOMPLETT (SKU: 140X08-7)
Position 015 – SCHALTEREINHEIT (SKU: 632L48-2)
Position 016 – SCHALTHEBEL (SKU: 412756-7)
Position 017 – SCHALTER C3JW-1A-P-2 (SKU: 651436-2)
Position 018 – CONTROLLER (SKU: 620D15-1)
Position 019 – Sechskantmutter mit Bund M5-8 (Artikelnummer: 252286-4)
Position 020 – FAN 110 (SKU: 240177-1)
Position 021 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 022 – MOTORGEHÄUSEABDECKUNG (SKU: 412753-3)
Position 023 – Blechschraube 3x12 (Artikelnummer: 265893-4)
Position 024 – HALTERUNG (SKU: 347733-9)
Position 026 – KUGELLAGER 698LLU (SKU: 210040-2)
Position 028 – KUGELLAGER 626DDW (SKU: 210022-4)
Position 030 – GUMMIRING 115 (SKU: 424721-4)
Position 031 – GUMMIRING 8 (SKU: 424194-1)
Position 032 – MOTORGEHÄUSE (SKU: 412751-7)
Position 033 – GUMMIRING 115 (SKU: 424721-4)
Position 034 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 035 – KAPPE (SKU: 412752-5)
Position 036 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 038 – VORDERROHR (SKU: 412757-5)
Position 039 – UB001C NAMENSSCHILD (SKU: 857M75-6)
Position 040 – SCHWAMM (SKU: 422734-9)
Position 041 – CONTROLLER BS (SKU: 620K74-7)
Position 042 – LEAD UNIT S (SKU: 638A36-1)
Position 043 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)

Explosionszeichnung – UB001C

Beschreibung

Explosionszeichnung – UB001C
