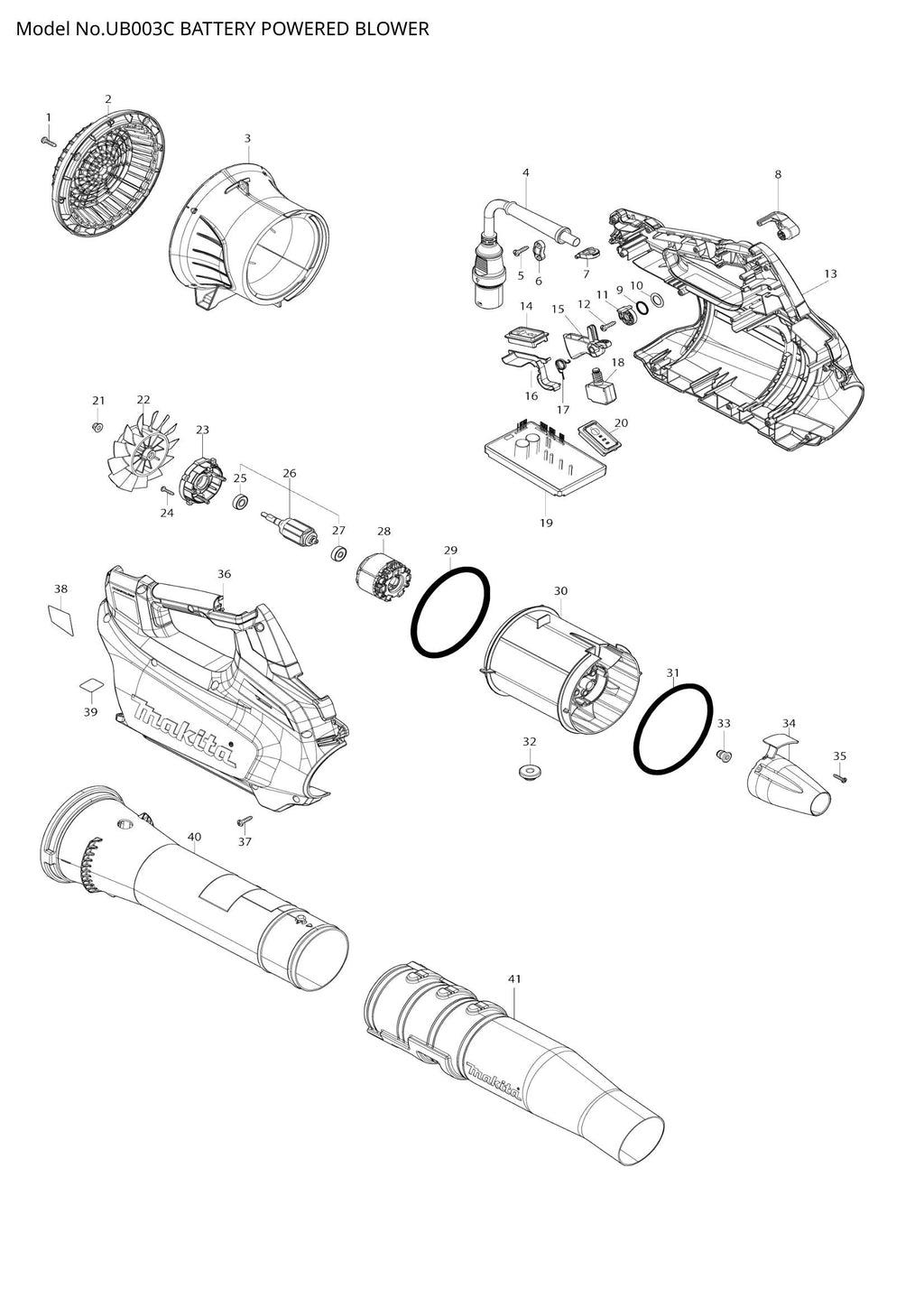

UB003C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UB003C exploded view

Explosionszeichnung – UB003C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 002 – HINTERE ABDECKUNG (SKU: 412749-4)
  • Position 003 – HINTERES GEHÄUSE KOMPLETT (SKU: 141T88-2)
  • Position 004 – NETZKABELEINHEIT (SKU: 699236-2)
  • Position 005 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 006 – Zugentlastung (SKU: 687149-9)
  • Position 007 – HAKEN (SKU: 413W38-8)
  • Position 008 – STEUERHEBEL (SKU: 413W40-1)
  • Position 009 – O-RING 14 (SKU: 213154-6)
  • Position 010 – Unterlegscheibe 13 (Artikelnummer: 253798-0)
  • Position 011 – LINK (SKU: 412754-1)
  • Position 012 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 014 – SCHALTKREIS KOMPLETT (SKU: 620N41-0)
  • Position 015 – SCHALTHEBEL (SKU: 413W37-0)
  • Position 016 – LEITFADEN (SKU: 413W39-6)
  • Position 017 – TORSIONSFEDER 12 (SKU: 232830-3)
  • Position 018 – SCHALTER C3JR-1A-PAXD5 (SKU: 650049-6)
  • Position 019 – CONTROLLER (SKU: 620N40-2)
  • Position 020 – SCHALTKREIS KOMPLETT (SKU: 620N42-8)
  • Position 021 – Sechskantmutter mit Bund M5-8 (Artikelnummer: 252286-4)
  • Position 022 – FAN 110 (SKU: 240237-9)
  • Position 023 – MOTORGEHÄUSEABDECKUNG (SKU: 413W41-9)
  • Position 024 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 025 – KUGELLAGER 698LLU (SKU: 210040-2)
  • Position 027 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 028 – STATOR (SKU: 629C55-0)
  • Position 029 – GUMMIRING 115 (SKU: 424721-4)
  • Position 030 – MOTORGEHÄUSE (SKU: 413W35-4)
  • Position 031 – GUMMIRING 115 (SKU: 424721-4)
  • Position 032 – GUMMIRING 8 (SKU: 424194-1)
  • Position 033 – TÜLLE (SKU: 422879-3)
  • Position 034 – KAPPE (SKU: 413W36-2)
  • Position 035 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 037 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 038 – UB003C NAME PLTE (SKU: 8143N3-2)
  • Position 039 – SOUND 95DB LABEL (SKU: 807950-8)
  • Position 040 – VORDERROHR (SKU: 412757-5)
  • Position 041 – ENDDÜSE 72 (SKU: 413W42-7)
