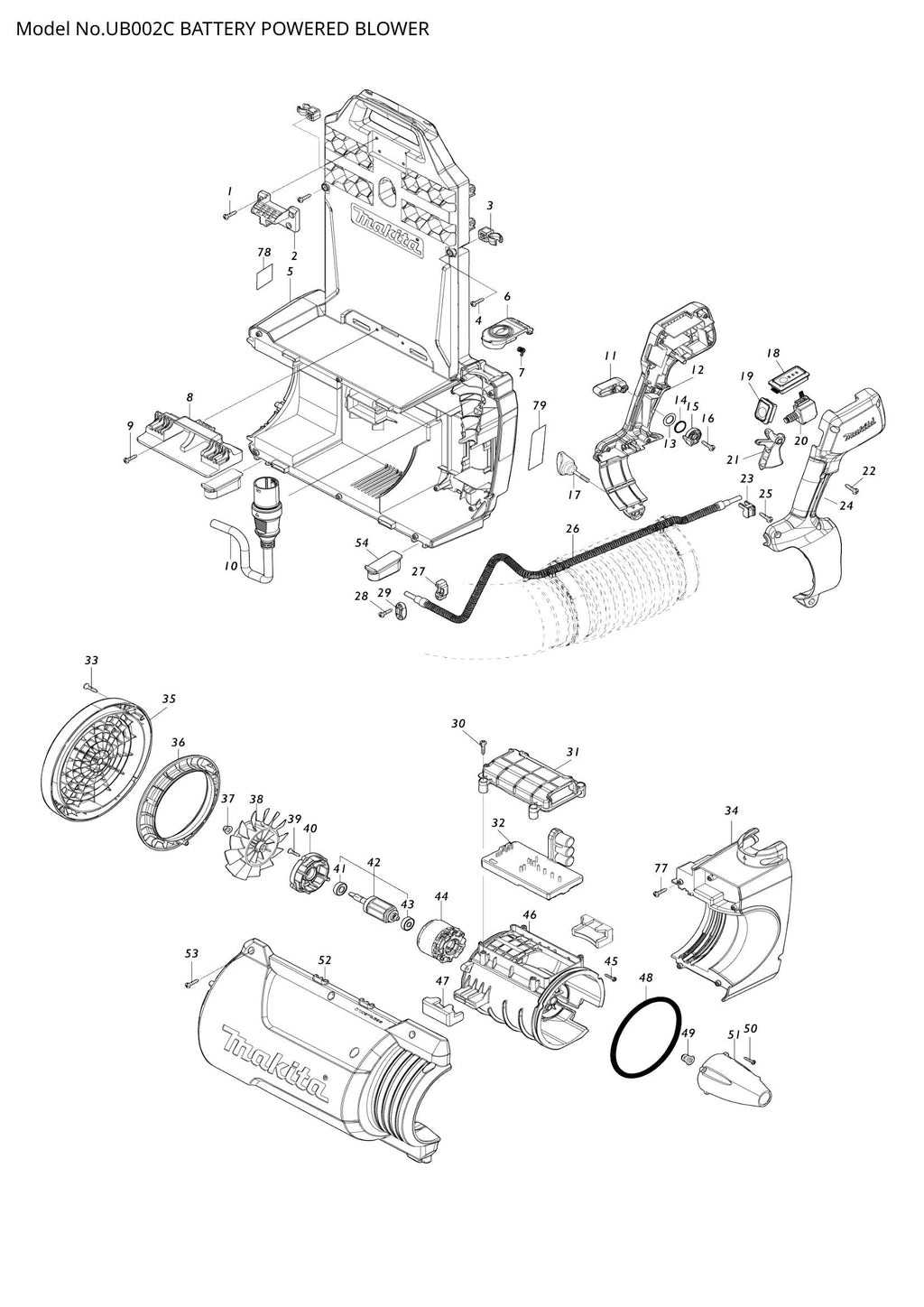

UB002C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UB002C exploded view

Explosionszeichnung – UB002C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 002 – OBERER HALTER (SKU: 413G75-6)
  • Position 003 – HALTER (SKU: 413613-2)
  • Position 004 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 005 – RAHMEN KOMPLETT (SKU: 141J75-1)
  • Position 006 – ANSCHLUSSABDECKUNG (SKU: 413G74-8)
  • Position 007 – TORSIONSFEDER 4 (SKU: 232681-4)
  • Position 008 – UNTERER HALTER (SKU: 413G65-9)
  • Position 009 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 010 – NETZKABELEINHEIT (SKU: 699202-9)
  • Position 011 – STEUERHEBEL (SKU: 413G66-7)
  • Position 012 – Hebelgehäusesatz (Artikelnummer: 183W35-5)
  • Position 013 – Unterlegscheibe 13 (Artikelnummer: 253798-0)
  • Position 014 – O-RING 14 (SKU: 213154-6)
  • Position 015 – LINK (SKU: 412754-1)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 017 – Rändelschraube M5X35 (SKU: 265C61-7)
  • Position 018 – SCHALTKREIS KOMPLETT (SKU: 620J51-3)
  • Position 019 – SCHALTKREIS KOMPLETT (SKU: 140X08-7)
  • Position 020 – SCHALTER C3JR-1A-PAXD3 (SKU: 651492-2)
  • Position 021 – SCHALTHEBEL (SKU: 413G68-3)
  • Position 022 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 023 – Zugentlastung (Artikelnummer: 687260-7)
  • Position 024 – Hebelgehäusesatz (Artikelnummer: 183W35-5)
  • Position 025 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 026 – NETZKABELEINHEIT (SKU: 699203-7)
  • Position 027 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 028 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 029 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 030 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 031 – CONTROLLER-GEHÄUSEABDECKUNG (SKU: 413G73-0)
  • Position 033 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 035 – HINTERE ABDECKUNG (SKU: 413G61-7)
  • Position 036 – LÜFTERFÜHRUNG (SKU: 413G72-2)
  • Position 037 – Sechskantmutter mit Bund M5-8 (Artikelnummer: 252286-4)
  • Position 038 – FAN 110 (SKU: 240237-9)
  • Position 039 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 040 – MOTORGEHÄUSEABDECKUNG (SKU: 413G67-5)
  • Position 041 – KUGELLAGER 698LLU (SKU: 210040-2)
  • Position 043 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 044 – STATOR KOMPLETT (SKU: 629B90-2)
  • Position 045 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 046 – MOTORGEHÄUSE (SKU: 413G60-9)
  • Position 047 – Gummikissen (SKU: 422877-7)
  • Position 048 – GUMMIRING 115 (SKU: 424721-4)
  • Position 049 – TÜLLE (SKU: 422879-3)
  • Position 050 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 051 – KAPPE (SKU: 413G64-1)
  • Position 052 – GEHÄUSE KOMPLETT (SKU: 141J76-9)
  • Position 053 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 054 – Gummikissen (SKU: 422878-5)
  • Position 057 – STANGE 5 (SKU: 256A28-4)
  • Position 058 – BAND A KOMPLETT (SKU: 162B59-8)
  • Position 059 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 060 – Blechschraube 4x18 mit W (Artikelnummer: 252274-1)
  • Position 062 – Blechschraube 4x18 mit W (Artikelnummer: 252274-1)
  • Position 063 – ROHRRAHMENABDECKUNG (SKU: 413G76-4)
  • Position 064 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 065 – Gummiklammer (SKU: 413K11-6)
  • Position 066 – Fußgehäusegummi (SKU: 422917-1)
  • Position 067 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 068 – ROHRRAHMEN KOMPLETT (SKU: 162B57-2)
  • Position 069 – Fußgehäusesatz (Artikelnummer: 183W34-7)
  • Position 070 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 071 – BAND B KOMPLETT (SKU: 162B60-3)
  • Position 072 – SCHLAUCHSCHELLE 110 BAUGRUPPE (SKU: 122C31-8)
  • Position 073 – FLEXIBLE ROHR 100 (SKU: 413G69-1)
  • Position 074 – WINKEL (SKU: 413G71-4)
  • Position 075 – ENDDÜSE 82 (SKU: 413G70-6)
  • Position 076 – DREHROHR KOMPLETT (SKU: 162B56-4)
  • Position 077 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 078 – SOUND 103DB LABEL (SKU: 801277-8)
  • Position 079 – UB002C NAMENSSCHILD (SKU: 858T78-5)
