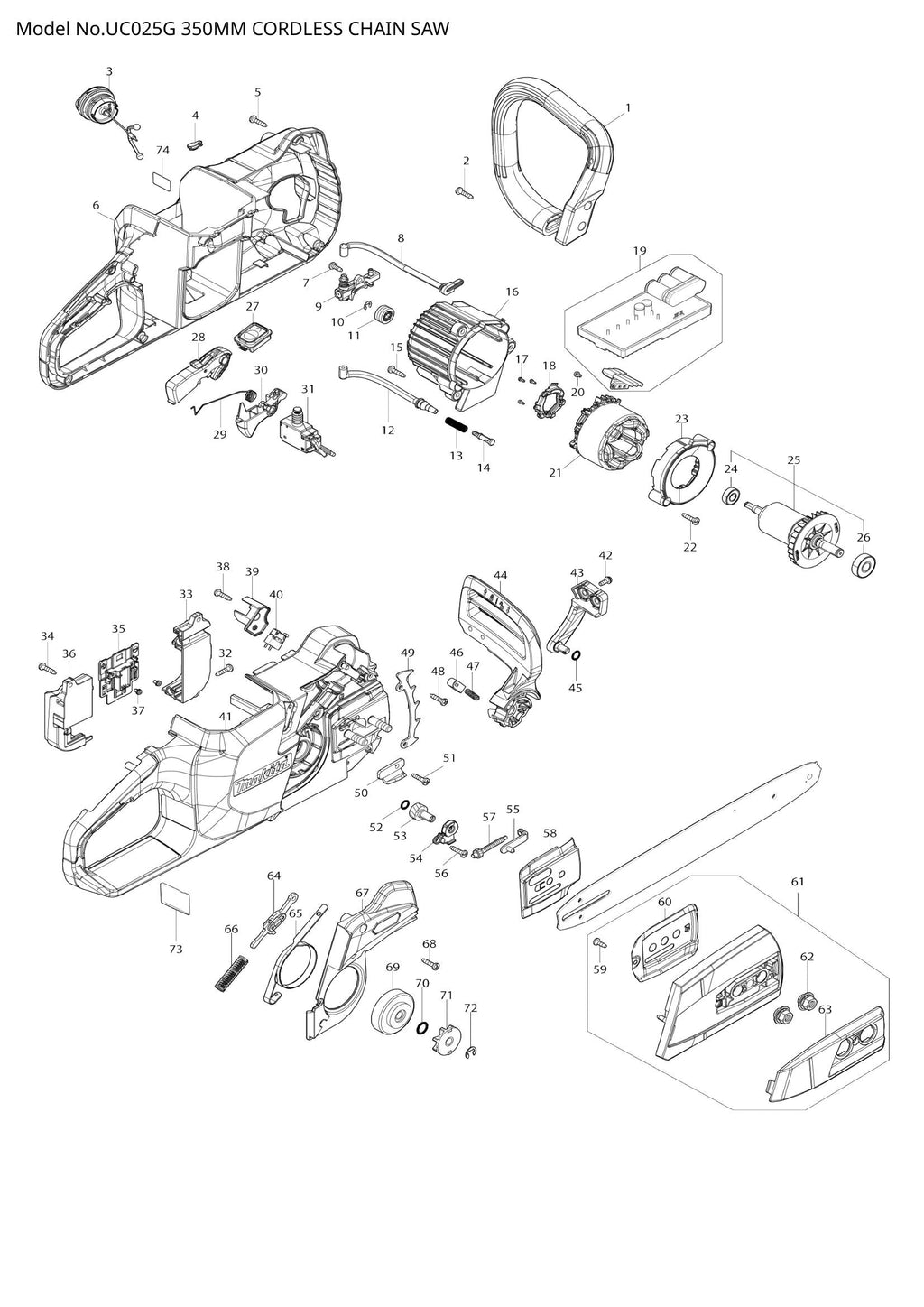

Explosionszeichnung – UC025G

Name: Explosionszeichnung – UC025G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – VORDERER GRIFF (SKU: 413W79-4)
Position 002 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 003 – TANKDECKELBAUGRUPPE (SKU: 122A77-2)
Position 004 – KAPPE (SKU: 422467-6)
Position 005 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 006 – GEHÄUSESATZ (SKU: 1830U9-5)
Position 007 – Blechschraube 4x12 (Artikelnummer: 266427-6)
Position 008 – ÖLROHR 3-134 (SKU: 422B10-3)
Position 009 – ÖLPUMPE KOMPLETT (SKU: 140L95-4)
Position 010 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 011 – SCHNECKENGETRIEBE (SKU: 226884-0)
Position 012 – ÖLROHR 3-114 (SKU: 422B09-8)
Position 013 – FEDER (SKU: 231975-4)
Position 014 – NIPPEL (SKU: 452666-6)
Position 015 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 016 – MOTORGEHÄUSE (SKU: 413W73-6)
Position 017 – Flachkopfschraube M2x6 (Artikelnummer: 652119-7)
Position 018 – SENSOREINHEIT (SKU: 632V15-7)
Position 019 – CONTROLLER (SKU: 620N62-2)
Position 020 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 021 – STATOR (SKU: 629C60-7)
Position 022 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 023 – BLECHPLATTE (SKU: 413W74-4)
Position 024 – KUGELLAGER 698ZZ (SKU: 210016-9)
Position 025 – ROTORBAUGRUPPE (SKU: 519840-0)
Position 026 – KUGELLAGER 6000DDW (SKU: 210059-1)
Position 027 – SCHALTKREIS KOMPLETT (SKU: 620N64-8)
Position 028 – Verriegelungshebel komplett (Artikelnummer: 141V01-2)
Position 029 – TORSIONSFEDER 10 (SKU: 232850-7)
Position 030 – SCHALTHEBEL (SKU: 413C93-0)
Position 031 – SCHALTER C3JR-4B-PAND6-1 (SKU: 650048-8)
Position 032 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 033 – Klemmenkastensatz (Artikelnummer: 1830H3-6)
Position 034 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 035 – TERMINALEINHEIT (SKU: 632V23-8)
Position 036 – Klemmenkastensatz (Artikelnummer: 1830H3-6)
Position 037 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
Position 038 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 039 – MIKROSCHALTERSCHUTZ (SKU: 413W72-8)
Position 040 – SCHALTER D2SW-P01L30-3M-C2(S) (SKU: 650057-7)
Position 041 – GEHÄUSESATZ (SKU: 1830U9-5)
Position 042 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 043 – Halterung für vorderen Handschutz (Artikelnummer: 413W82-5)
Position 044 – VORDERER HANDSCHUTZ (SKU: 413W68-9)
Position 045 – O-RING 7 (SKU: 213594-8)
Position 046 – HANDSCHUTZFÜHRUNG (SKU: 313398-9)
Position 047 – DRUCKFEDER 3 (SKU: 234210-9)
Position 048 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 049 – SPIKE BUMPER (SKU: 347925-0)
Position 050 – KETTENFÄNGER (SKU: 347924-2)
Position 051 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 052 – O-RING 7 (SKU: 213594-8)
Position 053 – SCHRÄGZAHNRAD 18 (SKU: 227744-9)
Position 054 – GETRIEBEABDECKUNG (SKU: 4130H2-7)
Position 055 – SPANNSCHLITTEN (SKU: 347923-4)
Position 056 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 057 – SCHRÄGZAHNRAD 11 (SKU: 227743-1)
Position 058 – FÜHRUNGSPLATTE (SKU: 347C01-8)
Position 059 – Blechschraube 4x12 (Artikelnummer: 266427-6)
Position 060 – FÜHRUNGSPLATTE R (SKU: 347C02-6)
Position 061 – KETTENRADABDECKUNG (SKU: 137145-2)
Position 062 – FLANSCHMUTTER KOMPLETT (SKU: 162493-0)
Position 063 – Mutternabdeckung (SKU: 413W86-7)
Position 064 – Verbindungsplatte komplett (Artikelnummer: 141E60-4)
Position 065 – BREMSBAND KOMPLETT (SKU: 347922-6)
Position 066 – DRUCKFEDER 7 (SKU: 232452-9)
Position 067 – BREMSABDECKUNGSBAUGRUPPE (SKU: 137076-5)
Position 068 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 069 – BREMSTROMMEL (SKU: 162979-4)
Position 070 – O-RING 10 (SKU: 213060-5)
Position 071 – RITZEL 7 (SKU: 227905-1)
Position 072 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 073 – UC025G TYPENSCHILD (SKU: 8144M8-1)
Position 074 – UC025G SERIENNR.-ETIKETT (SKU: 8144M9-9)
