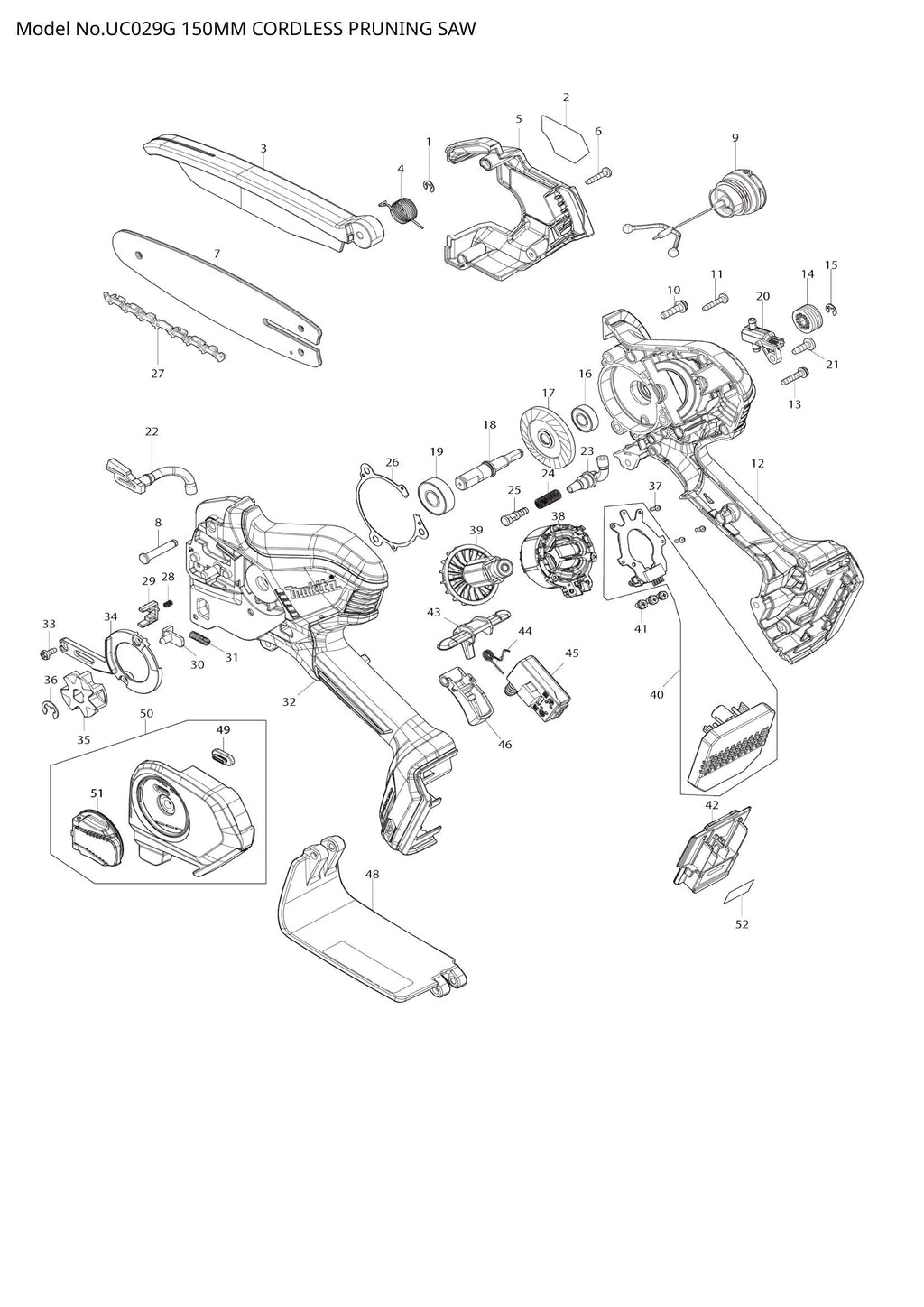

Explosionszeichnung – UC029G

Name: Explosionszeichnung – UC029G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 002 – UC029G TYPENSCHILD (SKU: 8148C7-7)
Position 003 – SICHERHEITSABDECKUNG (SKU: 413T68-1)
Position 004 – TORSIONSFEDER 14 (SKU: 232785-2)
Position 005 – GEHÄUSEABDECKUNG R (SKU: 4131K3-2)
Position 006 – Blechschraube 3x16 (Artikelnummer: 266429-2)
Position 007 – Führungsschiene 6er-Set (Artikelnummer: 1912F1-4)
Position 008 – SCHULTERSTIFT 5 (SKU: 256A31-5)
Position 009 – TANKDECKELBAUGRUPPE (SKU: 126832-8)
Position 010 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 011 – Blechschraube 3x16 (Artikelnummer: 266429-2)
Position 012 – GEHÄUSESATZ (SKU: 1831A3-3)
Position 013 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 014 – SCHNECKENGETRIEBE (SKU: 226884-0)
Position 015 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 016 – KUGELLAGER 698DDW (SKU: 211166-3)
Position 017 – Spiralkegelrad 53 (SKU: 227A17-6)
Position 018 – SPINDEL (SKU: 327A89-2)
Position 019 – KUGELLAGER 6000DDW (SKU: 210059-1)
Position 020 – ÖLPUMPE KOMPLETT (SKU: 141N25-0)
Position 021 – Blechschraube 4x12 (Artikelnummer: 266427-6)
Position 022 – ÖLROHR 3-60 (SKU: 422968-4)
Position 023 – ÖLROHR 3-25 (SKU: 422969-2)
Position 024 – DRUCKFEDER 6 (SKU: 232774-7)
Position 025 – NIPPEL (SKU: 413L02-3)
Position 026 – DICHTUNG (SKU: 422B95-9)
Position 027 – Sägekette 6er Set (Artikelnummer: 1912E8-3)
Position 028 – DRUCKFEDER 2 (SKU: 233211-4)
Position 029 – STOPPER (SKU: 413M02-9)
Position 030 – SPANNSCHLITTEN (SKU: 347A69-2)
Position 031 – DRUCKFEDER 4 (SKU: 232907-4)
Position 032 – GEHÄUSESATZ (SKU: 1831A3-3)
Position 033 – Blechschraube 3x8 (Artikelnummer: 266492-5)
Position 034 – ABDECKUNG (SKU: 4131L0-5)
Position 035 – KETTENRAD 7 SATZ (SKU: 1911W5-9)
Position 036 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 037 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 038 – STATOR (SKU: 629C88-5)
Position 039 – ROTOR (SKU: 619881-7)
Position 040 – CONTROLLER (SKU: 620R15-5)
Position 041 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 042 – TERMINALEINHEIT (SKU: 632W07-2)
Position 043 – Verriegelungshebel (SKU: 413L98-4)
Position 044 – TORSIONSFEDER 6 (SKU: 232784-4)
Position 045 – SCHALTEREINHEIT (SKU: 632V97-9)
Position 046 – SCHALTHEBEL (SKU: 413L97-6)
Position 048 – HINTERER HANDSCHUTZ KOMPLETT (SKU: 1410H0-8)
Position 049 – TÜLLE (SKU: 422970-7)
Position 050 – KETTENRADABDECKUNGSSATZ (SKU: 1831F0-4)
Position 051 – MUTTER KOMPLETT (SKU: 1410G9-3)
Position 052 – UC029G SERIENNR.-ETIKETT (SKU: 8148C9-3)

Explosionszeichnung – UC029G

Beschreibung

Explosionszeichnung – UC029G
