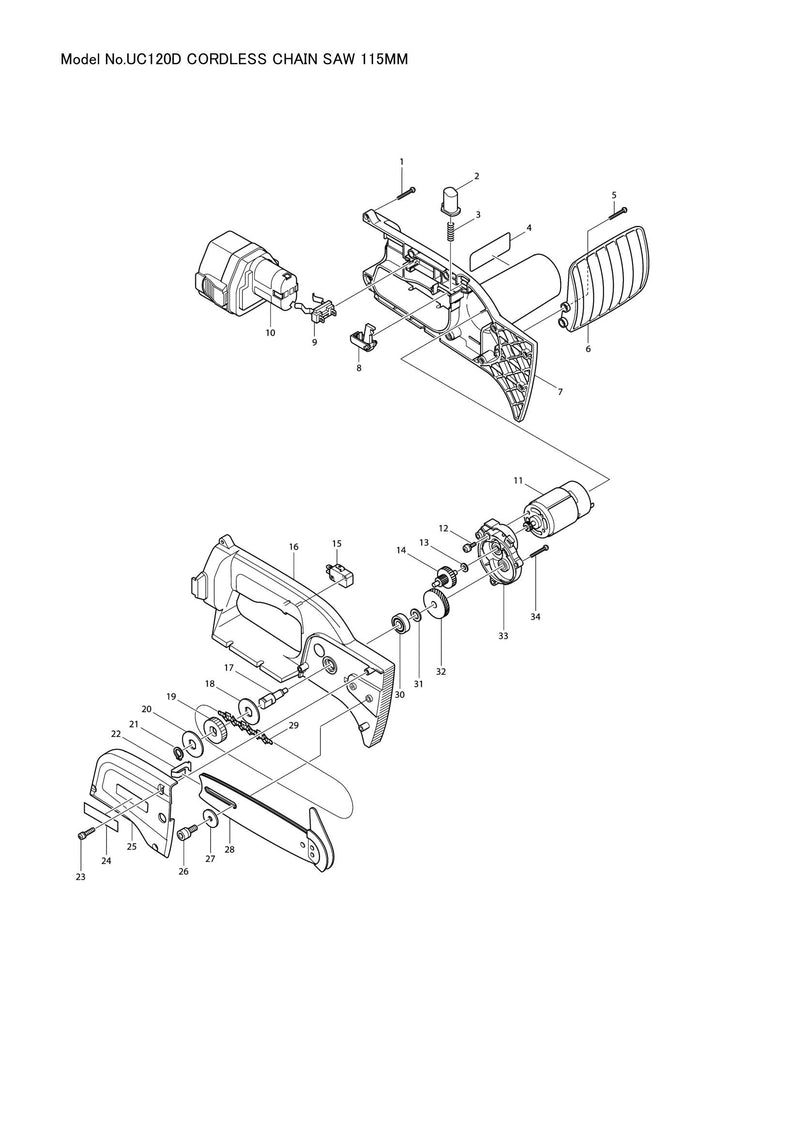

Explosionszeichnung – UC120D

Name: Explosionszeichnung – UC120D
Brand: Makita
Availability: InStock

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 002 – SPERRKNOPF (SKU: 416308-6)
Position 003 – DRUCKFEDER 4 (SKU: 233194-8)
Position 005 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 007 – GEHÄUSESATZ (SKU: 182923-5)
Position 011 – GLEICHSTROMMOTOR (SKU: 629715-6)
Position 013 – Unterlegscheibe 5 (Artikelnummer: 253811-4)
Position 014 – ZAHNRAD KOMPLETT 9-46 (SKU: 226131-9)
Position 015 – SCHALTER V15-1A6-IN (SKU: 651942-7)
Position 016 – GEHÄUSESATZ (SKU: 182923-5)
Position 017 – SPINDEL (SKU: 322954-4)
Position 018 – Sicherungsscheibe 12 (SKU: 267729-3)
Position 019 – RITZEL 9 (SKU: 221504-1)
Position 020 – Sicherungsscheibe 12 (SKU: 267729-3)
Position 021 – Sicherungsring S-12 (SKU: 961052-5)
Position 022 – Blattfeder (SKU: 232170-9)
Position 023 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
Position 024 – MAKITA LABEL (SKU: 819063-3)
Position 025 – KETTENRADABDECKUNG (SKU: 416306-0)
Position 027 – Unterlegscheibe 6 (Artikelnummer: 267173-4)
Position 030 – KUGELLAGER 608LLB (SKU: 211031-6)
Position 031 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
Position 032 – SCHRÄGZAHNRAD 44 (SKU: 226478-1)
Position 033 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 159982-4)
Position 034 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 035 – VIERKANTMUTTER M6 (SKU: 252157-5)
