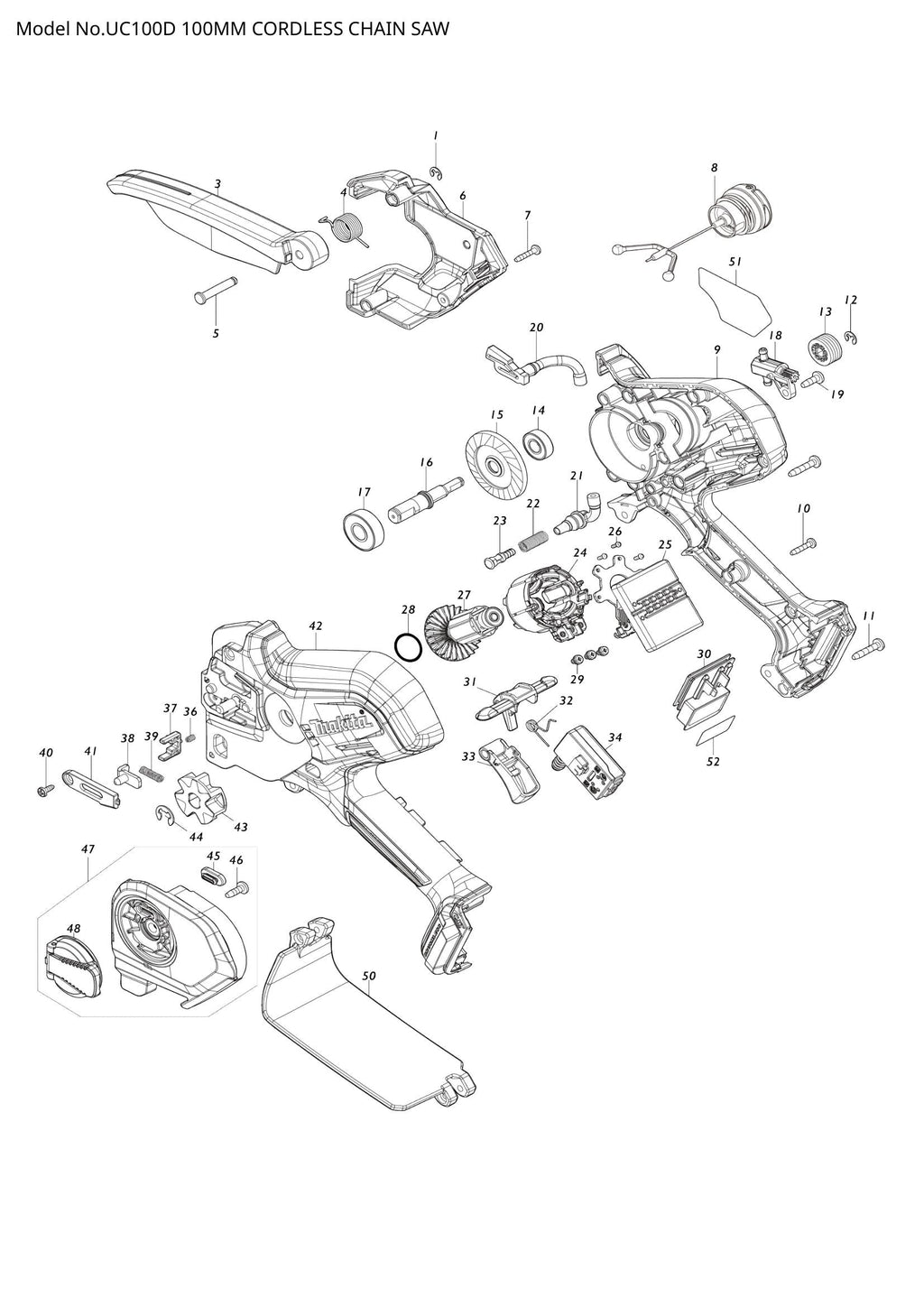

Explosionszeichnung – UC100D

Name: Explosionszeichnung – UC100D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 003 – SICHERHEITSABDECKUNG (SKU: 413M04-5)
Position 004 – TORSIONSFEDER 14 (SKU: 232785-2)
Position 005 – Schulterstift 5 (SKU: 256A31-5)
Position 006 – GEHÄUSE-R-ABDECKUNG (SKU: 413L96-8)
Position 007 – Blechschraube 3x16 (Artikelnummer: 266429-2)
Position 008 – TANKDECKELBAUGRUPPE (SKU: 126832-8)
Position 009 – GEHÄUSESATZ (SKU: 183Y30-7)
Position 010 – Blechschraube 3x16 (Artikelnummer: 266429-2)
Position 011 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 012 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 013 – SCHNECKENGETRIEBE (SKU: 226884-0)
Position 014 – KUGELLAGER 698DDW (SKU: 211166-3)
Position 015 – Spiralkegelrad 53 (SKU: 227A17-6)
Position 016 – SPINDEL (SKU: 327A89-2)
Position 017 – KUGELLAGER 6000DDW (SKU: 210059-1)
Position 018 – ÖLPUMPE KOMPLETT (SKU: 141N25-0)
Position 019 – Blechschraube 4x12 (Artikelnummer: 266427-6)
Position 020 – ÖLROHR 3-60 (SKU: 422968-4)
Position 021 – ÖLROHR 3-25 (SKU: 422969-2)
Position 022 – DRUCKFEDER 6 (SKU: 232774-7)
Position 023 – NIPPEL (SKU: 413L02-3)
Position 024 – STATOR (SKU: 629B91-0)
Position 025 – CONTROLLER (SKU: 620M05-8)
Position 027 – ROTOR (SKU: 619791-8)
Position 028 – O-RING16 (SKU: 213A05-9)
Position 029 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 030 – TERMINAL (SKU: 644813-5)
Position 031 – Verriegelungshebel (SKU: 413L98-4)
Position 032 – TORSIONSFEDER 6 (SKU: 232784-4)
Position 033 – SCHALTHEBEL (SKU: 413L97-6)
Position 034 – SCHALTER C3XA-3PSPM-1 (SKU: 650033-1)
Position 036 – DRUCKFEDER 2 (SKU: 233211-4)
Position 037 – STOPPER (SKU: 413M02-9)
Position 038 – SPANNSCHLITTEN (SKU: 347A69-2)
Position 039 – DRUCKFEDER 4 (SKU: 232787-8)
Position 040 – Blechschraube 3x8 (Artikelnummer: 266492-5)
Position 041 – ABDECKUNG (SKU: 413M03-7)
Position 042 – GEHÄUSESATZ (SKU: 183Y30-7)
Position 044 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 045 – TÜLLE (SKU: 422970-7)
Position 050 – HINTERER HANDSCHUTZ KOMPLETT (SKU: 141M76-7)
Position 051 – UC100D-TYPENSCHILD (SKU: 8584L7-6)
Position 052 – UC100D SERIENNR.-ETIKETT (SKU: 8584M5-7)
Position 053 – ANZEIGEETIKETT (SKU: 8085Y3-1)

Explosionszeichnung – UC100D

Beschreibung

Explosionszeichnung – UC100D
