UH4570 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UH4570 exploded view

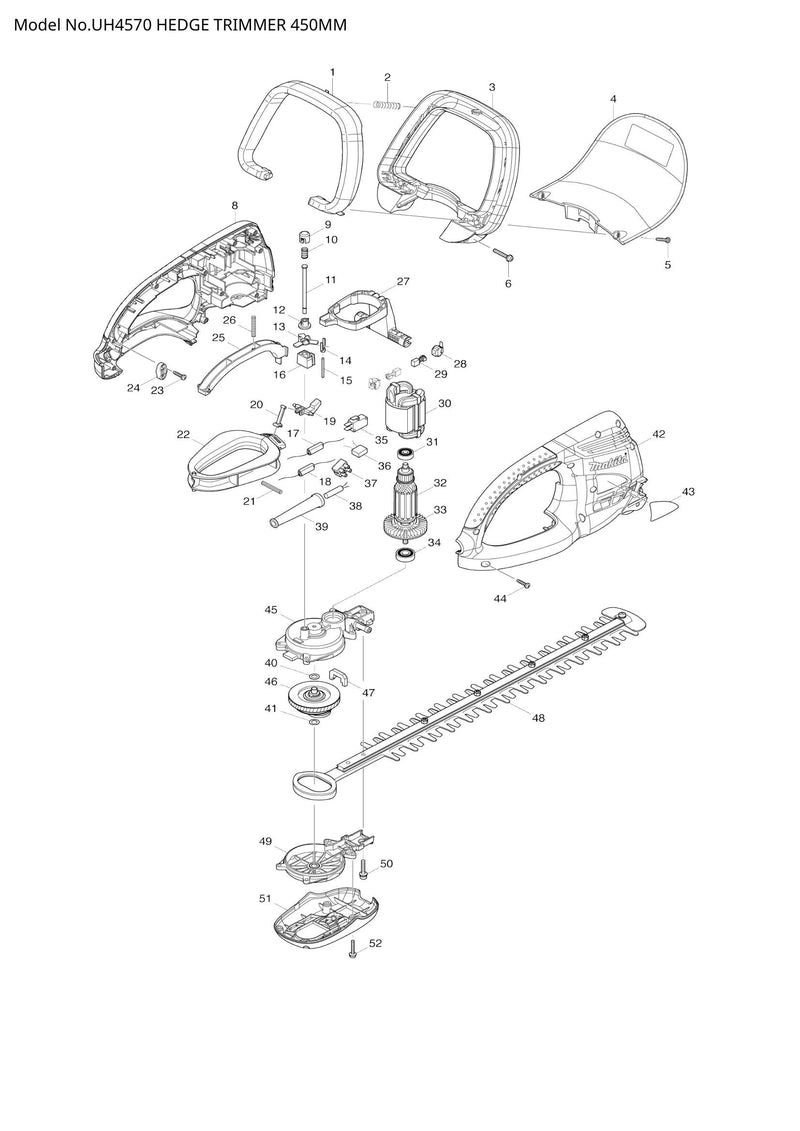

Explosionszeichnung – UH4570

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – SCHALTHEBEL B (SKU: 450444-8)
  • Position 002 – DRUCKFEDER 9 (SKU: 233157-4)
  • Position 003 – VORDERGRIFF (SKU: 450442-2)
  • Position 005 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 006 – Flachkopfschraube M5x30 (Artikelnummer: 911253-5)
  • Position 008 – GEHÄUSESATZ (SKU: 188567-9)
  • Position 009 – ISOLIERKAPPE (SKU: 417740-7)
  • Position 010 – DRUCKFEDER 8 (SKU: 233288-9)
  • Position 011 – PIN 5 (SKU: 268077-3)
  • Position 012 – Kappenhalter (Artikelnummer: 417727-9)
  • Position 013 – LIFTER (SKU: 417736-8)
  • Position 014 – DRÜCKKAPPE (SKU: 417735-0)
  • Position 015 – STANGE 3 (SKU: 268237-7)
  • Position 016 – PIN-HALTER (SKU: 417781-3)
  • Position 017 – Drosselspule (Artikelnummer: 646206-2)
  • Position 018 – Drosselspule (Artikelnummer: 646207-0)
  • Position 019 – LINK (SKU: 417737-6)
  • Position 020 – STANGE (SKU: 417739-2)
  • Position 021 – DRUCKFEDER 5 (SKU: 233156-6)
  • Position 022 – SCHALTHEBEL C (SKU: 417731-8)
  • Position 023 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 024 – Kabelklemme (Artikelnummer: 687063-9)
  • Position 025 – SCHALTHEBEL A (SKU: 450443-0)
  • Position 026 – DRUCKFEDER 5 (SKU: 233156-6)
  • Position 027 – HEBEL (SKU: 450488-8)
  • Position 028 – Bürstenhalter (Artikelnummer: 643936-6)
  • Position 030 – FELD 220-240 V (SKU: 621733-0)
  • Position 031 – KUGELLAGER 627ZZ (SKU: 211027-7)
  • Position 032 – ANKERBAUGRUPPE 220-240 V (SKU: 515738-9)
  • Position 033 – FAN 60 (SKU: 241850-6)
  • Position 034 – KUGELLAGER 6000ZZ (SKU: 211062-5)
  • Position 036 – Geräuschunterdrücker (Artikelnummer: 645190-8)
  • Position 037 – Klemmenblock 2P (SKU: 654531-7)
  • Position 038 – NETZKABEL 1,5-2-0,3 (SKU: 666246-4)
  • Position 039 – Kabelschutz 8-90 (Artikelnummer: 682503-2)
  • Position 040 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
  • Position 041 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
  • Position 042 – GEHÄUSESATZ (SKU: 188567-9)
  • Position 043 – UH4570 TYPENSCHILD (SKU: 865772-2)
  • Position 044 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 045 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 158625-5)
  • Position 046 – ZAHNRAD ​​KOMPLETT (SKU: 158623-9)
  • Position 047 – Staubschutz (Artikelnummer: 443142-1)
  • Position 048 – Scherenmesser-Bausatz (Artikelnummer: 194660-9)
  • Position 049 – Getriebegehäuseabdeckung komplett (Artikelnummer: 158626-3)
  • Position 050 – + Linsenkopfschraube M5x25 (Artikelnummer: 265182-7)
  • Position 051 – UNTER DER ABDECKUNG (SKU: 450440-6)
  • Position 052 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
