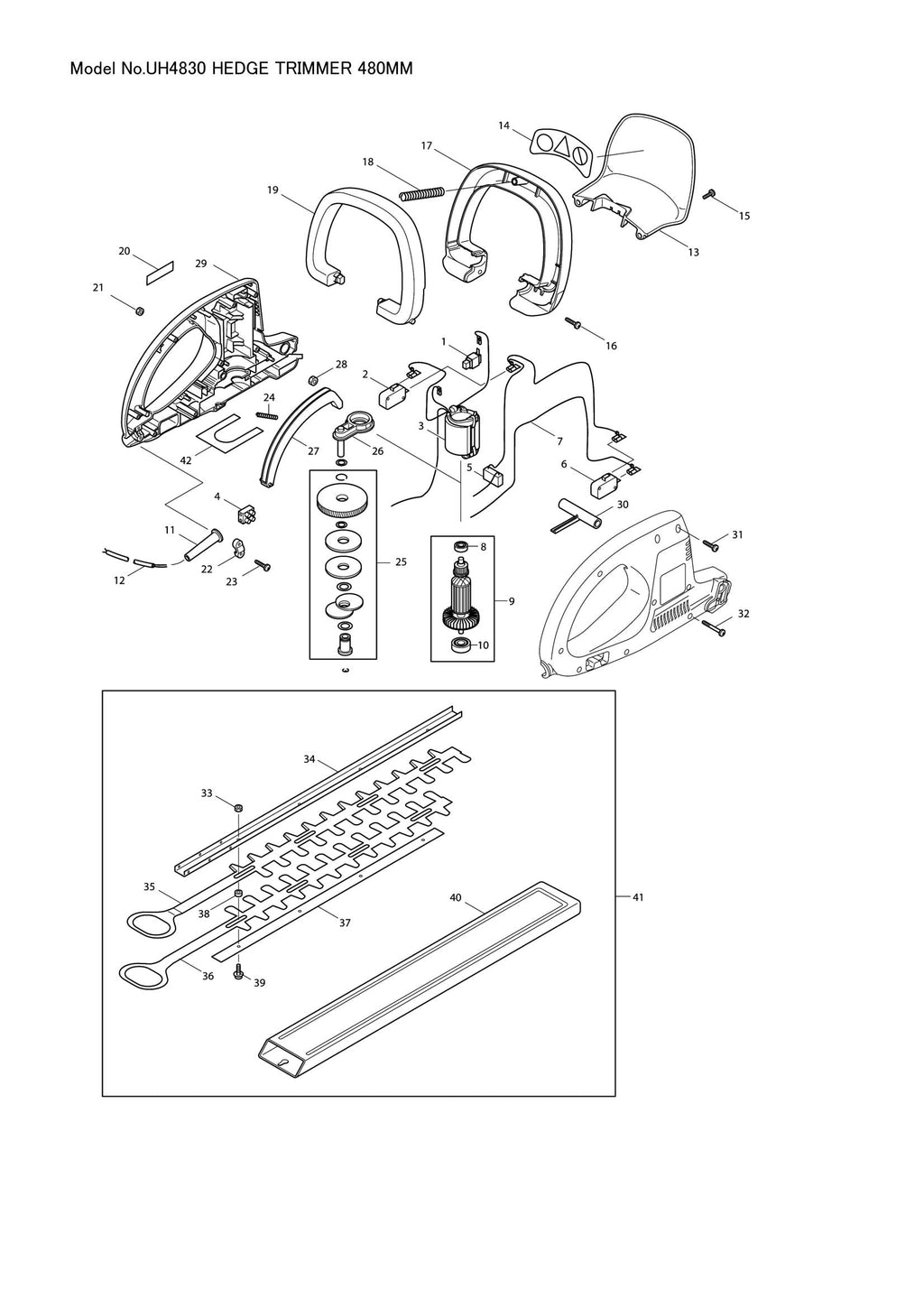

UH4830 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UH4830 exploded view

Explosionszeichnung – UH4830

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Kohlebürste kpl. (Artikelnummer: 957800410)
  • Position 002 – SCHALTER (SKU: 970001220)
  • Position 003 – FELDBAUGRUPPE 230-240 V (SKU: 970801230)
  • Position 005 – KONDENSATOR+BINDESTANZ (SKU: 970311300)
  • Position 009 – ANKERBAUGRUPPE 230-240 V (SKU: 970801830)
  • Position 011 – Kabelschutz (Artikelnummer: 204152010)
  • Position 012 – KABEL MIT STECKER (SKU: 970102200)
  • Position 014 – WARNHINWEIS-ETIKETT (SKU: 980114292)
  • Position 015 – SCHRAUBE M4X20 (SKU: 913540205)
  • Position 021 – SECHSKANTMUTTER (SKU: 920204000)
  • Position 022 – ZUGENTLASTUNG (SKU: 203152050)
  • Position 025 – ZAHNRADBAUGRUPPE (SKU: 221220011)
  • Position 026 – ZAHNRADPLATTE MIT ACHSE (SKU: 221211010)
  • Position 028 – SECHSKANTMUTTER M5 (Artikelnummer: 920205000)
  • Position 029 – GEHÄUSE, KPL. (SKU: 221110611)
  • Position 030 – Schaltgabel (Artikelnummer: 221144130)
  • Position 031 – SCHRAUBE M4X20 (SKU: 913540205)
  • Position 032 – SCHRAUBE M4X35X25 (SKU: 001230010)
  • Position 034 – MONTAGESTANGE 48CM (SKU: 221233121)
  • Position 035 – Scherplatte A (Artikelnummer: 221233220)
  • Position 036 – Scherplatte B (Artikelnummer: 221233320)
  • Position 037 – BAR (SKU: 221233420)
  • Position 038 – DISTANZSTÜCK (SKU: 221233150)
  • Position 040 – Scheide 40-48 cm (SKU: 220233610)
  • Position 041 – Scherenklinge, 48 cm (SKU: 221230621)
  • Position 042 – PLATTE (SKU: 221229240)
