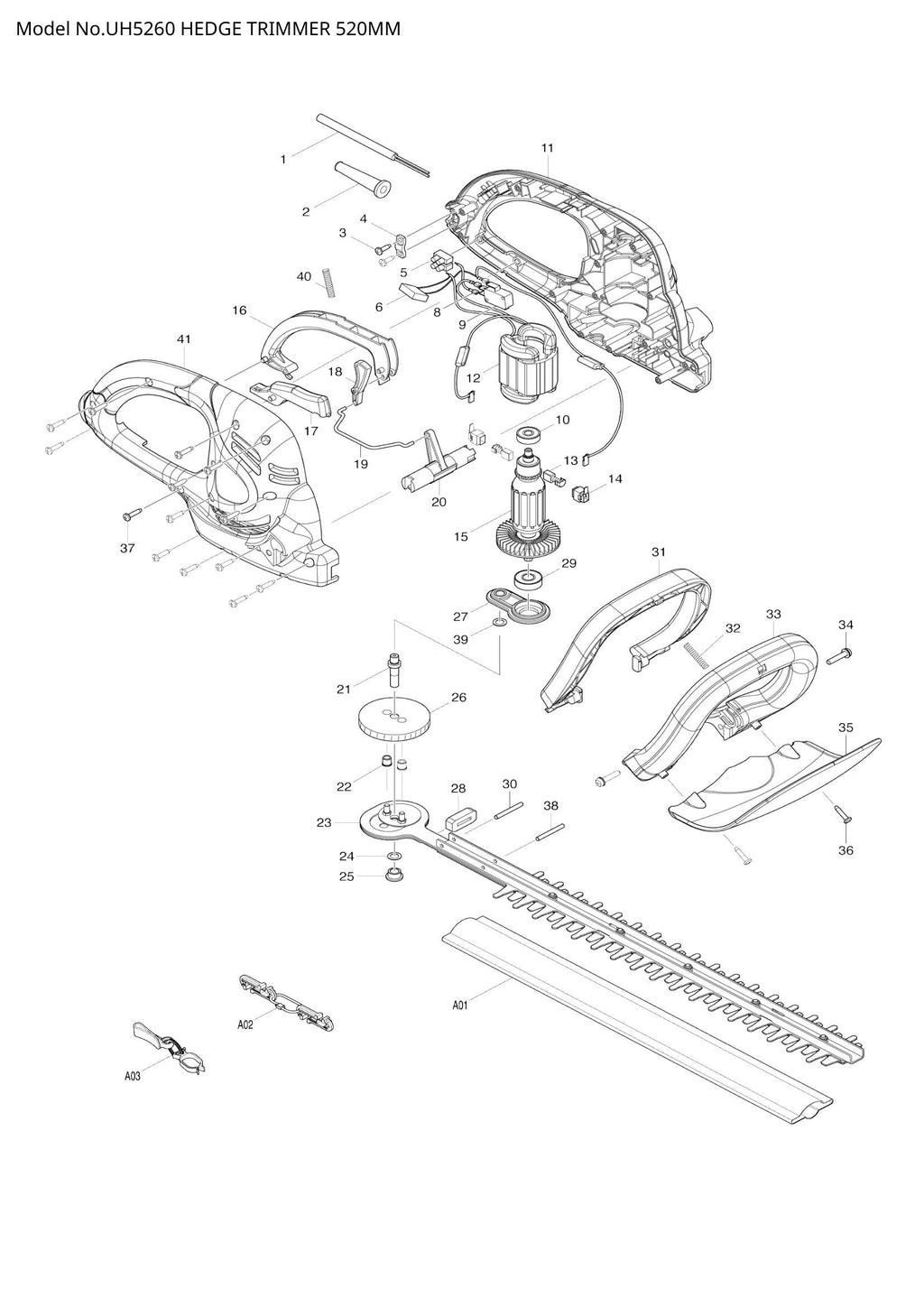

UH5260 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UH5260 exploded view

Explosionszeichnung – UH5260

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – NETZKABEL/EU-STECKER (SKU: 6011203A03)
  • Position 002 – Netzkabelschutz (SKU: 6199202A01)
  • Position 003 – SCHRAUBE 6SDABB04-14 (SKU: 6SDABB0414)
  • Position 004 – Zugentlastung 6043-840001 (SKU: 6043-84001)
  • Position 005 – Klemmenblock (Artikelnummer: 6041BH0101)
  • Position 006 – KONDENSATORBAUGRUPPE 9010-MA0203 (SKU: 9010MA0203)
  • Position 008 – INNERES KABEL 9010-MA0201 (SKU: 9010MA0201)
  • Position 009 – SCHALTER 9022-MA0201 (SKU: 9022MA0201)
  • Position 010 – KUGELLAGER 627ZZ (SKU: 211027-7)
  • Position 011 – L/R-GEHÄUSESATZ 9228-MA0211 (SKU: 9228MA0211)
  • Position 012 – FIELD 9261-MA0201 (SKU: 9261MA0201)
  • Position 014 – Bürstenhalter (Artikelnummer: 643923-5)
  • Position 015 – ANKER 9260-MA0201 (SKU: 9260MA0201)
  • Position 016 – SCHALTHEBEL A 9056-MA0201 (SKU: 9056MA0201)
  • Position 017 – SCHALTHEBEL C 9056-MA0203 (SKU: 9056MA0203)
  • Position 018 – SCHALTERARM A 9114-MA0202 (SKU: 9114MA0202)
  • Position 019 – STANGE 9114-MA0201 (SKU: 9114MA0201)
  • Position 020 – SCHALTERARM B 9114-MA0203 (SKU: 9114MA0203)
  • Position 021 – SPINDEL 9110-MA0201 (SKU: 9110MA0201)
  • Position 022 – SPINDELHÜLSEN 9124-MA0202 (SKU: 9124MA0202)
  • Position 023 – KLINGE KOMPLETT 520MM (SKU: 9228MA0210)
  • Position 024 – Unterlegscheibe 8 (Artikelnummer: 253777-8)
  • Position 025 – BUCHSE 6148-BH0101 (SKU: 6148BH0101)
  • Position 026 – ZAHNRAD ​​9073-MA0201 (SKU: 9073MA0201)
  • Position 028 – SCHWAMM 9252-MA0201 (SKU: 9252MA0201)
  • Position 029 – KUGELLAGER 6000ZZ (SKU: 211062-5)
  • Position 030 – PIN 4 9210-MA0201 (SKU: 9210MA0201)
  • Position 031 – SCHALTHEBEL B MAKITA (SKU: 9056MA0202)
  • Position 032 – FEDER 9024-MA0201 (SKU: 9024MA0201)
  • Position 033 – VORDERER GRIFF 9068-MA0201 (SKU: 9068MA0201)
  • Position 034 – SCHRAUBE 9SDABM05-26 (SKU: 9SDABM0526)
  • Position 035 – SCHUTZ BORAD 9017-MA0 (SKU: 9017MA0201)
  • Position 036 – SCHRAUBE 6SDABB04-18 (SKU: 6SDABB0418)
  • Position 037 – SCHRAUBE 6SDABB04-18 (SKU: 6SDABB0418)
  • Position 038 – PIN 4 9210-MA0201 (SKU: 9210MA0201)
  • Position 039 – Unterlegscheibe 8 (Artikelnummer: 253777-8)
  • Position 040 – FEDER 9024-MA0201 (SKU: 9024MA0201)
  • Position 041 – L/R-GEHÄUSESATZ 9228-MA0211 (SKU: 9228MA0211)
